Конвейерная операция

- это укрупненная операция с последовательной обработкой (сборкой, передачей) на элементарных веерных операциях, входящих в ее состав. Пример конвейерной операции дает механообработка детали, включающая фрезерную, токарную, сверлильную, шлифовальную и др.
элементарные операции.
Отметим сущностные признаки ЭО и УО.
Элементарная операция:
не имеет структуры;
является веерной операцией, связанной или свободной;
реализуется на одном рабочем месте (в одном рабочем центре).
Укрупненная операция:
состоит из нескольких элементарных операций;
является конвейерной операцией;
реализуется в рамках одного подразделения (участка, цеха).
Порядок моделирования структуры ПТП тот же, что и порядок проектирования техпроцессов производства изделия:
1) формируется дерево состава изделия (рис.5);
дерево состава трансформируется в изоморфное дерево ПТП с вершинами- субпроцессами типа «изготовление детали» (рис.6);
субпроцессы «изготовление детали» декомпозируются на укрупненные операции обработки, сборки, передачи (рис.6);
укрупненные операции декомпозируются на элементарные (рис.7).
На рис. 5-8 представлена трансформация дерева состава изделия в процесс его производства на примере сборочной единицы электродвигателя - ротора.

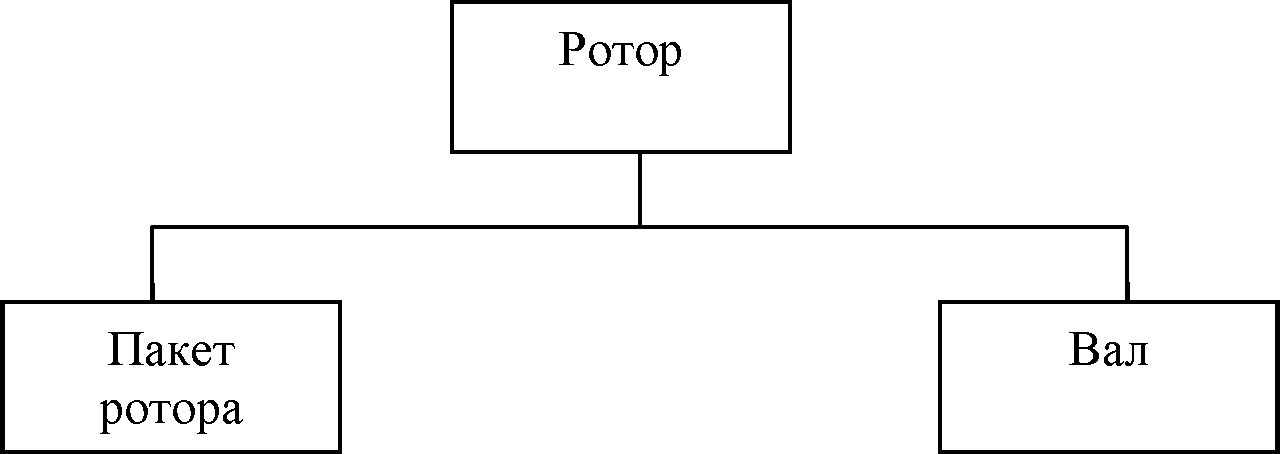

Рис. 5. Дерево состава изделия «Ротор»


Рис. 5. Дерево состава изделия «Ротор»


Изготовление


УО 1
УО 2


УО 3
Изготовление
Штамповка листов ротора Шихтовка пакета ротора Заливка пакета ротора
УО 4
пакета ротора
УО 5
Зачистка пакета ротора
Передача пакета ротора на механообработку и сборку ротора
УО 6
УО 7


Изготовление
УО 8
Рубка заготовки вала Механообработка вала
вала
Передача вала на механообработку и сборку ротора
УО 9


УО 10
УО 11
Сборка и механообработка ротора
Изготовление
УО 12
Передача ротора на сушку Сушка ротора
ротора
УО 13
Окраска ротора
Передача ротора
на сборку двигателя

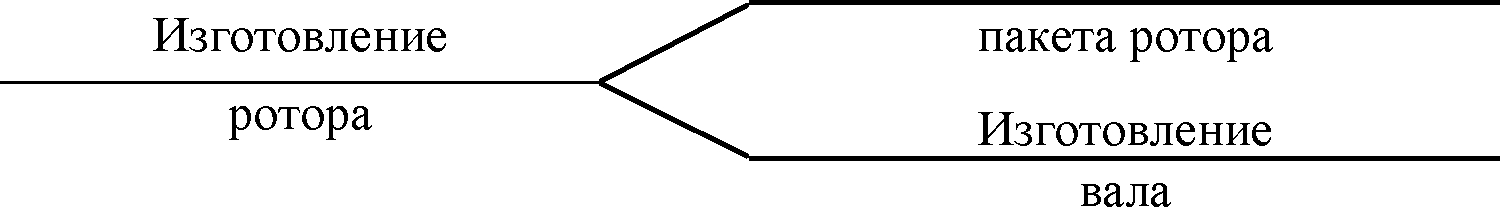

Рис.
6. Декомпозиция субпроцессов «Изготовление детали» на укрупненные операции.
ЭО 7.1
ЭО 7.2
ЭО 7.3
ЭО 7.4
ЭО 7.5 ЭО 7.6 ЭО 7.7

Сверление и нарезка резьбы в 	торце вала


Сверление и нарезка резьбы в торце вала


Шпоночно-фрезерная под пакет
Центровка заготовки
Токарная обработка 1
Токарная обработка 2
Изготовление . — Токарная обработка на ЧПУ
ротора Проточка канавок
Шпоночно-фрезерная
ЭО 7.8 ЭО 7.9
Шлифовка
ЭО 7.10
Сверлильная

Рис. 7. Декомпозиция укрупненных операций на элементарные (фрагмент).


Рис. 7. Декомпозиция укрупненных операций на элементарные (фрагмент).


а) ЭО 7.1 ЭО 7.2 ЭО 7.3 ЭО 7.4 ЭО 7.5 ЭО 7.6 ЭО 7.7 ЭО 7.8 ЭО 7.9 ЭО 7.10 > > > > > > > > б)

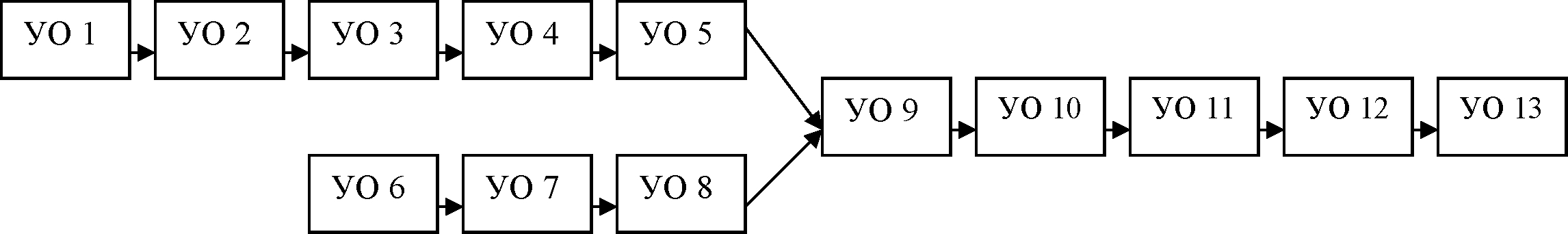

Рис. 8. Сетевые структуры: а) ПТП «Изготовление ротора»; б) УО «Механообработка
вала».
Пару «деталь-операция», в которой деталь является выходом элементарной операции, называют деталеоперацией; если деталь является выходным продуктом укрупненной операции, деталеоперацию называют укрупненной.
Приведем минимальный набор технологических норм и нормативов, необходимых для нормирования труда и поддержки решения основных задач управления производством (см. п.5.1).
Пусть:
d - тип деталеоперации;
D - совокупность всех типов деталеопераций d, освоенных производством;
h - тип технологического ресурса (тип, марка оборудования);
H - совокупность всех типов технологического ресурса h в парке оборудования;
М - общее число единиц оборудования в парке;
w - тип трудового ресурса (профессия, квалификация рабочего);
W - совокупность всех типов трудового ресурса w в производственном персонале;
N - общая численность производственного персонала;
c - рабочий центр;
С - совокупность всех рабочих центров с производства.
<< | >>
Источник: Вязгин В. А., Лучинкина Л.Я. . Нормирование труда: процессный подход. 2005
