ПРИЛОЖЕНИЯ к тому „Геология СССР" Ленинградская, Псковская и Новгородская области
МИНИСТЕРСТВО ГЕОЛОГИИ СССР Главная редакция „Геология СССР"

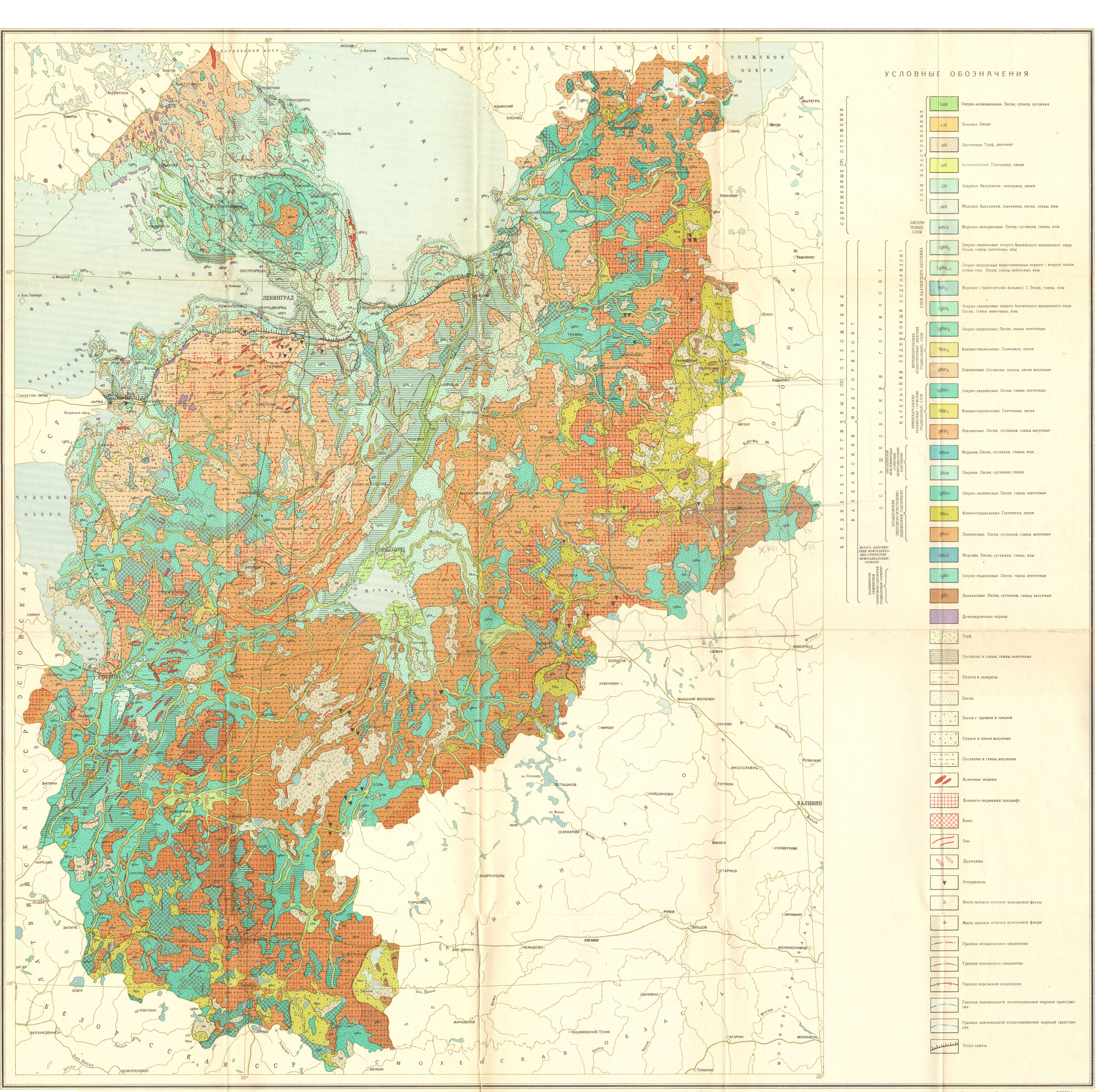

ГЕОЛОГИЧЕСКАЯ КАРТА ДОЧЕТВЕРТИЧНЫХ ОТЛОЖЕНИЙ
ЛЕНИНГРАДСКОЙ, ПСКОВСКОЙ И НОВГОРОДСКОЙ ОБЛАСТЕЙ
Масштаб 1 • 1 000 000
1969 г.
Редактор В.А. СЕЛИВАНОВА
Составила Т.Н. СОКОЛОВА
Карта составлена по материалам Северо-Западного территориального геологического управления, Пятого геологического управления, Геологического управления центральных районов, Всесоюзного нефтяного научно-исследовательского геологоразведочного института, Управления геологии при Совете Министров Белорусской ССР, Ленинградской конторы разведочного бурения треста „Союзбургаз"’
Приложение к тому I „Геология СССР"
МИНИСТЕРСТВО ГЕОЛОГИИ Главная редакция „Геология СССР“
СССР
1969 г.
ГЕОЛОГИЧЕСКАЯ КАРТА ЧЕТВЕРТИЧНЫХ ОТЛОЖЕНИЙ
ЛЕНИНГРАДСКОЙ, ПСКОВСКОЙ И НОВГОРОДСКОЙ ОБЛАСТЕЙ
Масштаб 1 • 1 000 000
Редакторы И. И. КРАСНОВ, и В.А. СЕЛИВАНОВА Составил Н. И. АПУХТИН Карта составлена в Северо-Западном территориальном геологическом управлении За основу карты приняты: „Карта четвертичных отложений Северо-Запада Европейской части СССР под редакцией Н.И. Апухтина, и И.И.Краснова издания 1966г. и „Карта четвертичных отложений Ленинградской, Псковской и Новгородской областей** Д.Б. Малаховского, А.Л. Бусловича и И.П. Бакановой (1966г.)
Приложение 2 к тому I „Геология СССР1'
Всесоюзный аэрогеологический трест Министерства геологии СССР Москва 1971
Зак. 17
Рис.

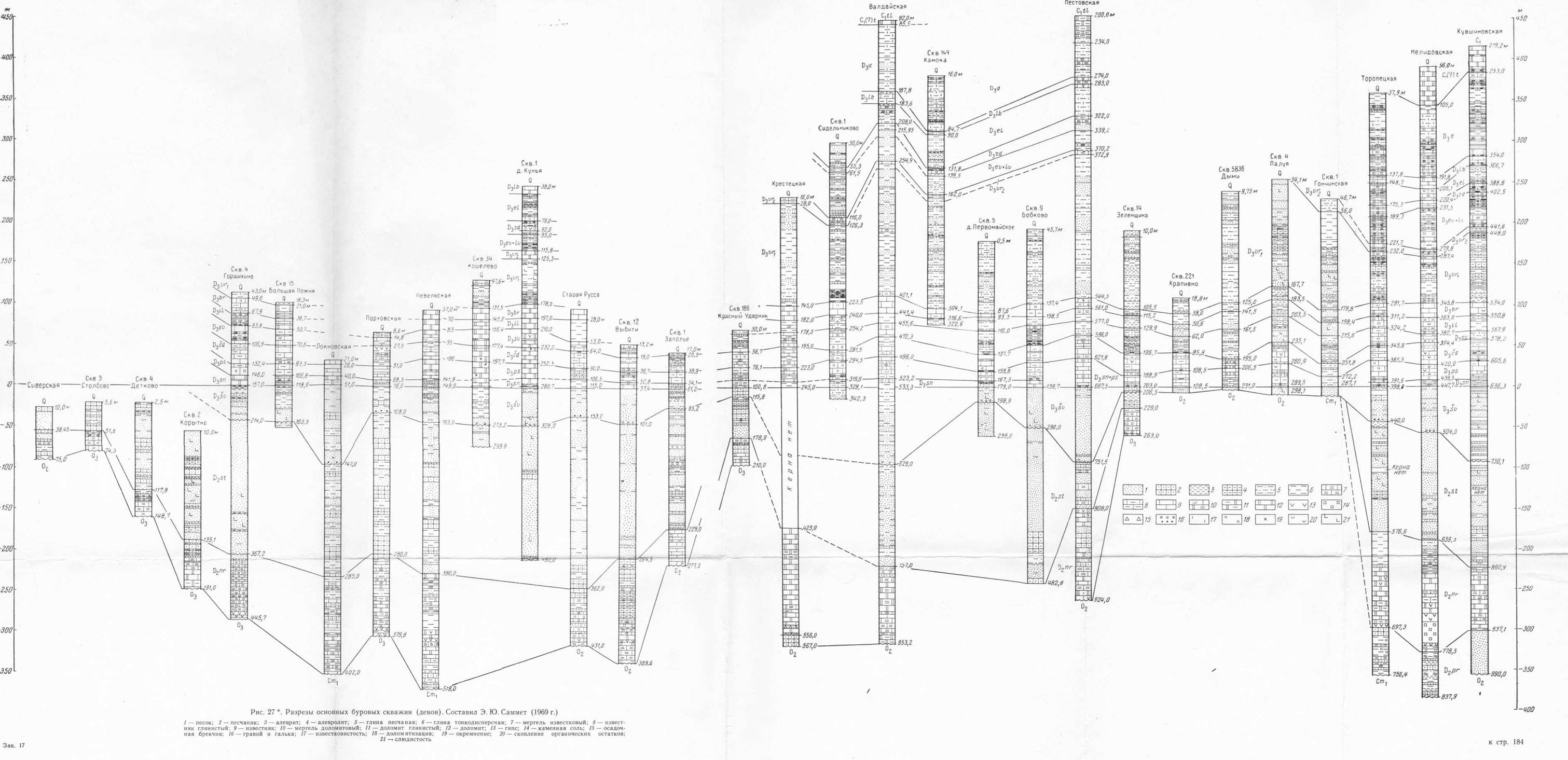

22 *. Разрезы среднего ордовика (сопоставительные колонки) /—•известняк; 2 — известняк доломитизированный; 3— известняк глинистый; 4 — известняк песчанистый; 5 — известняк органогенно-обломочный (ракушечник); в — доломит; 7 — доломит глинистый; 8 — мергель; 9 — глина; 10 — песчаник; // — горючий сланец (кукерсит); 12 4- промышленная пачка горючего сланца; 13 — зерна глауконита; 14 — кристаллы пирита; 15 — оолиты железистые («чечевички»); 16 — кристаллы гипса; /7 — фауна

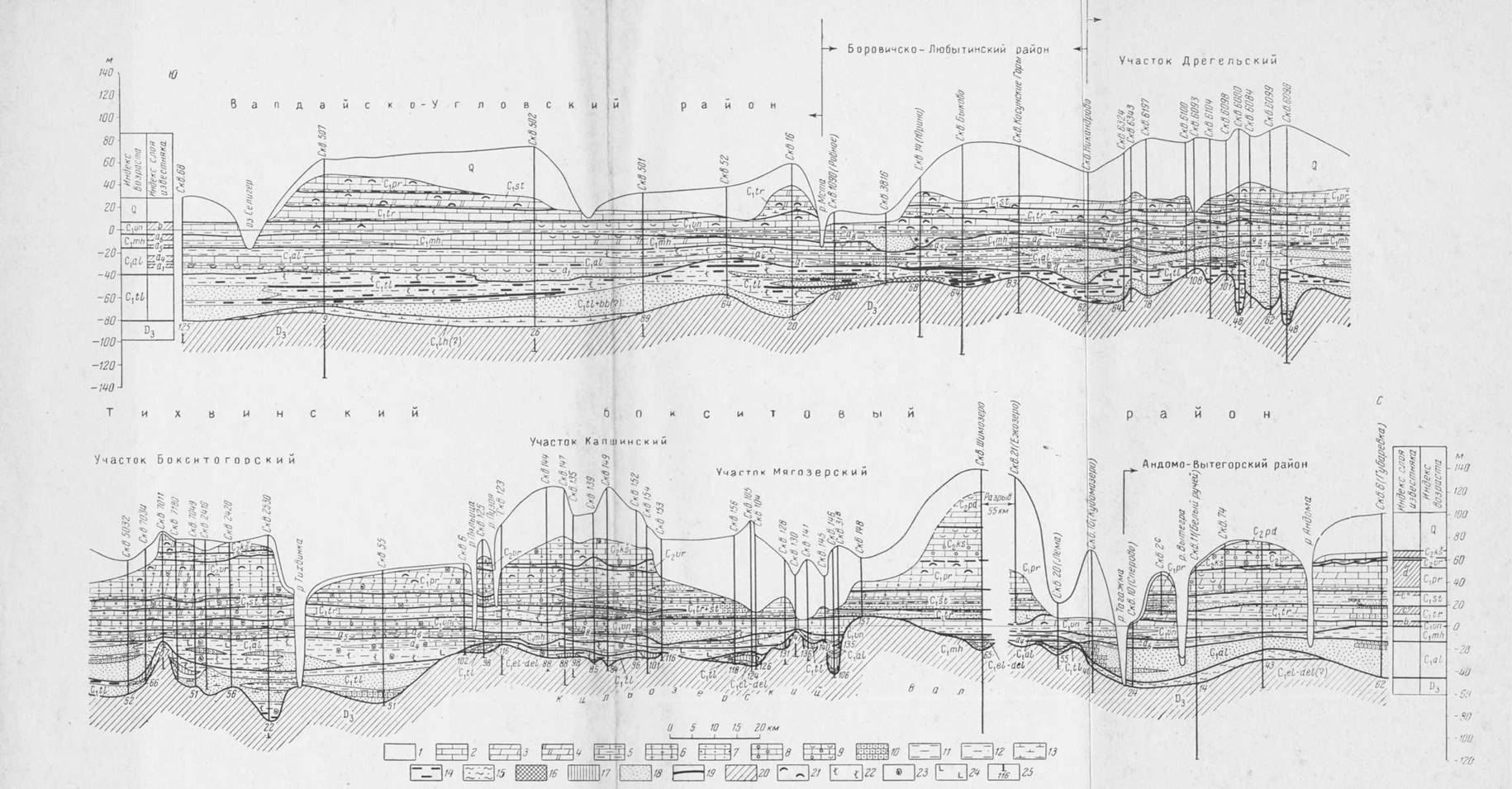

Рис. 34 *. Разрез каменноугольных отложений по линии оз. Селигер — р. Мета—р. Андома, выравненный по подошве известняков слоя «в» и венев- ского горизонта. Составил В. С. Кофман (1969 г.)
1— четвертичные отложения; 2 — известняк; 3—доломит; 4 — известняк доломитизированный; 5 — известняк глинистый; 6 — известняк перекристаіллизованньїй; 7—известняк песчаный; 8— известняк псевдоолитовый; 9 — известняк органогеннообломочный; 10 — песчаник; // — глина; /2 — глина песчаная; 13— гЛина известковая; 14 — глина углистая; 15 — глина пестроцветная элювиально-делювиальная; 16 — глина огнеупорная; /7 — бокситовая порода; 18 — песок и алеврит; 19 — уголь бурый; 20 — отложения верхнего девона; 2/— желваки кремня в известняках; 22 — растительные остатки; 23 — остатки фауны; 24 — слюдистость; 25 — отметка довизейской поверх
ности (в метрах абсолютной высоты)
Зак. 17
к стр. 251

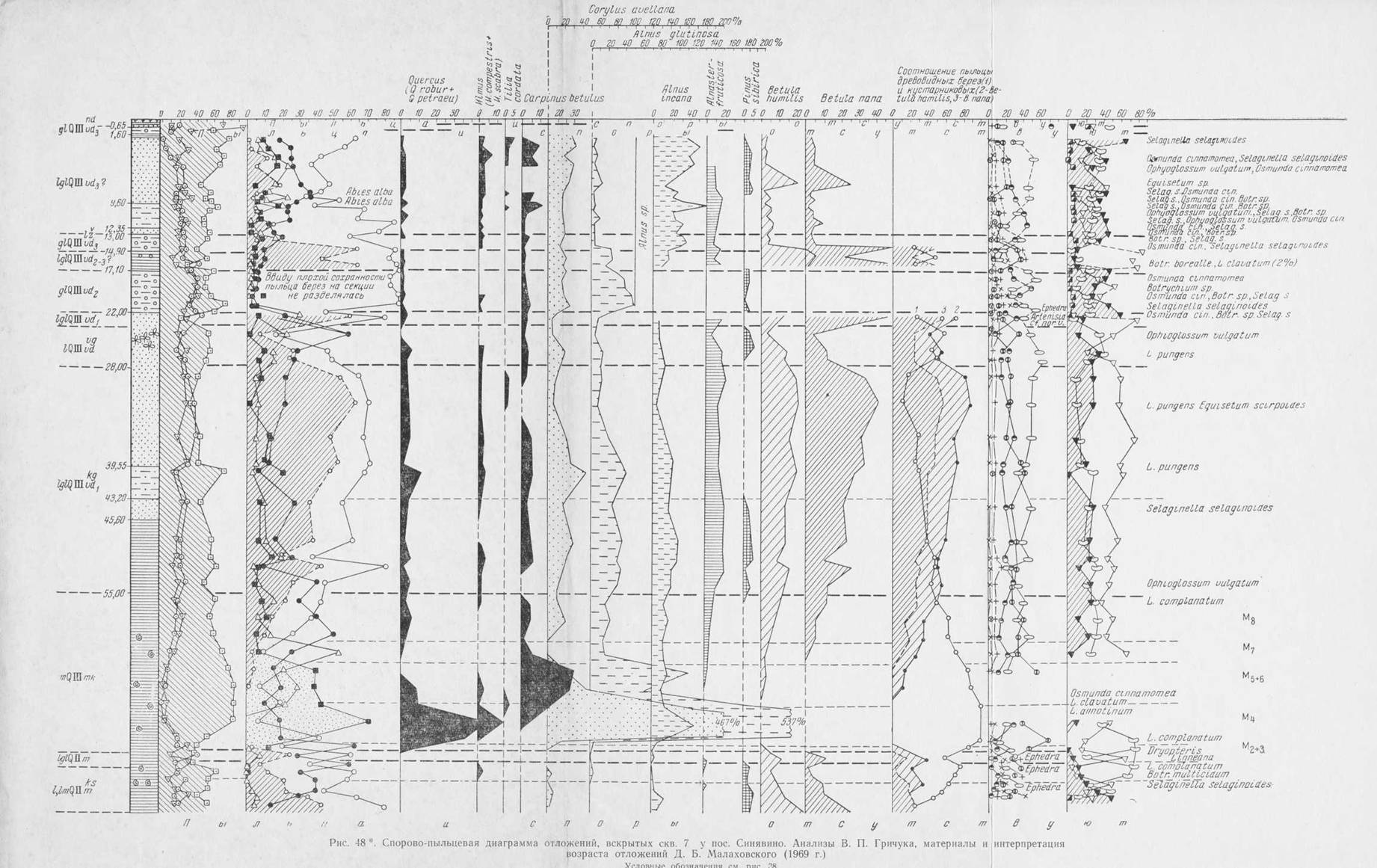

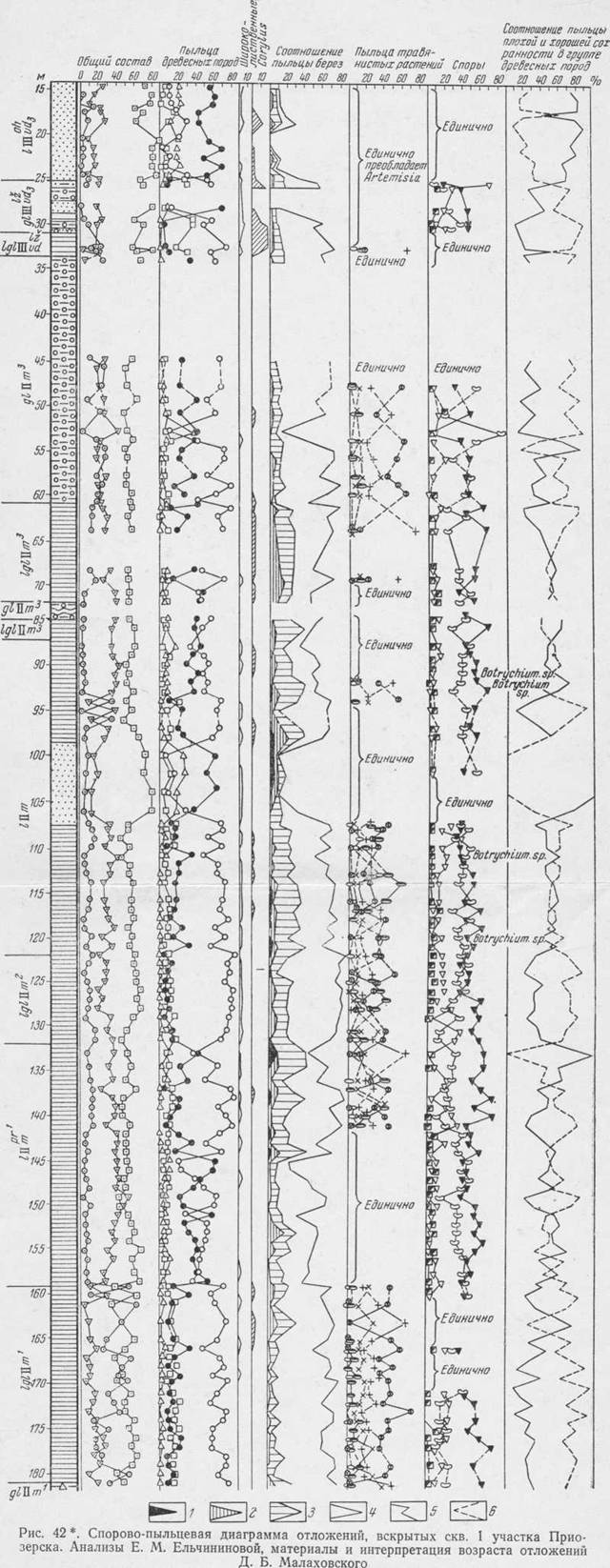

{ Be/wZa папа; 2 —- Betula кустарниковая; 3 — Betula sectio Albae; 4 — Betula плохой сохранности; 5 пыльца хорошей сохранности; 6 — пыльца плохой сохранности. Остальные условные обозначения см. рис. 38
Зак. 17
к стр. 316
Зак. 17
к стр. 340-
