ГЛАВА IIИЗГОТОВЛЕНИЕ ПЛАНОВ И СХЕМ МЕСТА ПРОИСШЕСТВИЯ

Изготовление Одним из распространенных способов фиксации

планов и схем. результатов осмотра места происшествия является

Общие вопросы изготовление планов и схем, которые помогают лучше

уяснить изложенное в протоколе осмотра, а в дальнейшем нередко позволяют уточнить показания свидетелей и обвиняемых.

Изготовляемые планы и схемы могут быть ориентирующими, обзорными, узловыми и детальными.

На ориентирующем плане (или схеме) изображают место происшествия с окружающей обстановкой.

План или схема помещения могут быть простыми, развернутыми или отображать помещение в разрезе (рис. 1, 2, 3).

План местности может быть: обычным видом сверху (без учета кривизны Земли) (рис. 4, 5), профилем (продольным или поперечным разрезом) (рис. 7) и планом-маршрутом (рис. 6, 8).

Планы вычерчивают в масштабе: каждую линию на плане изображают со строго одинаковым уменьшением по сравнению с натурой.

.Если при этом используется миллиметровая бумага, блокнот, который обычно находится в следственном портфеле, то удобно сторону какой-либо из клеток миллиметровой бумаги условно принять за определенную единицу измерения. Например, сторону сантиметровой клетки принять за 50 см (масштаб в данном случае будет 1 : 50). Обычно при вычерчивании планов помещений в зависимости от размера помещения используют масштабы от 1 : 20 до 1 : 200.

При изготовлении схем или черновиков масштабных планов точного соблюдения относительного размещения объектов не требуется; их положение фиксируется измерением и простановкой на чертеже размерных линий (стрелок) с записью под ними результатов измерений.

Изготовление

планов

помещения

При вычерчивании планов помещений удобнее всего использовать миллиметровую бумагу.

Рис. 1. Масштабный план помещения

Рис. 2. Масштабный развернутый план

Рис. 3. Схематический план-разрез помещения, позволяющий зафиксировать обстановку места происшествия на различных уровнях строения; например: высоту падения из окна, место и способ проникновения в помещение, местонахождение объектов на лестничных площадках и т. п. (измерение высот производится от горизонтальной плоскости, отмеченной знаком «нулевой отметки горизонтов»)

Рис.

Рис. 5. Обозначение местоположения объекта методом треугольника путем измерения расстояний от его крайних точек до несмещаемых ориентиров (трубы, угла комнаты, наличников дверей)

Шкаф; 2. Стул; 3 Тумбочка с теле-визором; 4. Кресло; 5. Пианино,

Книжный шкаф; 7. Диван; 8. Стол;

Охотничье ружье; 10. Труба

В ходе осмотра помещения уточняется: какие стены капитальные, а какие представляют собой перегородки (соответственно для изображения на плане используются рекомендованные обозначения). Далее, идя от периферии к центру, обозначают имеющиеся в помещении предметы обстановки и позднее, уже в ходе осмотра, следы и предметы — веществен-ные доказательства. Предметы на плане рисуют упрощенно, чаще всего так, как они выглядели бы при рассмотрении сверху, например кровать — в виде прямоугольника.

В случае, когда характерные признаки предмета при таком изображении не проявляются, его рисуют в другой проекции.

С учетом принятого масштаба, проводя необходимые измерения рулеткой, изображают на плане осматриваемое помещение, а также находящиеся в нем предметы и следы. Если углы помещения или каких-либо наносимых на план предметов не являются прямыми и это может иметь значение для дела, их величину измеряют при помощи транспортира.

На планах помещений делаются надписи о том, что находится за каж-

Схематический план участка местности,

расположенного на правом береги реки TUeoda в районе пос.

Приложение к протоколи осмотра места происшествия от 20 июля 1982г. Дело №

Рис. 6. Схема измерений на местности, составленная по методу треугольника, для фиксирования и нанесения на схематический план обстановки места происшествия.

дой стеной (непосредственно у наружной стороны на линии, изображающей стену) (рис. 1). На чертеже могут быть сделаны и другие надписи, поясняющие характер иных строительных конструкций (слуховое окно, люк и т. д-)-

При изготовлении развернутых планов стены вычерчиваются с промежутками (вид сверху), которые используются для надписей, содержащих сведения о соседних помещениях. Развертка стены соединяется с видом сверху пунктиром (по внутренней стороне стены) (рис. 2).

Если элементы строительных конструкций (двери, окна, ниши, печи и т. п.) необходимо индивидуализировать, они нумеруются порядковыми номерами и отдельно записываются в графе «обозначения». В остальных случаях расшифровка условных обозначений не требуется.

Мебель и предметы обстановки нумеруются порядковыми номерами. В случаях, не требующих индивидуализации, однотипная мебель обозначается одинаковыми цифрами. Предметы и следы, имеющие или могущие иметь отношение к событию преступления, нумеруются в порядке их описания в протоколе.

Для точного нанесения на плане (схеме) места расположения предметов и следов измеряют длину перпендикуляров, восстановленных от стен до каждой из двух крайних точек фиксируемого объекта (метод прямоугольных координат) (рис.

План места происшествия на открытой местности Изготовление обычно исполняют в виде схемы или же вычерчива- ют его в масштабе с использованием г л а з о- рэсположенно’го мерной съемки.

на открытой На схеме расположение предметов, которые

местности прямо или косвенно относятся к происшествию, лишь

приблизительно соответсгвуег действительному, в связи с чем наиболее важные размеры и расстояния следует обозначать ци-

Для составления плана с применением глазомерной съемки, который является более точным по сравнению со схемой, прежде всего избирают масштаб. Величина его зависит от размеров фиксируемой площади и величины листа бумаги, укрепляемого на планшете. Затем планшет ориентируют по компасу. Для этого компас помещают на планшете (обычно в правом верхнем углу) так, чтобы линия «СЮ» на шкале совпала с боковой стороной планшета и направление на север было пер-пендикулярно линии верхнего обреза листа. В верхнем правом углу на чертеже изображается положение магнитной стрелки. После этого планшет вместе с лежащим на нем компасом поворачивают до тех пор, пока северный конец стрелки не совпадет с буквой «С». В дальнейшем во время глазомерной съемки ориентировка планшета не должна изменяться.

Съемку начинают с нанесения на план исходной точки (место, где стоит снимающий). От нее производят визирование на какой-либо объект. С этой целью прикладывают трехгранную визирную линейку к отмеченной на плане исходной точке. Планшет, не меняя его ориентировки, поднимают на уровень глаза и, поворачивая линейку около указанной точки, совмещают верхнее ее ребро с направлением на избранный объект. Не сдвигая линейки, проводят вдоль нее тонкую линию. После этого измеряют расстояние до объекта, на который проводилось визирование, откладывают в масштабе соответствующий отрезок на прочерченной линии и в конце ее наносят топографический знак или иное условное изображение объекта.

Распространен и другой способ глазомерной съемки, так называемый способ засечек. Он состоит в том, что измерение расстояния между двумя объектами и отображение на плане отрезка в соответствующем масштабе проводят только после первого визирования. Остальные объекты визируют как из исходной точки, так и из точки, на которую производилось первое визирование. В данном случае отрезок между двумя данными точками служит базой съемки. Точка пересечения нанесенных на план визирных линий будет отображать место расположения объекта, на который производилось визирование. Поскольку база съемки и две линии визирования образуют треугольник, вычислить расстояние от одного объекта до другого не представляет труда.

Если избранная база съемки расположена так, что не может быть ис-пользована для нанесения на план всех необходимых объектов, на местности проводят измерения между другими, иначе расположенными точками. Нанесенная затем на план соответствующая линия служит базой для дальнейшей съемки.

На схематических планах линия стрелки, указывающая направление «север — юг», должна пересекать одну из сторон неподвижного объекта, относительно которого определялось это направление (стена дома, забор и г. п.).

На планах местности целесообразно указывать направления к населенным пунктам, приблизительное расстояние, название рек, озер и постоянных ориентиров (мост, дерево), правый (левый) берег реки и др. В отдельных случаях наименования объектов могут быть указаны в расшифровках обозначений (рис. 6, 7).

Используя метод определения азимутов1, направления Фиксация избранной базы и нанесения точек по измеренным

РЭ =ГИ Я расстояниям, можно осуществить привязку объек-

!!? тов — вещественных доказательств, найденных на

На Met! HOCTra

местности (рис. 9).

’ Азимутом в геодезии называют величину угла в градусах, образуемого заданным направлением и направлением на север. При этом величина угла отсчитывается от точки севера к востоку.

Рис. 7. Изображение поперечного профиля участка местности с отметками различных горизонтов

Рис. 8. Техническое оформление схематического плана маршрута, прилагаемого к протоколу осмотра места происшествия.

Рис. 9. Фиксация местоположения предмета на местности с привязкой к ориентиру и определением азимута

Так, для фиксирования пистолета, обнаруженного в стороне от дороги, использован подобный метод измерений. От дерева, стоящего у дороги, произвольно отмерена база до точки «О» (15 м) и зафиксирован ее азимут ai, а затем зафиксированы азимут пистолета а2 и расстояния от пистолета до точки стояния «О» и ориентира (20 м и 13 м) (рис. 9).

При осмотре места происшествия нередко возникает Определение необходимость в определении величины уклона (скат, величины уклона подъем) местности (рис. 10).

местности Скат местности и его элементы могут быть оп

ределены: 1) посредством промеров рулеткой или шагами; 2) с помощью эклиметра (инструмент входит в комплект чемодана работников ГАИ для выезда на место автотранспортного происшествия);

при помощи транспортира и отвеса.

Приближенно крутизна ската (до 25°) может быть определена по

соотношению заложений ската и его высоты по формуле: а =-?& ~ Ь . ДлЯ

а

Рис. 10. Элементы ската

Классификация склонов (скатов) и примерная характеристика их доступности Наименование Крутизна Скорость движения человека при восхождении (км / час) пологие до 10° 3-5 средней

крутизны 10-20° 2-3 крутые 20-30° меньше 2 большой

крутизны 30-40° — » — очень крутые 40-60° - обрывы свыше 60° — Примечания: 1. При величине склона (ската) более 45° люди могут передвигаться, только удерживаясь руками за растительность и выступы

При величине склона (ската) более 60° могут передвигаться натренированные люди со специальным снаряжением

установления величины уклона с помощью Транспортира и отвеса к основанию транспортира в точке, обозначающей центр полуокружности, привязывают нитку с небольшим грузиком (отвес). Измеряющий становится у основания или на вершине склона, поворачивает транспортир полуокружностью с делениями книзу и вдоль ребра основания транспортира визирует определенную точку предмета, находящегося соответственно на вершине или у основания склона. Точка эта должна быть расположена на уровне глаз визирующего.

Число градусов, на которое нитка отвеса отклонится в сторону от деления «90» на полуокружности транспортира, и будет величиной, характеризующей крутизну уклона.

Если подходящего предмета, на который может производиться визирование, ни у основания, ни на вершине склона нет, его заменяют специально вбитым для этой цели колом. В зависимости от крутизны склоны (скаты) могут быть классифицированы (см. таблицу).

Рис. 11. Определение расстояния до отдельных предметов

Определение Расстояния до отдельных предметов, а также величина расстояний этих предметов, когда известно расстояние до них,

до отдельных могут быть определены посредством измерений углов

предметов на местности.

и размеров этих Измерение углов может быть произведено в граду-

предметов сах и в тысячных. При этом одна тысячная (0—01)

равна 3,6 мин., а сто тысячных — 360 мин., т. е. 6°.

Если линейку с сантиметровыми делениями держать перед собой вынесенной на расстояние 60 см от глаза, то 1 см на линейке будет соответ-ствовать 1°. Достаточная точность измерения достигается при углах, не превышающих 30°.

Одно деление (1 мм) на линейке с миллиметровыми делениями, вынесенной на расстояние 50 см от глаза, соответствует двум тысячным (0—02); 5 мм — десяти тысячным (0—10); 10 мм — двадцати тысячным (0—20); 15 мм — тридцати тысячным (0—30) (рис. 11).

Формула для определения расстояний (по углу, выраженному в тысячных):

Определение расстояний и линейных размеров предметов по формуле тысячных (на местности)

где D — расстояние от наблюдателя до объекта в метрах; В — линейный размер объекта в метрах; У — угол, измеренный в тысячных.

Пример: Высота столба (В) — 6 м. Столб закрывает на линейке, вынесенной на 50 см перед глазом, 5 мм, т. е. виден под углом (У) в десять тысячных (0—10).

Формула тысячных для определения линейных размеров пред-метов.

Достаточная точность измерения достигается при углах, не превышающих триста тысячных (т. е. 18°).

л При изготовлении плана места происшествия обяза-

неооходимые тельно проверяется наличие на нем следующих необхо-

Елана места Реквизитов,

происшествия Заголовок, где указывается:

а) план масштабный или схематический;

б) что изображено на плане;

в) место нахождения объекта, изображенного на плане;

г) приложением к протоколу какого следственного действия и по какому делу является составленный план;

д) число, месяц, год составления плана.

Масштаб (если план вычерчен в масштабе).

Ориентирование изображенной на плане местности относительно направления «Север — Юг».

Перечень предметов и следов, нанесенных на план и соответственно описанных в протоколе.

Подпись следователя (если план в чистовом виде вычерчен на месте происшествия, то и подписи понятых).

Примеры текста заголовка плана:

Масштабный план квартиры 10, расположенной на втором этаже дома 44 по ул. Мира (і. Псков), принадлежащей гр-ну Иванову Петру Степановичу. Приложение к протоколу осмотра места происшествия от 24 апреля 1975 г. по делу...

Схематический план приусадебного участка дома 34 по ул. Первомайской, находящегося в поселке Дубки Киритского района Ленинградской области, принадлежащего Иванову Николаю Федоровичу. Приложение к протоколу1 осмотра места происшествия от 23 февраля 1975 г. поделу...

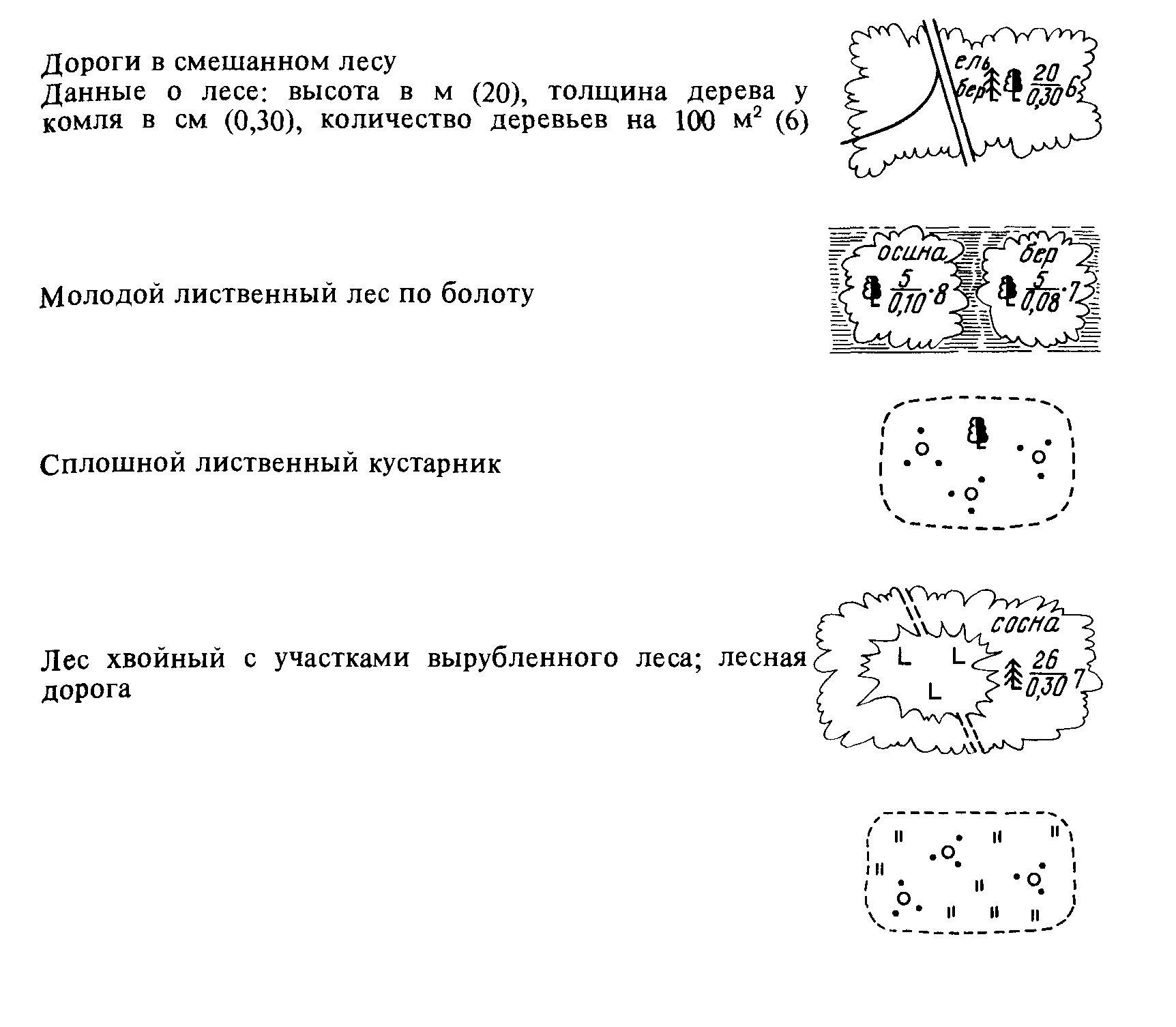

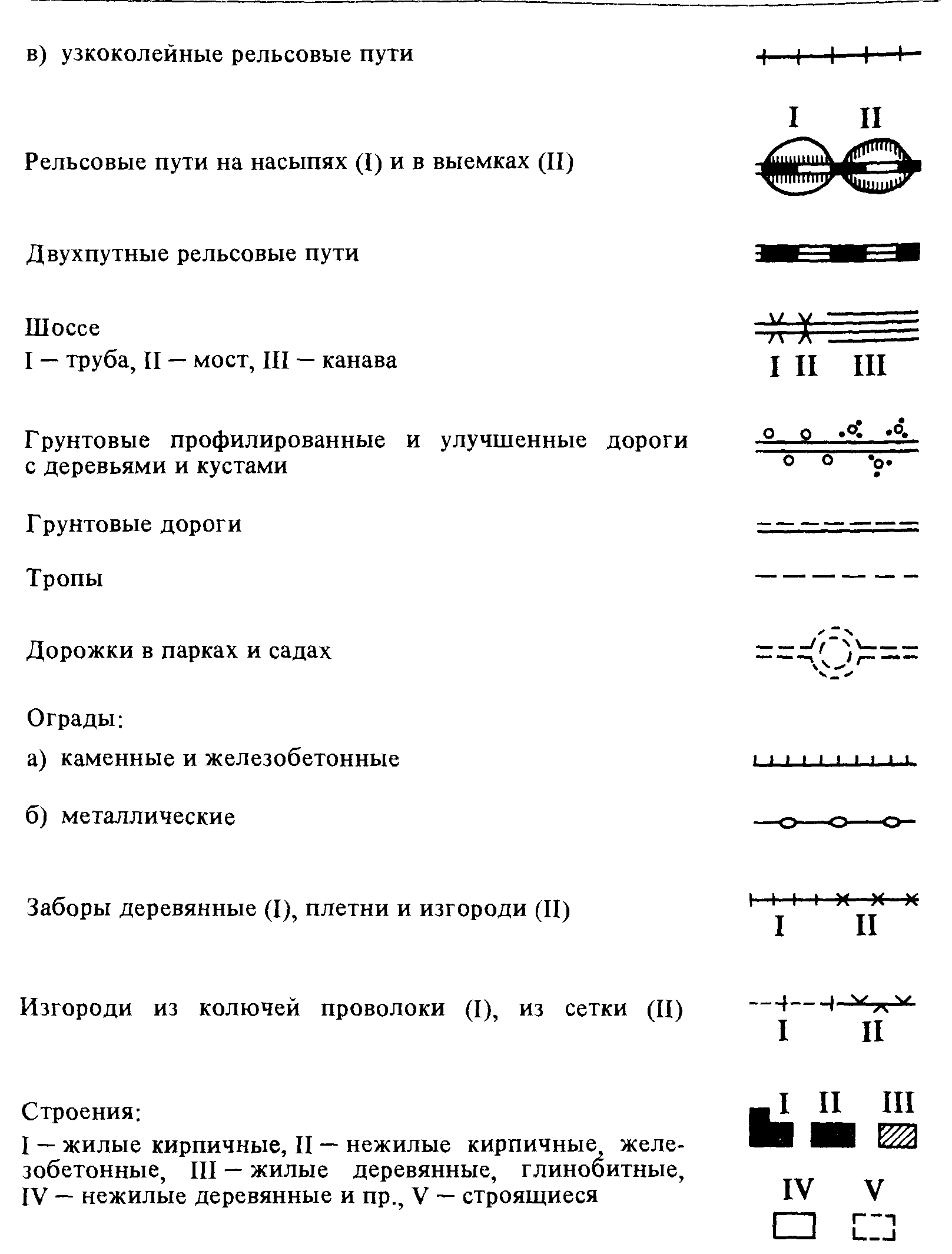

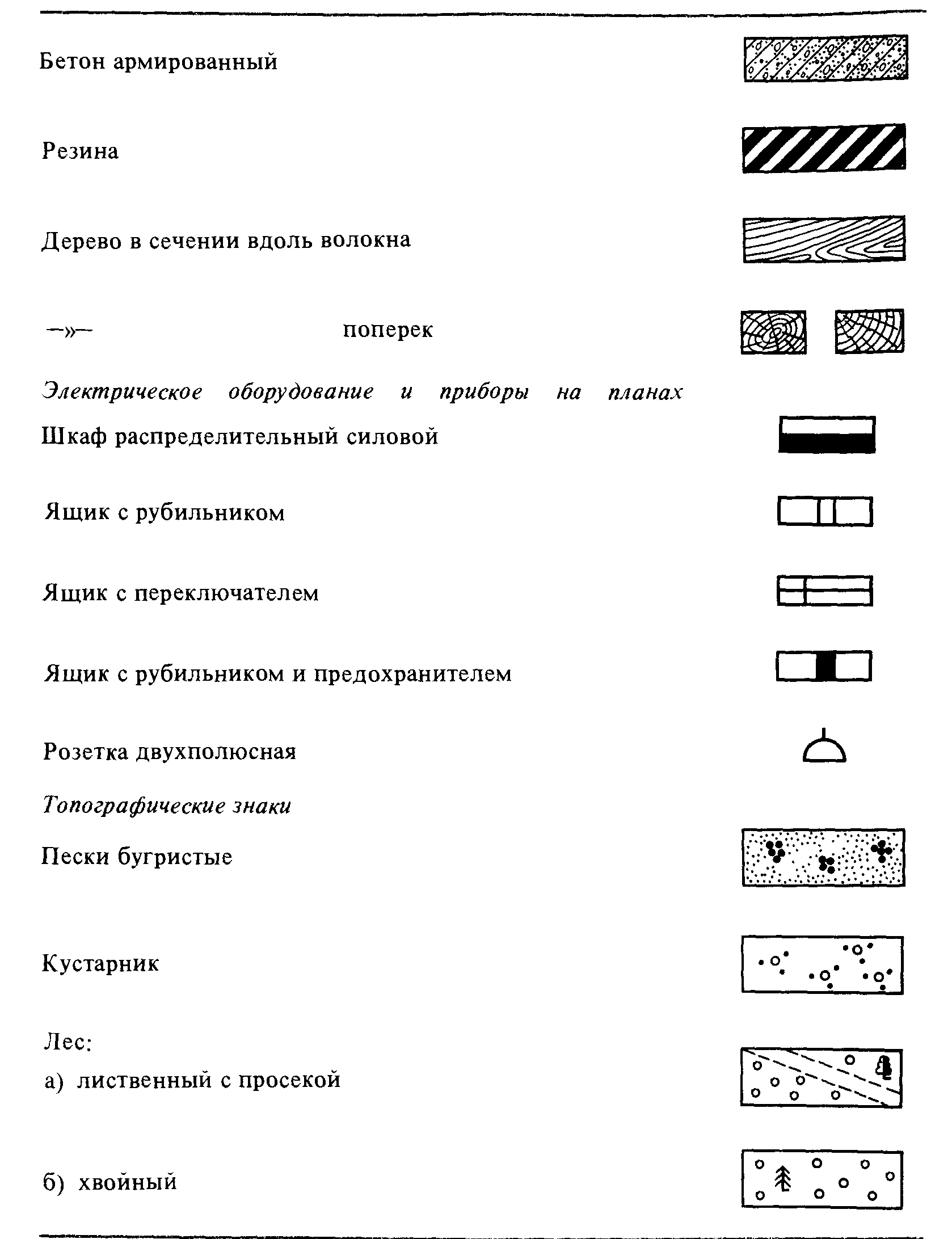

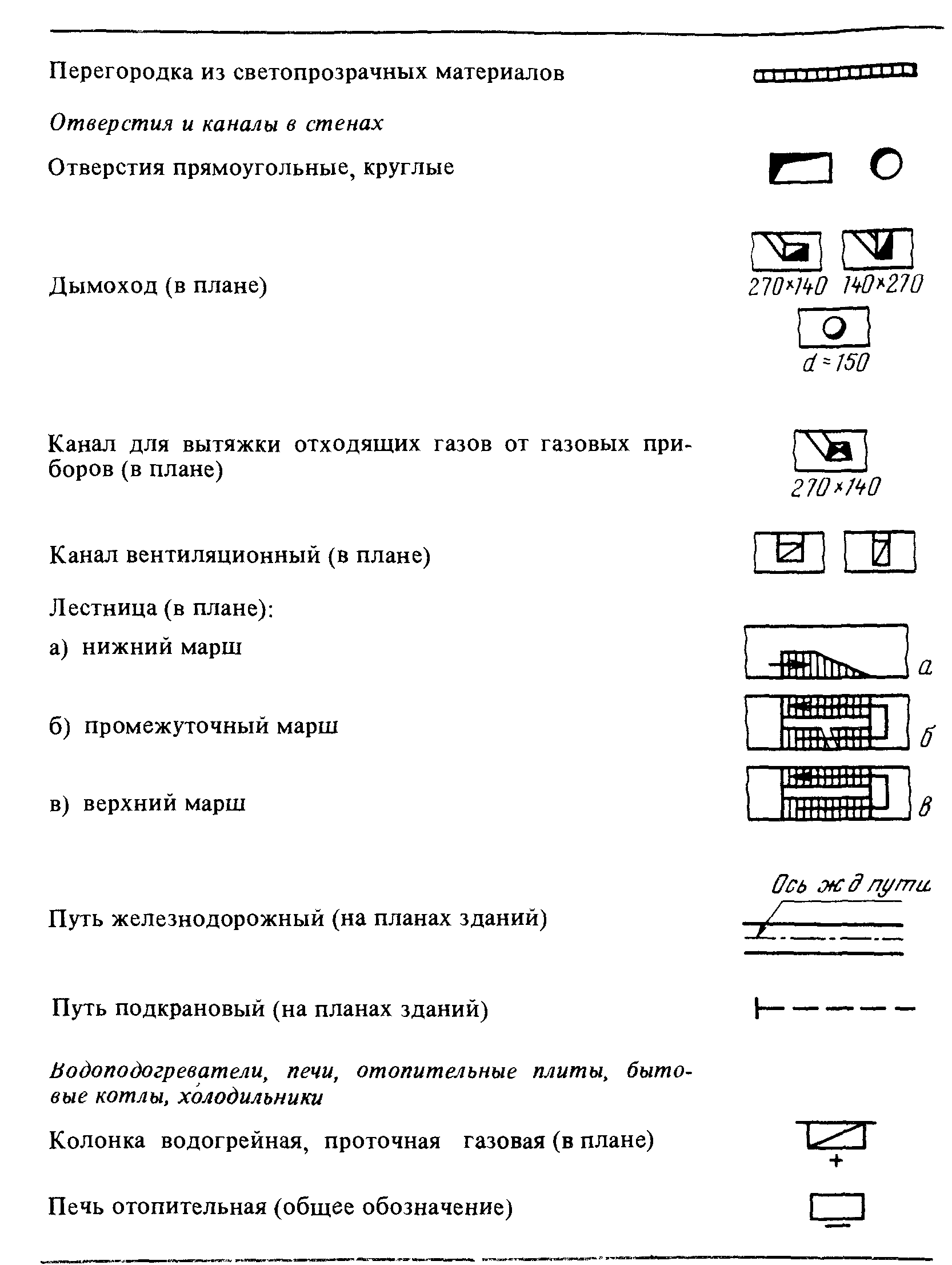

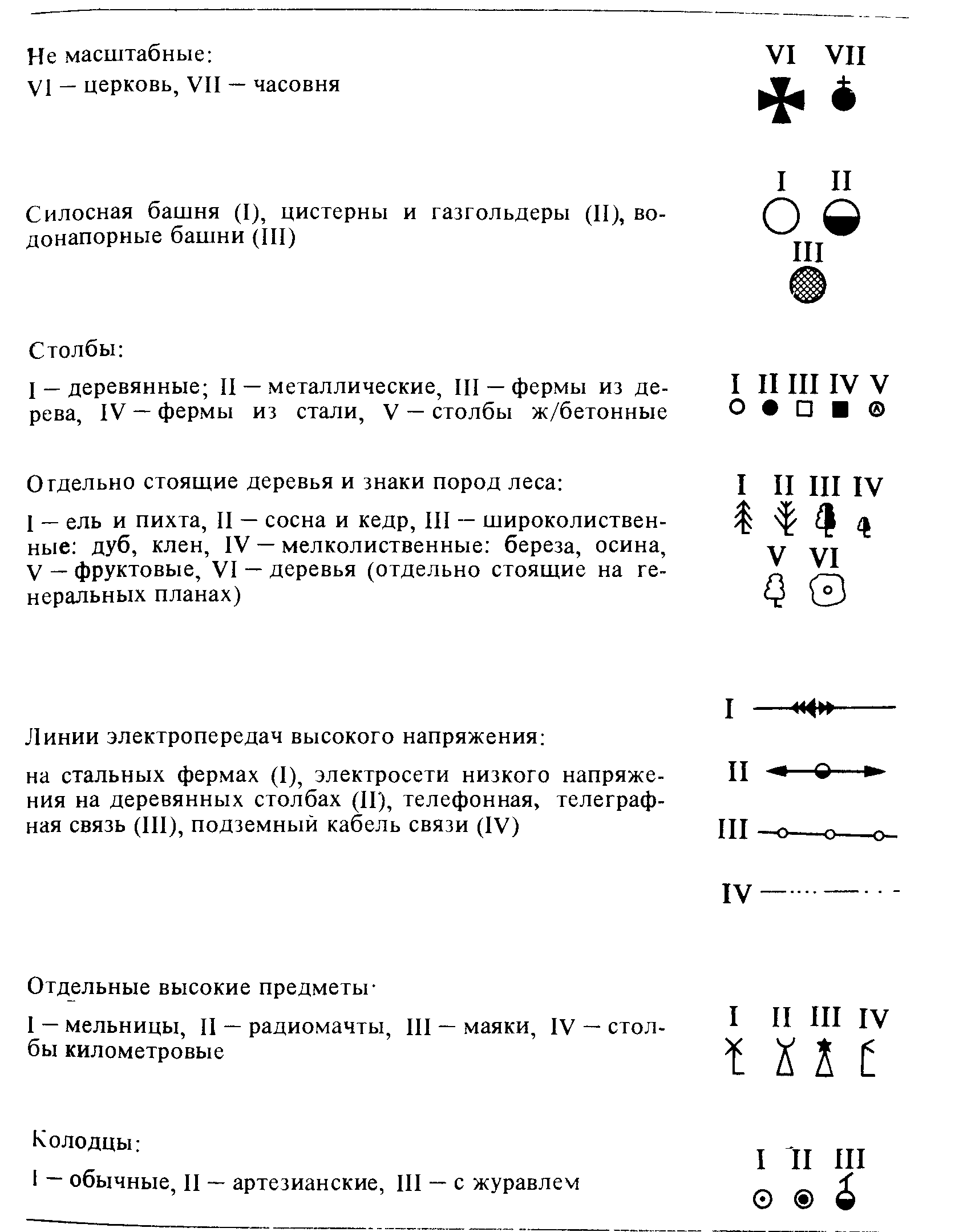

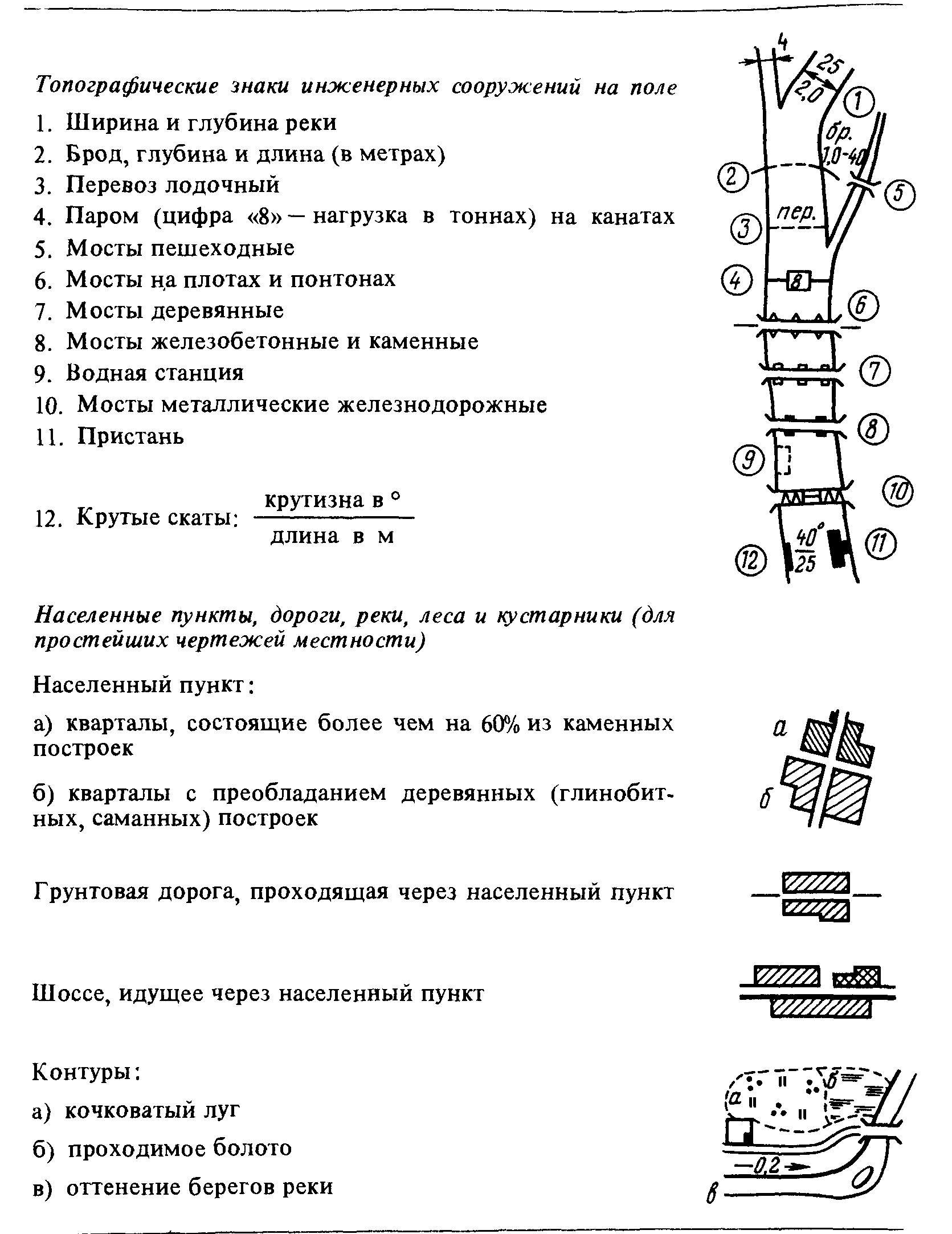

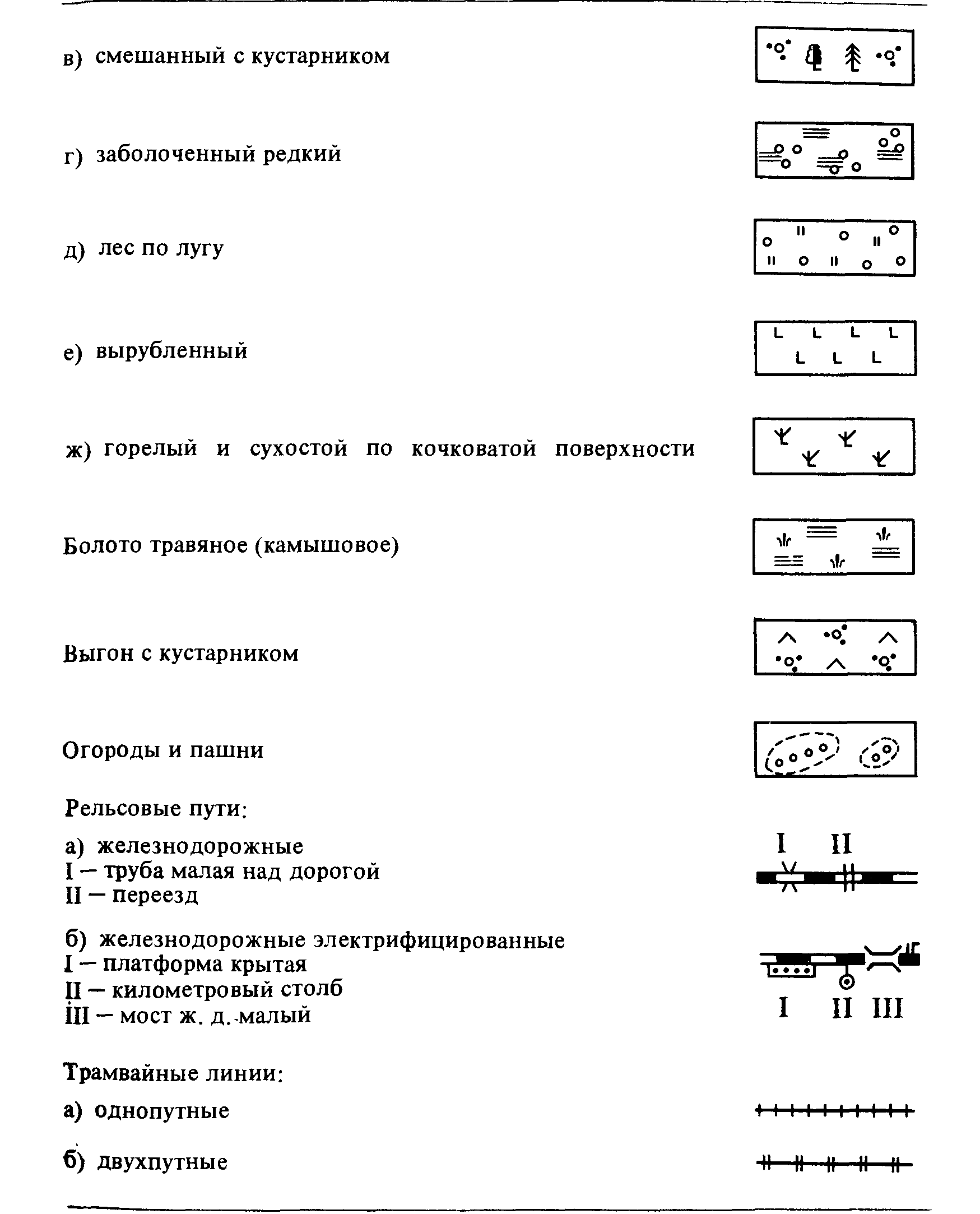

При вычерчивании планов и схем используются общепринятые условные знаки обозначения элементов строений, строительных материа-лов, санитарно-технического оборудования, следов и орудий преступления, а также топографические знаки, приведенные в таблице «Условные знаки и обозначения».

У словные знаки и обозначения

Следы и орудия преступления Пятно <$> Телефонный аппарат J © 0 Следы пальцев рук Гильза Пятно крови Вдавленные следы ног

Примечание. Предметы домашней обстановки изображаются на планах в виде геометрических фигур, которыми они представляются при рассматривании их сверху.

Ьсли нужного условного знака в таблице нет, на плане воспроизводятся очертания предмета, видимые сверху.
