§ 5. Применение поисковых и аналитических приборов и приспособлений

Щуп. Щуп предназначен для поиска предметов, находящихся

Конструкция в МЯГКОЙ мебели, в земле, снегу, сыпучих и вязких

и техника материалах.

применения І.Щуп для мягкой мебели представ

ляет собой стальную спицу длиной 350 мм с остро заточенным концом (рис.

53).

Рис. 53. Щуп

А — щуп-спица; Б — разборный щуп (в рабочем состоянии): 1. Заостренный стержень; 2. Рукоятка; 3. Резиновая головка (упор); В — разборный щуп в собранном виде; Г — щуп для грунта

Малый диаметр стержня позволяет исследовать через обивочную ткань содержание спинки, подлокотников и сиденья кресел, подушек, валиков, матрацев, диванов и т. п. С помощью такого щупа можно проводить поиск предметов в мешках с зерном, мукой, крупой, в невысоких бочонках или в ведрах с вязкими веществами, а также в щелях пола, стен и других труднодоступных местах.

Щуп для поиска предметов и трупа в плотном грунте и в глубоком снегу (на глубине 1,2—1,5 м) выполнен из цельного стального заостренного прута диаметром 5—8 мм, длиной 1,7 м. Этот щуп входит в комплект передвижной криминалистической лаборатории и используется для поиска объектов на больших площадях (в поле, в оврагах, в песчаных карьерах и т. п.) (рис. 53).

Разборный щуп1 применяется при поиске предметов в поверхностном слое земли глубиной до 40—50 см, а также в вязких и сыпу-чих материалах. Щуп состоит из двух равных по длине свинчивающихся звеньев: стального заостренного штыря и трубчатой рукоятки (футляра) из дюралюминия, оканчивающейся резиновым упором (головкой) (рис. 53).

При осуществлении поиска с использованием щупа необходимо руководствоваться следующими рекомендациями.

Обследуемый участок должен быть разбит на полосы.

Ширина полосы (расстояние между точками погружения щупа) устанавливается в зависимости от формы и размеров искомого предмета.

Целесообразно провести несколько пробных зондирований в разных пунктах исследуемой территории. Они могут дать полезную информацию о характере грунта, его однородности или неоднородности, слоистости, плотности, наличии камней, их приблизительных размерах и т. д.

При погружении щупа в грунт сначала следует прилагать небольшие усилия и затем медленно увеличивать нажим на рукоятку.

Ускорение погружения щупа может свидетельствовать об обнаружении искомого предмета, у которого материал менее плотный, чем грунт. Однако поскольку наконечник щупа может встретиться с какой-то иной преградой, следует провести серию пробных проколов для определения формы и размера встретившейся преграды.

’ Разборный щуп входит в чемодан следователя.

Рис. 54. а — приспособление для взятия проб грунта; б — удлинительная штанга; в — рукоятка; г — конусный хвостовик

Рис. 54. а — приспособление для взятия проб грунта; б — удлинительная штанга; в — рукоятка; г — конусный хвостовик

Каждый раз, вынимая щуп из грунта, надо внимательно осматривать его наконечник, так как на нем иногда удается обнаружить частицы объекта, встретившегося на пути щупа.

Приспособление (насадка) для взятия проб грунта, Приспособление которым укомплектован чемодан следователя, пред-

для взятия ставляет собой полый цилиндр из прочной стали

проб грунта диаметром 22 мм, длиной 110 мм. Нижняя кромка

насадки остро заточена, в средней части имеется окно (прорезь) шириной 12 мм, в верхней части — хвостовик для крепления насадки к штанге.

Взятие проб грунта нередко целесообразно для установления, не производились ли в исследуемом месте какие-либо раскопки и тем самым не скрыты ли здесь важные для дела объекты.

Взятие проб грунта с определенной глубины производится следующим образом (рис.

54).

В рукоятку (в) ввинтить удлинительную трубчатую штангу (б).

В сочлененную штангу вставить хвостовик конуса (г) и закрепить стопорным винтом.

Проделать с помощью конуса отверстие в грунте на глубину 15 см.

Вынуть аккуратно штангу с концом из грунта, снять конус и вместо него закрепить цилиндрическую насадку (а).

Опустить штангу с насадкой в проделанное конусом отверстие и путем нажатия вдавить ее в грунт на глубину примерно в 10 см.

Извлечь штангу из грунта и через прорезь (окно) в насадке осмотреть взятую пробу.

Если в насадке окажется перемешанный состав грунта (без границ осадочных слоев), его надо высыпать на лист чистой бумаги и тщательно осмотреть. Нахождение в изъятом грунте, например, свежих стеблей травы, листвы, клочков бумаги, щепок и т. п. позволит сделать вывод, что грунт на данном участке недавно подвергался вскрытию.

Пробы грунта из проделанного отверстия можно брать неоднократно, через каждые 10 см, на глубине до 70—80 см. Количество точек, из которых берется проба, зависит от размера исследуемого участка.

Если при нажиме штанга с насадкой упрется в твердый предмет, ее надо извлечь из отверстия и с помощью щупа для фунта установить характер встретившегося препятствия.

Трал предназначен для поиска и извлечения со дна Трап. водоемов трупов и их частей, а также одежды, обуви,

Конструкция головных уборов и других объектов, форма и материал

и цели которых позволяет крючкам трала прочно зацепиться

применения за ниХj-j0 Сравнению с «кошкой» и бафом трал имеет

существенное преимущество, поскольку полоса захвата (траления) у него в несколько раз больше.

Трал, входящий в комплект НТС для прокурора-криминалиста, состоит из складного проволочного каркаса с крючками и канатиком. Каркас собран из трех подвижно соединенных между собой звеньев. На нижнем конце центрального звена находится замок трала, который служит для жесткой

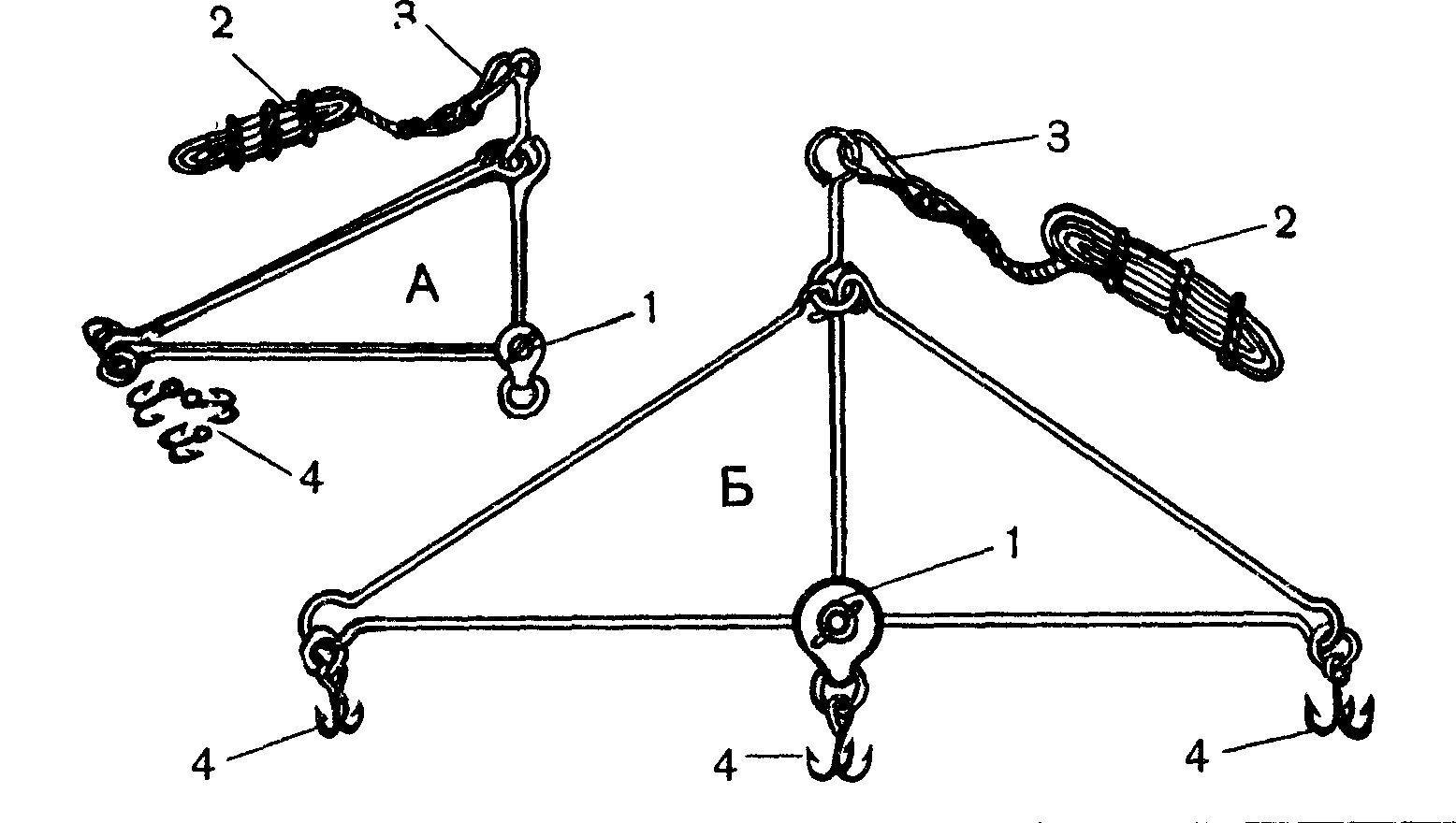

Рис.<div class=

55. ТралА — в свернутом виде; Б — в рабочем положении1. Замок трала (обойма, винт, гайка-барашек); 2. Канатик; 3. Карабин-чик; 4. Крючки" />

Рис. 55. Трал

А — в свернутом виде; Б — в рабочем положении

1. Замок трала (обойма, винт, гайка-барашек); 2. Канатик; 3. Карабин-

чик; 4. Крючки

фиксации звеньев трала как в свернутом виде — при транспортировке, так и в развернутом — для проведения поиска. На концах каркаса и его середине имеются разъемные кольца, на которых навешены крючки (рис. 55).

Прикрепляемый к тралу карабинчиком канатик представляет собой крученый кордовый шнур длиною 25 м.

Протяженность рабочей части трала (полосы захвата) составляет 65 см.

Для подготовки трала к работе необходимо: отвернуть Подготовка гайку-барашек, вынуть винт и снять обойму с кольце-

трала к работе вых элементов всех трех звеньев; затем развернуть

боковые звенья и их кольцевые элементы и наложить друг на друга; надеть на последние обойму и с помощью винта плотно стя-нуть звенья трала. Сборка трала заканчивается присоединением канатика и навешиванием крючков.

Обследование естественных и искусственных водоемов, Приемы работы имеющих сравнительно большую площадь, произво-

с тралом дится путем волочения трала по дну водоема. Если

траление производится с лодки, обследуемый участок рекомендуется разбить на квадраты или полосы, используя шесты или поплавки в качестве ориентиров. При зацеплении трала за какой-либо предмет трал надлежит извлекать в строго вертикальном положении. В случае срыва предмета с крючков трала последний поднимают и тщательно осматривают крючки, поскольку на их бородках могут оставаться следы веществ (волокна тканей одежды, древесины, обрывки кожи трупа, волосы и т. п.), по которым можно судить о предмете, захва-ченном тралом.

Обследование дна неглубоких колодцев, ям, канав, а также подледный поиск через прорубь на неглубоком водоеме удобно проводить тралом, привязанным к деревянному шесту надлежащей длины и прочности.

Данный инструмент предназначен для бурения скважин Бур ручной.

в грунте при проведении поисковых работ, связанных с

Цели применения отысканием похищенного имущества и трупов, и конструкция gyp входит в комплект НТС передвижной криминалистической лаборатории. Он состоит из бурового стакана, трубчатой штанги, рукоятки и чеки. Крепление бурового стакана на штанге осуществляется с помощью резьбового соединения с применением гаечного ключа. Для удобства работы рукоятку можно переставлять на разные уровни, для чего предусмотрены сквозные отверстия на штанге под чеку (рис. 56).

На месте бурения устанавливается буровой стакан. Поря дон работы Штанге придается вертикальное положение и плавным с буром вращением рукоятки по часовой стрелке с одновре

менным нажимом вниз производится погружение бурового стакана в грунт.

Через каждые 20 см пройденного пути бур поднимается на поверхность

Рис. 56. Ручной бур «АМ-16»1. Буровой стакан; 2. Штанга; 3. Рукоятка; 4. Чека; 5. Гаечный ключи полость бурового стакана освобождается от набившейся земли. Последняя внимательно осматривается.

Рис. 56. Ручной бур «АМ-16»

1. Буровой стакан; 2. Штанга; 3. Рукоятка; 4. Чека; 5. Гаечный ключ

и полость бурового стакана освобождается от набившейся земли. Последняя внимательно осматривается.

Подъем бура производится при правостороннем вращении, т. е. также, как при погружении бурового стакана в землю. В противном случае буровой стакан может остаться в скважине, поскольку он связан со штангой посредством резьбы правого направления.

Для определения глубины, на которой находится буровой стакан, и момента очередного извлечения стакана на поверхность с целью освобождения его от набившегося грунта используются ориентиры в виде кольцевых рисок, нанесенных на штангу. Риски расположены на расстоянии 10 см друг от друга.

Данный прибор предназначен для: а) поиска предме- Магнитный ХОВ) изготовленных из ферромагнитных металлов

искатель.

(железо, сталь, никель, чугун и т. п.), находящихся в

Цели применения ВОДЄ)траве, рыхлом снегу, ямах с нечистотами и в и конструкция других неплотных средах;

б) удаления с поверхности грунта обследуемого участка металлического мусора (гвоздей, кусков проволоки и т. п.), который препятствует нормальной работе металлоискателя индукционного типа.

Магнит притягивает предметы из ферромагнитных металлов не только при механическом контакте, ной с некоторого расстояния. Например, такие объекты, как пистолетная пуля, гильза, армейские пуговицы, крючки, обломок лезвия ножа, кнопки, скрепки и другие аналогичные им по весу предметы, могут быть притянуты с расстояния в 5—8 см или извлечены из- под слоя опавших листьев, опилок, рыхлого снега, сухого песка, золы и т. п. толщиной 2—3 см.

Основной узел магнитного искателя состоит из постоянного магнита, пластины (якоря) и хвостовика. Якорь, предназначенный для предупреждения быстрого размагничивания прибора, снимается только на время поиска. По окончании поиска полюса магнита вновь перекрываются («закорачива-ются»).

Рис. 57. Магнитный искатель-подъемникВарианты, пригодные для поиска: I — на поверхности земли; II — на дне неглубоких водоемов; III — в ямах с вязкой средой.Магнит; 2. Пластинка (якорь); 3. Хвостовик; 4. Шарнирное звено;Удлинительное звено; 6. Трубчатая рукоятка; 7. Карабинчик;Канатик; 9. Шест

Рис. 57. Магнитный искатель-подъемник

Варианты, пригодные для поиска: I — на поверхности земли; II — на дне неглубоких водоемов; III — в ямах с вязкой средой.

Магнит; 2. Пластинка (якорь); 3. Хвостовик; 4. Шарнирное звено;

Удлинительное звено; 6. Трубчатая рукоятка; 7. Карабинчик;

Канатик; 9. Шест

Магнитная головка представляет собой блок из нескольких пластин спрессованного магнитного порошка, заключенного между двумя железными щечками — полюсами магнита. Для придания механической прочности торцевые части магнитной головки залиты эпоксидной смолой.

Блок магнитной головки шарнирно соединен с дюралюминиевым хвостовиком, к которому через отверстие может быть присоединен нейлоновый шнур (канатик), штанга с рукояткой от разборного щупа или деревянный шест (рис. 57).

Возможны два варианта использования магнитного Подготовка искателя в работе.

магнитного 1. Магнитный искатель применяется для поисков

искателя предметов на поверхности земли и в воде глубиною не

к работе более 1 м. На конец шарнирного звена (4) надевается

удлинительное звено (5), которое свинчивается с трубчатой рукояткой, входящей в комплект разборного щупа.

Магнитный искатель используется для поиска предметов на дне водоемов (колодцев, озер, прудов, рек). В первом случае к шарнирному звену (4) присоединяется карабинчик (7) с канатиком (8), входящим в комплект трала. Во втором — шарнирное звено (4) привязывается проволокой к деревянному шесту (9), стальному пруту или тонкой водопроводной трубе.

Подготовленный таким образом магнитный искатель удобен при поисках в ямах с нечистотами, силосом, гашеной известью и прочими вязкими средами, а также для подледного поиска через прорубь.

При поиске предметов в траве, опавшей листве, мелких Приемы поиска лужах, пушистом снегу и т. д. магнитный искатель

на поверхности рекомендуется держать за рукоятку и, перемещая

зеили магнит влево и вправо, двигаться вперед по выбранно

му направлению. При этом необходимо стремиться к тому, чтобы полосы магнита легко скользили («гладили») по поверхности обследуемого грунта. Большая скорость перемещения магнита недопустима, ибо не исключены случайные удары о камни и другие твердые предметы, которые, как правило, приводят к ослаблению подъемной силы магнита.

Если обследуемый участок сравнительно большой, целесообразно разбить его на полосы шириной 2 м. Такой прием исключает пропуски отдельных мест территории, подлежащей обследованию.

При поиске на участке, обильно засоренном металлическим мусором, необходимо чаще освобождать магнит от «уловленных» им предметов. Особенно это касается тех из них, которые перекрывают («закорачивают») оба полюса магнита, поскольку в данном случае уменьшается внешнее магнитное поле, что может явиться причиной необнаружения искомого предмета.

Приемы поиска Поиск на дне рек, озер, прудов и т. п. может

на дне производиться как с берега, так и из лодки. Он

водоемов заключается в тралении дна с помощью магнитной

головки, привязанной к канатику или шесту надлежащей длины. Перед началом поиска исследуемый участок рекомендуется разбить на квадраты или полосы путем установки ориентиров — шестов или поплавков.

Работа с магнитным искателем, опущенным на канатике в глубокий колодец, сводится к серии следующих друг за другом опусканий магнита на фунт водоема и последующих его подъемов на 5—10 см над фунтом. После каждого подъема магнит переносится на новое место, находящееся от предыдущего на расстоянии, равном примерно половине минимального размера разыскиваемого предмета.

Движения, связанные с опусканием, подъемом и переносом магнита, надлежит выполнять плавно, избегая резких движений (рывков). Резкие опускания могут привести к ударам магнита о камни и другие твердые предметы, находящиеся на дне колодца, а резкие подъемы и переносы магнитной головки на новое место могут повлечь утрату разыскиваемого предмета, если последний притянулся только к одному полюсу магнита.

Извлечение магнитной головки на поверхность воды производится при ощутимом увеличении веса поисковой части искателя. Частота извлечений определяется в зависимости от размера и формы разыскиваемого предмета, степени загрязненности колодца металлоломом и других факторов.

Поиск в ямах с нечистотами и аналогичных им по Приемы поиска вязкости средах производится медленным (без резких в выгребных ямах движений) погружением магнитной головки, привязанной к шесту. При этом выдерживается по возможности вертикальное положение шеста по отношению к магниту. В процессе его погружения целесообразны небольшие перемещения в разные стороны. После достижения магнитной головкой дна.ямы шест медленно (без рывков) поднимается на поверхность исследуемой среды.

При обследовании выгребных ям на магнитную головку рекомендуется надевать один-два мешочка из полиэтилена, что избавляет от трудоемкой ее очистки. После поиска в ямах с нечистотами магнитная головка тщательно промывается в проточной воде и дезинфицируется в растворе хлорной извести, хлорамина или другого дезинфицирующего вещества. Работа проводится в резиновых перчатках.

Металлоискатели Данные приборы предназначены для поиска металли- Цели применения ческих предметов (изготовленных из любых материа- и конструкция лов), скрытых в тайниках: закопанных в землю,

спрятанных в мебели, стенах помещений, а также находящихся в густой траве, снегу, лужах, ямах и канавах с водой (глубиною 1 —1,5 м), мешках с сыпучими материалами и т. д.

Работоспособность прибора «МИП» сохраняется в интервале температур от -5° до +40°. Если генераторно-усилительный блок «МИП» при переноске и работе помещать под пальто оператора, поиск можно производить при более низкой температуре. Прибор позволяет в течение одного часа обследовать на открытой местности участок площадью до 200—250 м2 .

Подготовка «МИП» (рис. 58) к проведению поисковой Подготовка работы начинается со сборки разобщенных узлов в

металлоискателя единое целое. С этой целью необходимо: и работе 1) свинтить колена штанги (4, 5) и присоединить их

к укороченному колену (3);

опустить на 1—2 оборота гайку-барашек (2) и плавно, избегая рывков, развернуть поисковый элемент (1) на такой угол, чтобы он был параллелен поверхности земли, после этого снова затянуть гайку-барашек до отказа. Изменение угла между поисковым элементом и штангой без ослабления гайки (2) влечет поломку деталей соединения штанги и поискового элемента;

Рис. 58. Металлоискатель типа «МИП»1. Корпус поискового элемента; 2. Гайка-барашек; 3. Укороченное колено штанги; 4 и 5. Дополнительные колена штанги; 6 и 7. Держатели кабеля (хомутики); 8. Кабель; 9. Корпус кожуха генераторно-усилительного блока; 10. Концевой разъем кабеля; 11. Штепсельная вилка телефона; 12. Тумблер включения питания; 13. Ручки фазоамплитудного компенсатора; 14. Телефон; 15. Наплечный ремень; 16. Тумблер уменьшения чувствительности; 17. Гнезда штепсельной вилки зарядного устройства вставить кабель (8) в пазы держателей (6 и 7); повесить с помощью наплечного ремня (15) генераторно-усили-тельный блок (9) на грудь и соединить с ним концевой разъем кабеля (10); надеть телефон (14) и соединить штепсельную вилку(11) с генераторно-усилительным блоком (9).

Рис. 58. Металлоискатель типа «МИП»

1. Корпус поискового элемента; 2. Гайка-барашек; 3. Укороченное колено штанги; 4 и 5. Дополнительные колена штанги; 6 и 7. Держатели кабеля (хомутики); 8. Кабель; 9. Корпус кожуха генераторно-усилительного блока; 10. Концевой разъем кабеля; 11. Штепсельная вилка телефона; 12. Тумблер включения питания; 13. Ручки фазоамплитудного компенсатора; 14. Телефон; 15. Наплечный ремень; 16. Тумблер уменьшения чувствительности; 17. Гнезда штепсельной вилки зарядного устройства

вставить кабель (8) в пазы держателей (6 и 7);

повесить с помощью наплечного ремня (15) генераторно-усили-тельный блок (9) на грудь и соединить с ним концевой разъем кабеля (10);

надеть телефон (14) и соединить штепсельную вилку(11) с генераторно-усилительным блоком (9).

Настройка Чувствительность металлоискателя зависит от тща-

металлоискателя тельности его настройки.

для работы на ' Настройка производится в условиях, когда метал-

суше и в воде лические предметы, находящиеся в поле зрения опе

ратора, расположены на расстоянии не ближе 1,5 м от поискового элемента.

При настройке надо:

включить тумблер питания (12);

взять штангу в правую руку и, держа поисковый элемент над землей на высоте 10—12 см, левой рукой попеременно медленно вращать ручки фазоамплитудного компенсатора (13) до исчезновения в телефоне звука основного фона (в телефоне должен звучать слабый контрольный звук второстепенного тона более высокой частоты или прослушиваться шум);

' 3) проверить работу прибора путем приближения к поисковому элементу металлического предмета небольшой массы, например трехкопеечной монеты. При правильной настройке в телефоне должен появиться звук основного тона;

для поиска в воде настройку производить на суше, а затем при опускании поискового элемента в воду произвести подстройку ручками (13). При настройке в воде поисковый элемент должен быть удален от грунта на расстояние 10—15 см.

Работа с металлоискателем на открытой местности

В процессе поиска объектов с помощью металлоискателя на открытой местности оператор:

держит прибор за штангу и, перемещая эле-мент вправо и влево, двигается вдоль обследуемой полосы. Поисковый элемент перемещается параллельно поверхности грунта на высоте не более 5 см, каждое его перемещение вперед не должно превышать половины его длицы. Поисковый элемент необходимо оберегать от ударов о камни и иные твердые предметы;

2} услышав в телефоне звуковой сигнал основного тона, уточняет местонахождение металлического предмета. Для этого поисковый элемент осторожно перемещается до появления в телефоне минимального звука. Если при дальнейшем небольшом перемещении поискового элемента вперед или назад звук в телефоне возрастает, это значит, что металлический предмет находится под центром поискового элемента;

при появлении в телефоне признаков раскомпенсации (усиление контрольного тона высокой частоты) производит подстройку прибора ручками компенсатора (13) (рис. 58).

Выбор методики поиска зависит от обстоятельств дела и особенностей обследуемого участка. В одних случаях достаточно выбо-рочного поиска, т. е. исследования отдельных мест территории, в других — необходимо разбивать участок на полосы и вести сплошной поиск.

Приемы проведения сплошного поиска на местности

Разбивка на полосы производится с помощью двух бечевок надлежащей длины. Полоса намечается шириной не более 1,5 м. По окончании обследования первой полосы одна из бечевок переносится на новое место параллельно второй бечевке, оставляемой в прежнем положении.

На участках, засоренных мелким мусором из магнитных металлов (гвозди, шурупы, болты, шайбы, куски проволоки и т. п.), поиск рекомендуется проводить одновременно двумя приборами: металлоискателем и магнитным искателем. Назначение последнего — улавливать предметы, которые создают помехи, резко снижающие эффективность работы металлоискателя индукционного типа «МИП». Первым идет оператор с магнитным искателем, а за ним — на расстоянии нескольких шагов — оператор с металлоискателем индукционного типа.

Поиск на местности прибором «МИП», как правило, производится на максимальной ступени чувствительност и (рукоятка тумблера (16) направлена вверх). Только в тех случаях, когда поверхностный слой обследуемой территории обильно засорен металлическим мусором, а искомый предмет имеет достаточно большую массу, «МИП» переключается на минимальную ступень (рукоятка тумблера (16) направлена вниз).

Поиск на дне лужи с мутной водой, ручья, а также на Поиемы работы мелководье прибрежной полосы реки, озера, пруда и

в помещениях иных водоемов возможен при условии, если их глубина

не превышает 1 м.

Перед поиском необходимо длину наплечного ремня отрегулировать так, чтобы генераторно-усилительный блок не касался воды. После этого оператор входит в воду и манипулирует с поисковым элементом так же, как и на суше.

Обследование ручья, канавы, ямы, имеющих глубину не более 1,5 м и ширину в пределах названного размера, производится с берега ручья, краев ямы или с доски, перекинутой через обследуемые объекты. При этом в случае необходимости штангу поискового элемента можно удлинить, привязав к ней деревянный шест.

В зависимости от условий окружающей обстановки, Приемы поиска подвижности и неподвижности обследуемых объектов,

в водной среде их размеров, веса и прочих особенностей при рабо

те с металлоискателем в помещении практикуются

следующие приемы.

Поисковый элемент перемещается параллельно Обследование поверхности обследуемого объекта (пола, стен, по-

неподвижных толка, короба, двери, шкафа и т. д.) на расстоянии в

объектов несколько миллиметров. Длина используемой при этом

и подвижных штанги и угол между последней и поисковым эле-

громоздких 4.

ментом зависят от размеров и формы исследуемого предметов объекта.

Необходимо иметь в виду, что работа в помещении с металлоискателями «МИП», настроенными на максимальную чувствительность, может быть эффективной только в том случае, если вблизи обследуемого участка нет металлических предметов, мешающих поиску. К таким предметам относятся: арматура пола, потолка и стен, газовые, водопроводные, отопительные и канализационные трубы, электропроводка и т. п. Если отыскиваемый предмет большого размера, то предусмотренная в металлоискателе «МИП» возможность загрубления чувствительности несколько улучшает эффективность поиска вблизи перечисленных выше предметов.

Поисковый элемент устанавливается неподвижно в месте, вокруг которого в радиусе 1,5 м нет металлических предметов; прибор настраивается на максимальную чувствительность; обследуемые предметы подносятся вплотную к поисковому элементу и перемещаются в его электромагнитное поле. Так обследуются продукты питания, заключенные в бумажную, матерчатую или стеклянную тару; земля в глиняных и пластмассовых горшках с цветами; детские игрушки, изготовленные из древесины, пластмассы и текстильных материалов; картины, если их невозможно обследовать на месте в силу помех от скрытой в стене арматуры или электропроводки; табуретки, скамейки, если мешает арматура пола, и т. д.

Обследование

небольших

легких

предметов,

не имеющих

наружных

металлических

деталей

Данные приборы предназначены для обнаружения Ультрафиоле* невидимых или слабовидимых следов различных ве- товые осветители. ществ (горюче-смазочных материалов, крови, спермы, Цели применения СЛЮНЫ} дополнительных следов выстрела и т. п.), способных люминесцировать под действием ультрафиолетовых лучей или становящихся заметными благодаря люминесценции окружающей поверхности, а также для проведения предварительного исследования различных вещественных доказательств с целью установления их происхождения методами визуального люминесцентного анализа.

Конструкция и принцип действия осветителя «ОЛД-41»

Источником ультрафиолетовых лучей в осветителе ОЛД-41 служит газоразрядная ртутная лампа низкого давления ЛУФ-4 (УФО 4А) с фильтром из стекла марки УФС 6 (рис. 59).

Осветитель работает от сети переменного тока напряжением 127 и 220 вольт. В блок питания входят

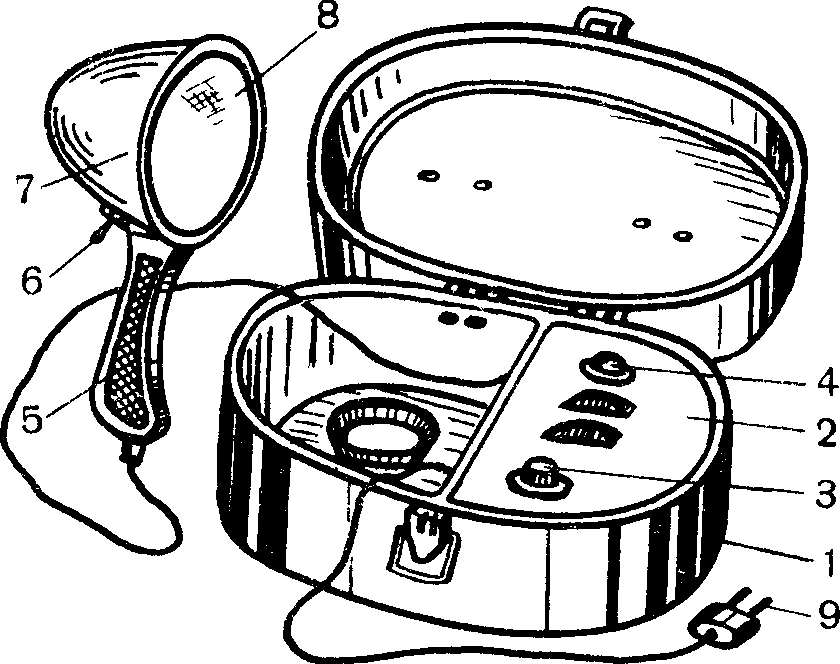

Рис. 59. Ультрафиолетовый осветитель «ОЛД-41» (осветитель для люминесцентной диагностики, модель 41) понижающий трансформатор, выпрямитель на полупроводниках, сигнальная лампа (4) и предохранитель (3), который одновременно является переключателем напряжения с 220 на 127 вольт.

При подготовке осветителя к работе прежде всего необходимо установить, какое напряжение (127 или 220 вольт) имеет сеть переменного тока. Проверить, отвечает ли положение переключателя (3) напряжению данной электросети. Затем включается в сеть штепсельная вилка сетевого провода (9). При исправном блоке питания зажигается сигнальная лампочка (4). Подготовка осветителя к работе заканчивается включением источника ультрафиолетовых лучей с помощью переключателя (6), расположенного на корпусе рефлектора.

В качестве источника коротковолнового ультрафиоле- Ультрафиоле- тового излучения (254 ммк) в этом портативном

приборе (вес 0,65 кг) применена бесконтактная шаровая

ИТ©ЛЬ тжтътъ

«Фотон-М» ртутно-кварцевая лампа тлеющего разряда типа ИВР,

мощностью 5 ватт. Питание от сети—220 вольт.

Прибор снабжен стандартным светофильтром УФС 1 (40 x 40 мм). Загорание лампы происходит через 3—5 секунд после включения прибора.

В качестве источника длинноволнового ультрафиоле- Ультрафмолето- тового излучения в осветителе использована лампа

вый осветитель ЛУФ 4(УФО 4А), помещенная в круглый рефлектор со

«АУФО-1» светофильтром УФС 3.

К софиту прикреплена рукоятка, в тыльной части которой имеются гнезда подключения шнура от блока питания, и выключатель. Блок питания состоит из корпуса, в котором размещены 6 штук плоских карманных батареек 3336Л, соединенных последовательно. В верхней части блока имеются выходные гнезда с пометкой « + » и « — ».

1. Наблюдение люминесценции проводится в хорошо Основные затемненном помещении.

правила 2. Перед началом работы необходимо адаптировать

^опетовыми*3" глаза к темноте в течение 5—10 мин.

осветителями Наблюдение объекта следует проводить по воз

можности на нейтральном к свечению фоне.

Площадь объекта, исследуемая невооруженным глазом, не должна быть менее 2 мм2.

Длительное воздействие ультрафиолетовых лучей на кожу может вызвать ожоги. Во избежание попадания лучей в глаза при работе следует пользоваться защитными очками с простыми оптическими стеклами.

Для проведения люминесцентного анализа криминали- ДІІІЬІЬСРСІІЦІІЗ стических объектов с целью их дифференциации

ция^объектов желательно иметь источник как длинноволнового, так

методом и коротковолнового ультрафиолетового излучения,

визуального Обусловлено это тем, что одни вещества люминесци-

люминесцент- руют только в длинных, другие — в коротких ультраного анализа фиолетовых лучах, третьи — в тех и в других, но цвет

их люминесценции, в зависимости от длины волны излучателя, различен.

На цвет люминесценции некоторых веществ (технические масла, стиральные порошки, губные помады) различие в длине волны излучателя почти не влияет.

Выделения человеческого организма (слюна, сперма, моча) постоянного цвета люминесценции не имеют. Он определяется состоянием организма, характером употреблявшейся пищи и рядом других факторов. Пятна крови вообще не люминесцируют и выделяются лишь благодаря люминесценции поверхност и, на которой они находятся.

Характер поверхности следоносителя вообще оказывает большое влияние на цвет и интенсивность люминесценции объектов, в связи с чем сравнительное их исследование надо проводить в одних и тех же условиях.

Ниже даются таблицы цвета и интенсивности люминесценции объектов, чаще всего являющихся на практике предметом исследования.

Таблицы люминесцентного свечения некоторых веществ в ультрафиолетовых лучах

Таблица № 1 Цвет люминесценции Наименование Прибор «ОЛД-41» светофильтр УФС-6 Прибор «Фотон-М» светофильтр УФС-1 Интенсивность

свечения 1 2 3 4 Стиральные порошки «Астра» (СССР) фиолетовый фиолетовый яркая СМС «Кристалл» темно-голубой темно-голубой яркая «Планета» (СССР) голубой голубой яркая «Нептун» (СССР) светло-фиоле

товый светло-фиоле

товый яркая «Е» (ПНР) синий синий яркая «Мильва» (ГДР) светло-синий светло-синий яркая «Поцит» (Индия) темно-синий темно-синий яркая Цвет люминесценции Наименование Прибор «ОЛД-41» светофильтр УФС-6 Прибор «Фотон-М» светофильтр УФС-1 Интенсивность

свечения 1 2 3 4 Автомобильное масло М6/10Г1 (моторное) светло-синий светло-синий умеренная ТАД 17И (трансмис-сионное) ярко-голубой ярко-голубой яркая Литол-24 светло-бежевый

вый светло-беже

вый яркая Нигрол темно-оранже

вый темно-оранже

вый яркая Тугоплавкая смазка ярко-голубой ярко-голубой яркая Веретенное светло-фиоле

товый светло-фиоле

товый яркая Тавот светло-бежевый

вый светло-беже

вый яркая Тасол А-40 голубой голубой яркая Оружейное масло Оружейное универ светло-голубой светло-голубой яркая сальное Оружейное зимнее — » — — » — яркая Оружейное светло-желтый светло-желтый яркая щелочное Горючие материалы Бензин не люминесци- рует не люминесци- рует нет Керосин светло-голубой светло-голубой слабая Бензин с маслом М8Г ярко-синий ярко-синий яркая Мазут светло-фиоле

товый светло-фиоле

товый умеренная

Таблица №2 Строительные

материалы портланд с мине-ральной добавкой VI400 нет нет слабая темно-синий высокопрочный М-600 ВПУ пластифициро-ванный с добавкой нет нет умерен

ная коричневый шлака М400 нет нет слабая темно-фиоле

товый пластифициро-ванный с мине-ральной добавкой М-500 умеренная фиолето

вый яркая оранжевый Мел умеренная темно

розовый яркая светло-сире

невый Гипс умеренная фиолето

вый умерен

ная светло-фиоле

товый Алебастр умеренная темно-

фиолетовый умерен

ная фиолетовый Окись цинка умеренная желтый яркая светло-

желтый Окись титана Удобрения умеренная серо-фио

летовый яркая ярко-сирене

вый Простой супер-фосфат умеренная светло-

бежевый яркая темно-вишне

вый Аммиачная

селитра умеренная ярко-фио

летовый яркая ярко-фиоле

товый Аммофос умеренная серо-фио

летовый яркая фиолетовый Наименование бумаги (ГОСТ, пред ОЛД-41

УФС-6 «Фотон-М»

УФС-1 приятие) интенсив

ность цвет интенсив

ность цвет 1 2 3 4 5 Нитроаммофоска умеренная фиолетово-

пурпурный яркая светло-фиоле-

товый Нитрофоска умеренная темно-бе

жевый яркая бежевый Бумага для почто-вых документов, 7271-74, ЦБК умерен

ная бледно-

фиолето

вый яркая фиолетовый Бумага писчая, 18510-73, Архан-гельский ЦБК яркая сиреневый яркая сиреневый Бумага писчая, 18510-73, Турин-ский ЦБК яркая светло-

синий яркая светло-

синий Бумага писчая, 18510-73, ПО «С окол бумпром» умерен

ная бежевый умерен

ная светло-фио

летовый Бумага писчая, 18510-73, бум. ф-ка «Маяк революции» умерен

ная серый умерен

ная светло-фиоле-

товый Бумага писчая, 18510-73, Камская КБФ умерен

ная бежевый умерен

ная фиолетовый Бумага писчая, 18510-73, Вишер- ский ЦБК умерен светло умерен светло-фио ная серый ная летовый Бумага писчая, 18510-73, ПО «Кондровобум- пром» умерен

ная серый умерен

ная фиолетовый Бумага писчая, 18510-73, Ташкент-ская ф-ка яркая голубой яркая голубой

1 1 2 3 4 5 Бумага писчая, 18510-73, Лигат- ненская бум. ф-ка яркая светло-

синий яркая светло-

синий Бумага тетрадная, 12050-74, Свето-горский ЦБК умерен

ная светло-

синий умерен

ная светло-фио-

леговый Бумага тетрадная, 12050-74, ПО «Кондровобум- пром» умерен

ная светло-

бежевый умерен

ная светло

фиолетовый Бумага тетрадная, 12050-74, Холм- ский ЦБК умерен

ная бежевый умерен

ная светло-фио

летовый Бумага тетрадная, 12050-74, бум. ф-ка им. Ю. Янониса умерен

ная бежевый умерен

ная светло-фио

летовый Бумага тетрадная, 12050-74, Лигат- ненская бум. ф-ка умерен

ная бежевый умерен

ная светло-фио

летовый Бумага для кон-трольно-кассовых машин, 6999-68, Окуловский ЦБК умерен

ная бледно-

фиоле

товый умерен

ная фиолетовый

<< | >>
Источник: А. А. ЛЕВИ. СПРАВОЧНИК СЛЕДОВАТЕЛЯ. ОСМОТР МЕСТА ПРОИСШЕСТВИЯ. Москва «Юридическая литература» 1982. 1982

Еще по теме § 5. Применение поисковых и аналитических приборов и приспособлений:

  1. § 5. Применение поисковых и аналитических приборов и приспособлений
  2. § 1. Понятие и содержание научно - технического обеспечения АНТИКОРРУПЦИОННОЙ ДЕЯТЕЛЬНОСТИ В АСПЕКТЕ ЗАДАЧ И СОЦИАЛЬНЫХ ФУНКЦИЙ КРИМИНАЛИСТИКИ
- Административное право зарубежных стран - Гражданское право зарубежных стран - Европейское право - Жилищное право Р. Казахстан - Зарубежное конституционное право - Исламское право - История государства и права Германии - История государства и права зарубежных стран - История государства и права Р. Беларусь - История государства и права США - История политических и правовых учений - Криминалистика - Криминалистическая методика - Криминалистическая тактика - Криминалистическая техника - Криминальная сексология - Криминология - Международное право - Римское право - Сравнительное право - Сравнительное правоведение - Судебная медицина - Теория государства и права - Трудовое право зарубежных стран - Уголовное право зарубежных стран - Уголовный процесс зарубежных стран - Философия права - Юридическая конфликтология - Юридическая логика - Юридическая психология - Юридическая техника - Юридическая этика -
- Архитектура и строительство - Безопасность жизнедеятельности - Библиотечное дело - Бизнес - Биология - Военные дисциплины - География - Геология - Демография - Диссертации России - Естествознание - Журналистика и СМИ - Информатика, вычислительная техника и управление - Искусствоведение - История - Культурология - Литература - Маркетинг - Математика - Медицина - Менеджмент - Педагогика - Политология - Право России - Право України - Промышленность - Психология - Реклама - Религиоведение - Социология - Страхование - Технические науки - Учебный процесс - Физика - Философия - Финансы - Химия - Художественные науки - Экология - Экономика - Энергетика - Юриспруденция - Языкознание -
