Технология газификации

Процесс осуществляется в рабочей камере реактора, представляю­щей собой единый объем, который функционально можно разделить на три зоны:

1. Подфурменная зона слабоперемешиваемого шлака, в которую поступает образующийся при газификации угля шлак и капли метал­ла, формирующие металлическую ванну на подине.

Вывод металла и шлака из реактора осуществляется из соответствующих слоев в этой зоне. Угольные частицы не могут попасть в эту зону из-за того, что их плотность существенно ниже плотности шлака и, соответствен­но, исключается возможность потерь угля со шлаком. То есть, именно наличие этой области обеспечивает полную газификацию угольных частиц в расплаве. Скорость движения шлака здесь невелика. Это по­зволяет подину и стены этой области выполнить из огнеупорных ма­териалов

В этой области происходят реакции взаимодействия металла со шлаком как на границе металлическая ванна - шлаковая ванна, так и на границе оседающих капель металла. При содержании в шлаке оксидов железа менее 3 %, в основном это реакции распределения между металлом и шлаком серы, марганца, кремния и других при­месей.

При более высоких концентрациях оксидов железа в шлаке воз­можно обезуглероживание капель металла и металла на подине. Эта реакция сопровождается выделением СО, что приводит к улучшению перемешивания, увеличению потока оксидов железа к ванне металла и ускорению его обезуглероживания. При содержании оксидов железа более 8 % этот процесс может происходить с нарастающей скоростью и приводить к вспениванию ванны.

2. Зона интенсивно перемешиваемого шлака. В продольных стенах реактора в этой области установлены фурмы, через которые расплав продувается кислородсодержащим дутьем. В этой области происхо­дят все основные физико-химические превращения: нагрев угольных частиц, удаление из них влаги и летучих компонентов, газификация ококсованных частиц угля, растворение флюса, восстановление окси­
дов железа из шлака углеродом угольных частиц Скорость движения шлака в этой области значительна и составляет порядка 1 м/с. Поэто­му стены реактора в этой области выполнены из водоохлаждаемых элементов (кессонов), на которых образуется гарнисаж из шлака

Важнейшей частью зоны интенсивно перемешиваемого шлака яв­ляются барботажные столбы.

Барботажные столбы представляют собой восходящие газо­жидкостные потоки, генерируемые действием продувочных фурм. В основании барботажного столба находится газовое тело В нем происходит первичный нагрев дутья, его термическое расширение; начинается реагирование вовлеченных в газожидкостную струю ча­стиц угля с кислородом дутья. Сплошное газовое тело располагается практически горизонтально и распространяется в шлаковом распла­ве, при указанных интенсивностях продувки, на длину около 0,5 м. Как показано выше, состав газовой фазы в конце газового тела свиде­тельствует о прогреве дутья на этом участке до 800-1000 °С и начале химического взаимодействия по реакции Ств + 02 = СО, (в избытке кислорода), сопровождающемся ростом содержания С02 в газовой фазе. Основное термическое расширение газа происходит в конце горизонтального участка и несколько выше его. Вследствие этого величина горизонтальной составляющей импульса струи уменьша­ется и струя претерпевает достаточно резкий излом вверх, формируя собственно барботажный столб.

В газовом теле и в нижней части барботажного столба в газовой фазе высока концентрация кислорода. В то же время на нижних го­ризонтах барботируемой шлаковой ванны содержание замешанных в шлак угольных частиц незначительно. Их содержание в нижней ча­сти барботажных столбов должно быть еще меньше, поскольку при струйной продувке жидкостей содержание твердой дисперсной при­меси в области прохождения струи приблизительно на порядок ниже, чем в остальном объеме. В этих условиях горение угольных частиц в нижней части барботажного столба, как и в газовом теле, должно про­исходить в избытке кислорода (горение до С02)

По мере поднятия газожидкостной смеси в барботажном столбе в более насыщенные углем горизонты шлаковой ванны содержание угольных частиц в газовой фазе возрастает. На определенном участке столба кислород в газовой фазе практически исчезает и получает раз­витие реакция конверсии С02 углеродом угля Таким образом, кис­лород полностью расходуется на сжигание угля преимущественно в нижней части барботажных столбов, т. е. эта область является источ­ником наибольшего тепловыделения при поднятии в шлаке струи реа­гирующего газа. Выше нее, в части барботажного столба, где преиму­щественно развита реакция конверсии С02, газ и шлак охлаждаются При этом, по расчетам при нормальном для технологии количестве угля в шлаке уже к моменту поступления газа в верхнюю часть барбо­тажного столба, находящуюся в обогащенном углем поверхностном слое шлаковой ванны, газовая фаза либо уже практически инертна по отношению к углю, т. к. содержит в основном СО, Н2, N2, либо суще­ственно обогащена этими газами.

Над поверхностью шлакового расплава формируется брызговой слой с чрезвычайно развитой поверхностью «газ-шлак». Это обеспе­чивает передачу в ванну необходимого тепла из зоны дожигания.

Рассмотрим ситуацию в шлаковой ванне при относительно низком содержании в ней угольных частиц

Если содержание угля в шлаке снижается, граница исчезновения кислорода в газовой фазе барботажного столба поднимается выше, как и граница завершения конверсии СО,. Поэтому возможны ре­жимы, когда в зоне поверхностного слоя конверсия С02 будет про­текать не полно и из шлаковой ванны будет выделяться газ, содержа­щий диоксид углерода, и даже кислород. При этом тепловыделение в объеме шлаковой ванны увеличится (горение угля идет до СО,, а не до СО). Однако из-за увеличения объемов шлаковой ванны, в которых преобладают окислительные по отношению к железу усло­вия, восстановление железа прекращается или сильно замедляется, что может привести к росту его содержания в шлаке до величин, при которых может идти обезуглероживание ванны металла и неконтро­лируемое вспенивание шлака.

Ококсованные угольные частицы примерно в три раза легче шла­ка. Поэтому, даже при самых больших, допустимых по технологии, интенсивностях барботажа в шлаковой ванне наблюдается значитель­ный градиент содержания угля по высоте ванны. При этом наиболь­шая концентрация угля отмечается в тонком поверхностном слое шла­ка. При избыточной загрузке угля его содержание в поверхностном слое резко увеличивается. Фактически в поверхностном слое образу­ется динамически устойчивый «угольный» слой, плавающий на по­верхности шлаковой ванны по периферии областей выхода из ванны газа барботажных столбов (в самих этих областях шлаковый расплав обеднен углем). В этих условиях резко уменьшается интенсивность образования брызг и всплесков шлака из поверхностного слоя, в зна­чительной мере гасится волновое движение расплава. Соответствен­но, снижается интенсивность теплообмена между зоной дожигания и шлаковой ванной.

В насыщенном углем поверхностном слое шлаковой ванны значи­тельно возрастает эффективная вязкость шлакоугольной суспензии. Изменяется структура циркуляции шлака

Влияния повышения количества угля в шлаке или вязкости шлака сходны. При повышенной вязкости шлака или большом содержании угля в шлаке интенсифицируется коалесценция пузырей в барботаж­ных столбах, большая диссипация кинетической энергии приводит к локализации движения шлака в основном у границ барботажных столбов. Шлаковая ванна приближается к состоянию пробоя При очень низкой вязкости шлака, которая наблюдалась при значительном содержании в нем оксидов марганца, также имелись признаки работы продувочных фурм в режиме пробоя.

При пробое высота шлаковой ванны резко уменьшается (т. к. сни­жается газонасыщение расплава) и, соответственно, поверхность шлака отдаляется от факела дожигания; ослабевает брызго- и волноо­бразование, возрастает вероятность выхода из ванны непрореагиро­вавшего кислорода дутья.

Уголь по поверхности ванны распределен неравномерно В зонах прохода газа барботажных столбов содержание угля, по крайней мере, на порядок ниже, чем в окружающем пространстве. Действием по­токов шлака, выходящего из «султанов» барботажных столбов, уголь оттесняется на периферию ванны - к боковым стенкам, а также со­средоточивается в межфурменном пространстве, преимущественно, вдоль осевой линии реактора. У боковых стенок содержание угля в поверхностном слое может быть максимальным. Здесь наиболее ве­роятно появление сплошного угольного слоя.

3. Зона выше шлакового расплава Фактически эта часть реактора- газификатора является нижней частью котла, однако, функционально принадлежит газификатору. В этой зоне находится значительное ко­личество брызг шлака. Брызги шлака вместе с наплесками образуют на стенах непрерывно стекающую шлаковую пленку. В стенах рас­положены фурмы для частичного дожигания газов, выделяющихся из шлаковой ванны. Эти фурмы предназначены для поддержания и регулирования температуры шлаковой ванны и используются по мере необходимости. В связи с тем, что стены в этой части реактора под­вергаются интенсивному воздействию факела дожигания и стекаю­щей по стенам пленки шлака, они также выполнены из охлаждаемых элементов, на которых образуется шлаковый гарнисаж

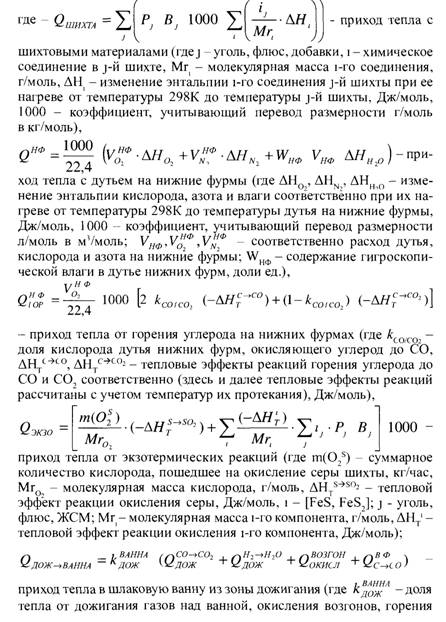

Условно можно следующим образом описать процессы, происхо­дящие в различных зонах реакционного пространства:
