Футеровочные плиты отечественных производителей

Компании, занимающиеся поставками запасных частей оборудования цемент-

16 ной промышленности, постоянно работают над повышением коэффициента ис­пользования оборудования. Исследуется использование современных материалов (полиуретан, керамика), изучается процесс измельчения при помощи численного моделирования.

Рынок отечественных производителей футеровок для шаровых мельниц в Рос­сийской Федерации представлен следующими компаниями:

1. ЗАО "Индустрия Сервис" (г. Тула);

2. ЗАО "ТД "Кварц" (г. Железногорск);

3. ЗАО "Сибнордтехкомплект" (г. Новосибирск);

4. ВНТК (филиал) ВолгГТУ (г. Волжский);

5. ООО "Уральский завод РТИ" (г. Первоуральск);

6. ООО "ЗЛЗ-Метапласт" (г. Златоуст).

ЗАО «Индустрия Сервис» уже более 15 лет является поставщиком оборудова­ния и запасных частей на цементные заводы России и СНГ и в настоящее время предлагает полный ассортимент запасных частей к дробильно-размольному обо­рудованию и вращающимся печам. Деятельность предприятия включает следую­щие направления: жаропрочное литье; марганцовистое литье; цветное литье; чу­гунное литье; огнеупоры; подшипники; ферросплавы; футеровки; поковки; станки и многое другое [56].

Завод реализует литые резиновые футеровки для мельниц полной комплекта­ции (готовность "под ключ"). Комплект включает футерующие элементы бараба­на (плиты, лифтеры, люки), торцевые плиты, решетки (разгрузочные, межкамер­ные), бутары. Применимость - для шаровых мельниц МШР, МШЦ, ММС, СМ с диаметром барабана от 1,5 до 7,0 м.

ТД "Кварц" занимается разработкой и производство футеровок для мельниц более 20 лет [2]. Для цементной отрасли промышленности освоен тип трубных шаровых мельниц диаметром от 2 до 4,2 м.

Наибольшее внимание при проектировании футеровок уделяется конфигура­циям футерующих элементов барабана.

ментов (DEM), которые позволяют рассчитать траектории движения шаров при проведении проектных работ. Для выполнения всех работ по проектированию но­вых типов футеровочных плит в компании создан исследовательский блок, вклю­чающий: промышленную лабораторию (для подбора оптимальных свойств резин под конкретные условия эксплуатации) и IT-лабораторию (для моделирования процессов измельчения и обоснования оптимального профиля футеровок).

Волжский научно-технический комплекс Волгоградского государственного технологического университета ВолгГТУ (филиал) - опытно-производственное государственное предприятие, созданное в 2000 году на базе Всесоюзного научно­исследовательского и конструкторско-технологического института резиновой про­мышленности (ВНИКТИРП), основанного в городе Волжском в 1958 году [35].

Выбор важнейших параметров, которые влияют на износоустойчивость и про­изводительность мельниц (толщины, размеров и профиля плит) зависит от диа­метра барабана и скорости вращения мельницы, измельчающей среды, крупности материала.

Уральский завод РТИ начал заниматься футерованием мельниц для цементной промышленности с 2007 года. Была предложен вариант с использованием рези­номагнитной футеровки (РМФ) для мельницы 03,2х15 м для ООО "Топкинский цемент".

Основанием для выбора резиномагнитной футеровки было следующее: сокра­щение сроков монтажа, меньший вес футеровки, уникальная схема укладки и улучшение условий труда технического персонала. Использование РМФ позволи­ло поддерживать и наращивать производительность мельниц на всех стадиях из­мельчения [94].

Компания "Сибнордтехкомплект" разработала и внедрила резино-магнитную футеровку (РМФ) [49]. Целью исследования было снижение затрат на монтаж и повышение долговечности футеровки. Крепление резиновых частей к корпусу мельницы осуществляется постоянными магнитами Nd-Fe-B.

Для определения оптимального профиля футеровки в компании "Сибнордтех- комплект" используется ряд программ численного (компьютерного) моделирова­

ния. Кроме того, на специально созданном макете мельницы диаметром 400 мм определяется траектория движения материала внутри барабана. Совместное ис­пользование численного и физического моделирования позволяют рассчитать примерный срок износа футеровки и ее оптимальную форму, при котором увели­чивается производительность мельницы [86].

ООО "ЗЛЗ-Метапласт" - один из лидеров рынка по поставке оборудования для цементной отрасли. За годы работы завода освоено более 34 позиций разнообраз­ных конструкций бронеплит для футеровки трубных мельниц помола сырья и клинкера [87].

Научно-технический потенциал компании направлен на разработку броневых плит со специальным унифицированным профилем, сохраняющим практически постоянным коэффициент сцепления с мелющей загрузкой, предотвращая сколь­жение загрузки по бронеплите и увеличивая энергообмен в системе "бронеплита - мелющие тела - размалываемый материал". Все новые конструкции бронеплит запатентованы.

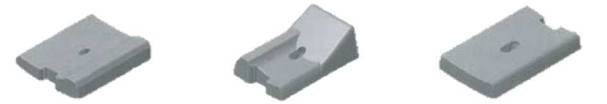

Рисунок 1.3 Виды бронеплит, выпускаемых на "ЗЛЗ-Метапласт"
