ПРИЛОЖЕНИЯ

Приложение 1

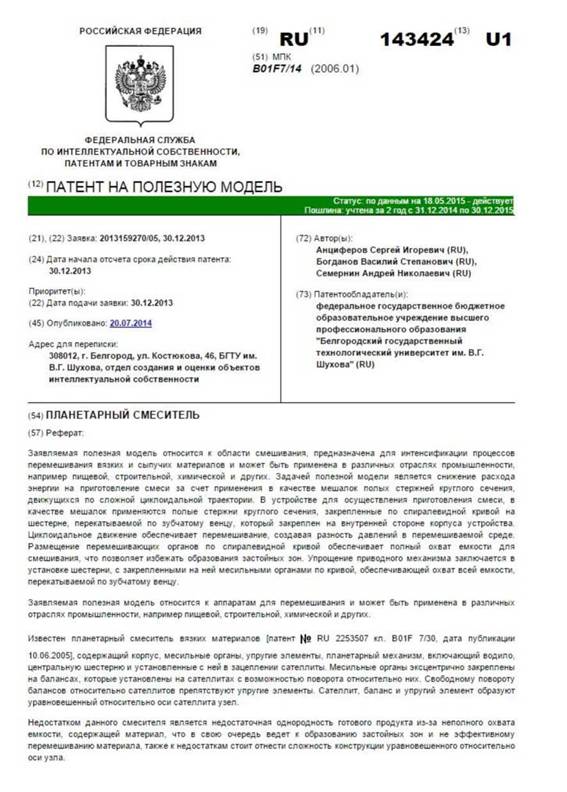

Патент на полезную модель № 143424

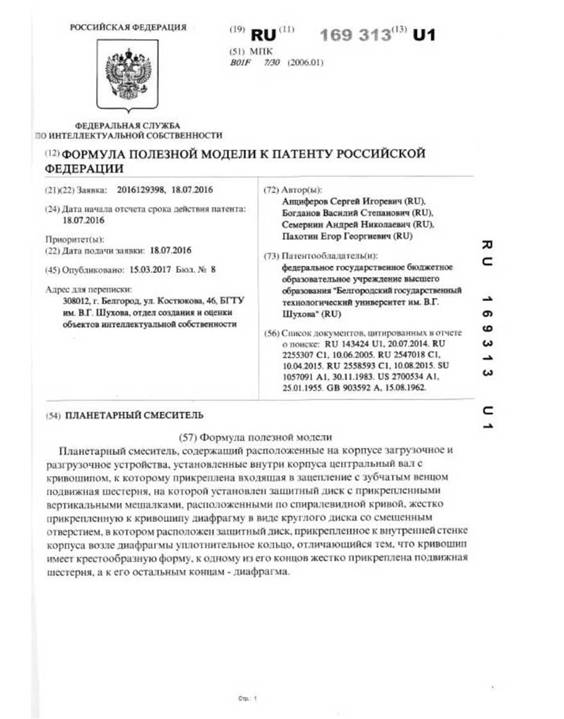

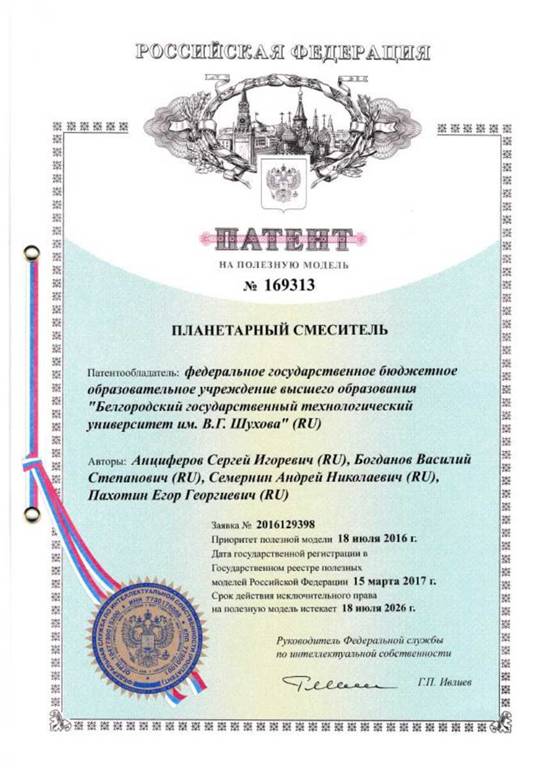

Патент на полезную модель № 169313

Приложение 2

Акт внедрения результатов работы

Комиссия в составе: председатель Латышев С.С., члены комиссии: Богданов А.Н., Фадин Ю.М., Несмеянов Н.П., Анциферов С.И.

Таблица 1

Состав финишной шпаклевки для отделочных работ "ФЦ-200"

Используемый полупромышленный образец планетарного смесителя периодического действия имеет следующие технические характеристики:

1.

2. Время смешивания компонентов смеси - 40...60 с;

3. Время одного цикла работы смесителя (загрузка + смешение + разгрузка) - 100-120 с;

4. Частота вращения вала - 0-300 мин¹;

5. Количество рабочих органов - 7-11 шт.

6. Мощность привода - 2,2 кВт;

7. Габаритные размеры, мм:

высота - 1271;

длина - 845;

В результате испытаний полупромышленного смесителя были получены образцы сухой строительной смеси, технические характеристики которой (табл. 2) определялись по стандартным методикам.

Таблица 2

Основные результаты полупромышленных испытаний планетарного смесителя периодического действия на ООО «Боникс»

Анализ гранулометрического состава смеси показал, что при смешении в планетарном смесителе происходит доизмельчение сухих компонентов смеси. Это положительно влияет как на физико-механические, так и технологические свойства готового продукта.

Использование полученной фасадной шпаклевки на бетонной поверхности показало, что после полного ее твердения не было обнаружено трещин, расслоений и усадки.

Результаты экономических расчетов показали, что себестоимость одной тонны сухих строительных смесей после внедрения смесителя предлагаемой конструкции снизится на 50 рублей, экономический эффект от внедрения составит 335 тыс.

По результатам промышленной апробации, теоретическим и экспериментальным исследованиям предлагаемая конструкция планетарного смесителя может быть рекомендована для разработки промышленного образца и внедрения в различные отрасли при получении ССС.

Председатель комиссии:

Приложение 3

Расчет экономической эффективности предлагаемой конструкции планетарного смесителя

В таблице 7.1. представлена производственно-экономическая программа выпуска сухих строительных смесей рассчитанная до и после предложения по

вводу планетарного смесителя в технологическую линию производства.

Выпуск продукции до внедрения:

где Q- часовая производительность смесителя, Q=1 т/час;

Т_кал - календарный фонд времени, Ткал=252 дн-8 час.=2016 час.; кжспл - коэффициент экстенсивного использования оборудования.

S₇=1-2016-0,75=1612,8 т.

По причине уменьшения времени смешивания сыпучих материалов за счет создания сложного движения по циклоидальной траектории компонентов смеси внутри планетарного смесителя, возможно увеличение выпуска продукции на 5%: В₂= 1612,8∙1,05= 1693,4 т.

Таблица 7.1.

Производственная программа

Потребность в основных средствах для осуществления проекта представлена

в таблице 7.2.

Таблица 7.2.

Потребность в основных средствах, тыс. руб.

В связи с уменьшением затрат на электроэнергию рассчитаем изменение себестоимости продукции после внедрения.

Результаты всех расчетов представим в таблице 7.3. За основу примем средние показатели по отрасли производства на тонну сухих строительных смесей.

Таблица 7.3.

Калькуляция себестоимости 1 тонны сухих строительных смесей

1. Удельная норма расхода электрической энергии по экспериментальным данным сократится с 2,8 до 2,4 кВт.

АСэ =(Н1-Н₂)-Цэл, (7.2)

где Ні - удельная норма расхода электроэнергии до внедрения, кВт-час;

Н₂ - удельная норма расхода электроэнергии после внедрения, кВт-час;

Цэ - стоимость одного киловатта электроэнергии, руб.

АСэ = (2,8-2,4)∙3,5=1,4 руб.

После внедрения смесителя увеличится объем производства на 5% (416 тонн), то возникнет потребность в дополнительном оборотном капитале (материальных ресурсах):

Таблица 7.4.

Увеличение оборотного капитала на планируемый прирост объема

производства примем в размере 10% от общей потребности: 6830,06∙404∙0,1=276 тыс. руб.

Общие инвестиционные затраты на проект представлены в таблице 7.5.

Таблица 7.5.

Полные инвестиционные издержки

На базе имеющихся данных составим отчет о планируемых финансовых результатах от предлагаемого внедрения смесителя.

На основе имеющихся данных составим прогноз финансовых результатов.

Таблица 7.6.

Прогноз финансовых результатов

План денежных потоков составляется для планирования фактических поступлений денежных средств на расчетный счет и фактических платежей с учетом реальных сроков (графиков) по трем видам деятельности: по операционный (основной производственной), по инвестиционной и финансовой деятельности.

Основными показателями оценки эффективности данного проекта являются:

1.Интегральный экономический эффект (NPV, ЧДД) - разность совокупных доходов от реализации продукции, рассчитанной за период реализации предлагаемой конструкции смесителя, и всех видов расходов, суммированных за тот же период с учетом фактора времени.

где P_n- годовые денежные поступления в течение nлет;

IC- инвестиции в проект;

r- ставка дисконтирования, r =20%;

n- количество периодов.

NPV =(710+590+492+410)-642=1560 тыс. руб.

Таким образом, интегральный экономический эффект NPV>0, следовательно, проект эффективен.

Таблица 7.7.

Модель дисконтированных денежных потоков

2. Индеке доходноети (PI, ИД) - отношение приведенных эффектов к приведенным (дисконтированным) капиталовложениям.

PI = (708+590+492+410)∕636 =3,46

Так как, PI>1 (то есть результаты больше затрат), то внедрение считается эффективным.

Рис. 7.1. Финансовый профиль внедрения

3. Срок окупаемости (Ток) - минимальный временной интервал, за пределами которого интегральный экономический эффект останавливается, а затем становится положительным, то есть это период времени, через который затраты полностью покроются результатами.

где t_x- количество периодов, при которых NPV
