Осветительное устройство
состоит из зеркала, ирис-диафрагмы и конденсора.
Зеркало служит для отражения идущих от источника лучей по направлению к объективу и через него внутрь микроскопа. Одна сторона зеркала плоская, другая - вогнутая.
При работе с конденсором следует пользоваться только плоскими зеркалами. Вогнутое зеркало может применяться при работе без конденсора с объективами малых увеличений. Конденсор - система линз, собирающих лучи, отраженные зеркалом. При микроскопировании с дневным светом конденсор должен быть поднят до уровня предметного стекла. При искусственном освещении конденсор опускается до появления при малом увеличении изображения источника света в плоскости препарата. Интенсивность света, подаваемого в микроскоп, правильнее всего регулировать вращением ручки трансформатора. Ирисовая диафрагма расположена под линзами конденсора и состоит из ряда стальных сегментов. Ирис-диафрагма обеспечивает нужную контрастность изображения. Окрашенные препараты лучше просматривать при открытой почти полностью диафрагме. Неокрашенные объекты следует изучать при суженном отверстии диафрагмы, причем необходимо тем сильнее уменьшать отверстие, чем нежнее структура изучаемого объекта.Осветители бывают в виде отдельного устройства, накладные, а также встроенные в штатив микроскопа. Осветитель ОИ-19 (ЛОМО) с низковольтной лампой накаливания (8В, 20Вт) предназначен для работы со всеми типами микроскопов, снабженными поворотным зеркалом. Осветитель накладной упрощенный ОИ-31 (ЛОМО) устанавливается на микроскопе БИОЛАМ, предназначен для работы с малыми и средними увеличениями, не позволяет проводить настройку света по Кёлеру (рис. 4). Встроенный осветитель позволяет проводить микроскопию как в проходящем, так и в отраженном свете (рис. 5).

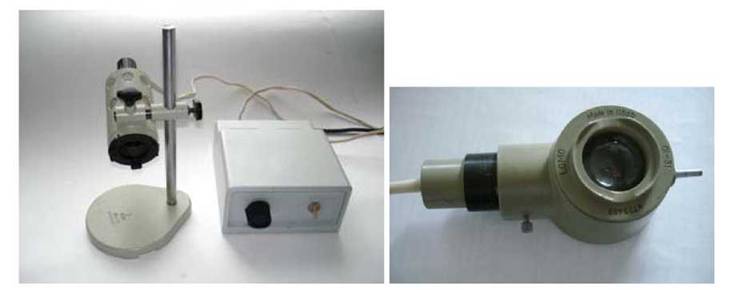

Рис.
4. Типы осветителейОИ-19 - слева, ОИ-31 - справа

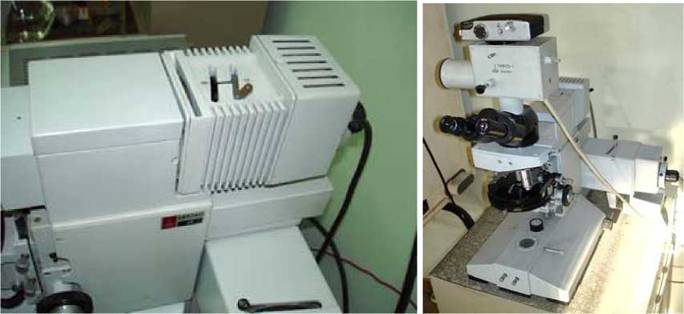

Рис. 5. Микроскоп Биолам со встроенным осветителем
Основная характеристика микроскопа - его увеличение. Линейным увеличением любой оптической системы называется отношение величины изображения, даваемого этой системой, к величине рассматриваемого предмета, выражается оно отношением
где В - линейное увеличение, f - величина изображения; l - величина предмета.
Увеличение микроскопа при данной длине тубуса равно произведению увеличений объектива и окуляра. Для более полного использования разрешающей способности объектива и лучшего просмотра структуры препарата необходимо применять полезное увеличение. Установлено, что полезное увеличение микроскопа не может превышать числовую характеристику объектива более чем в 1000 раз. Допустим, что имеется объектив с увеличением х90 и апертурой 1,25. Полезное увеличение 1000 х 1,25 = 1250. Исходя из полезного увеличения, подбирают оптимально подходящий данному объективу окуляр. Разделив найденную величину полезного увеличения на увеличение используемого объектива, находят величину максимального увеличения окуляра, нужного для работы. 1250/90 = х14. В данном случае лучше использовать окуляр с увеличением х10. При большем увеличении (например, х15) освещенность станет меньшей, а детали структуры окажутся расплывчатыми.
