Проектирование перспективных коллекции ювелирных изделий Lanata

Подготовительный этап проектирования начинается с формирования проектного задания. Целью проектирования является создание перспективной коллекции эксклюзивных ювелирных изделий для девушек 16-25 лет.

Необходимо разработать ювелирные украшения для повседневного ношения, для людей со средним уровнем доходов. Общая тенденция формообразования коллекции основана на биологических исследований представителей морского планктона - диатомовых водорослей. Формы этих одноклеточных организмов удалось получить только при помощи электронного микроскопа. Человечество впервые увидело структуру бионических объектов подобных конфигураций (см. рис. 105). Выбор этой группы природных объектов обусловлен результатами исследований бионических прототипов XX века, которые относят категорию объектов микробиологии к новым направлениям исследования форм природы. Функциональный аспект отражается в моделировании конструкций изделий, в которых элементы закрепки камней образуют форму ювелирного украшения. В классических ювелирных украшениях элементы закрепки камней (касты), в основном, выполняются как отдельные части конструкции, часто противоречащие общей логике формообразования. Ассортимент определен тремя моделями колец и семью моделями кулонов.

Стилистические аспекты определены тенденциями бионического дизайна мебели, архитектуры, промышленных объектах.

Эргономические аспекты определяются степенью контакта человека и украшения - ежедневный контакт. Для анализа колец были использованы метод и результаты эргономических исследований (рис. 94, 3 глава).

Технологические требования для колец определены в разработке элементов крепления камней в зонах свободного развития формы изделия.

Второй - бионический этап, основан на формировании запроса к природе для поиска аналогии формообразования. Запрос основан на функциональных аспектах конструкций кольца и кулона.

Нами обнаружена аналогия между элементами закрепки камней в ювелирных изделиях и накоплением влаги растительными объектами. Влагосборные и влагопроводящие элементы выглядят как кр алана или каст с камнем, только у растения вместо камня фиксируется капля воды. В форме и функциональном содержании этих элементов обнаружена аналогия формообразования природы и ювелирных украшений (см. рис. 103.). Таким образом, первый этап поиска - это исследование элементов конструкции растительных форм, выполняющих функцию сбора влаги.

Следующая аналогия природного и ювелирного формообразования заключается в моделировании формы ювелирных украшений на основе процессов роста растительных форм. Растения развиваются из одной точки - семени и постепенно самоконструируются во времени - растут. Так и ювелирные изделия имеют точку развития и путь развития.

На основе данных исследования законов бионического формообразования мы выявили группы многогранников (см. рис. 85, глава 3). Все формы многогранников обладают пространственной симметрией. По нашим данным этот вид симметрий недостаточно изучен и применен в практике ювелирного искусства. Поиск бионических аналогов с пространственной симметрией форм является третьим пунктом запросов к бионическим системам для коллекции Lanata.

На основе информации предшествующих этапов исследований мы классифицировали системы природы по общим бионическим запросам. В результате, установлено, что при создании бионической модели ювелирного изделия моделируются бионические системы с механической формой движения, при этом создается модель, воспроизводящая структурные аспекты жизни на уровне клеток и бионических популяций, с моделированием функций природного прототипа.

В результате исследований природных форм мы определили две категории бионических прототипов:

• влагопроводящие трубчатые элементы растений;

• диатомовые водоросли;

• формы кристаллов с ярко выраженной пространственной симметрией.

Законы формообразования прототипов основаны на процессах ветвления бионических форм на основе пространственных групп симметрий, представленной в виде геометрического аналога формами кристаллических многогранников.

Третий, моделирующий этап, начинается с определения структуры моделирования ювелирных изделий. В начале необходимо создать модель- копию бионического аналога (прототип 1), затем модель на основе выбранной аналогии формообразования (прототип 2) и модель ювелирного изделия (прототип 3).

В программе трехмерного моделирования 3D МАХ 5.0 были построены 10 моделей ювелирных изделий. На их основе сделаны электронные фотографии для создания эскизов и файлы моделей для машин трехмерного прототипирования. Созданы 5 видеороликов.

В рамках работы осуществлен монтаж 10 эскизов ювелирных изделий коллекции в программе Adobe Photoshop 7.

На оборудовании быстрого прототипирования созданы 20 восковых моделей ювелирных изделий.

1. Подготовительный этан

1. Проектное задание

Цель: разработка коллекции

ювелирных украшений

малосерийного промышленного

выпуска для девушек возраста 15-25 лет.

Материалы: серебро 850 пробы, белое золото 585 пробы, цирконы, бриллианты.

Количество изделий. 10 моделей.

2. Концепции коллекции

Назначение: ювелирные украшения для потребителя со средним достатком, для повседневного ношения.

Концепция дизайна: украшения с современным бионическим дизайном, направленным на поиск новых вариантов расположения и фиксации декоративных элементов (камней, жемчуга). Каст, как элемент формы.

Последовательности кастов образуют общую форму украшения.

4. Стилистические аспекты

Формирование основано на моделировании

стилистики:

бионическом

объектов

микробиологии, подводной флоре, современных концепциях создания объектов дизайна и архитектуры.

5. Эргономические аспекты

Степень контакта с человеком: повседневный контакт, комфортный дизайн.

Эргономические аспекты колец и кулонов отражены на рис. 94,96.

3. Ассортиментная карта

Кольца

Конструкция: перстень Количество: 3

Кулоны

Конструкция: кулон, подвес Количество: 7

6. Технологические аспекты

Технологические параметры колец заключаются в наличии элементов закрепки камней в зонах свободного роста формы (см. рис, 95).

Технологические параметры кулона заключаются в расположении элементов фиксации на цепочке (и др. видах) и элементов закрепки камней.

2. Бионический этап

1. Формирование запроса к бионическим прототипам на основе функциональных аспектов изделий

В соответствии с эргономическими и технологическими параметрами форм проектируемых изделий определены следующие функциональные аспекты:

1. Капля росы во влагопроводящих элементах растения - как блестящий камешек в элементах закрепки украшений.

2. Построение конструкции украшения, как аналогия с ростом формы растения.

3. Направления роста конструкций

украшений основаны на

пространственной симметрии

многогранников.

2. Классификация систем природы по содержанию функциональных аспектов проектируемого изделия

Создание бионической модели ювелирного изделия:

1. Моделируются бионические системы с механической формой движения.

2. Создается модель, воспроизводящая структурные аспекты жизни.

3. На уровне клеток, бионических популяция.

4. Моделирование функций бионических прототипов.

3. Определение бионических прототипов

1. Водопроводящие трубчатые элементы травянистых растений.

2. Соцветия травянистых растений.

3. Диатомовые водоросли.

4. Определение законов формообразования бионических прототипов

1. Направление ветвления элементов растительных форм. Возможны фрактальные принципы ветвления.

2. Пространственная симметрия на основе многогранников.

3. Моделирующий этап

1. Структура этапов моделирования Создание 3 моделей колец и 7 моделей кулонов.

1. Создание модели бионического прототипа - прототип 1.

2. Создание модели отдельного элемента бионического прототипа - прототип 2,

3. Создание модели ювелирного изделия - прототип 3.

При моделировании прототипа 2 используются функциональные параметры изделия.

Количество моделей на всех трех этапах не ограничено,

В процессе моделирования возможно нарушение последовательности этапов создания моделей.

2. Разработка трехмерных моделей проектируемых изделий с последующим применением технологий прототипирования

Построение трехмерных моделей 10 ювелирных изделий,

1. Моделирование общей формы ювелирного украшения.

2. Моделирование технических элементов конструкции украшения.

3. Визуализация построенных моделей.

4. Подготовка файла для процесса быстрого прототипирования.

3. Монтаж эскизов, технической и презентационной документации

1. Монтаж десяти эскизов разработанных изделий.

2. Монтаж и редактирование технической документации.

3. Подготовка печатной продукции по разработанной коллекции.

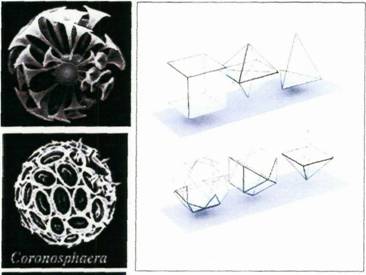

Рис. 105. Определение бионического прототипа и законов его формообразования к коллекции Lanata.

Hraardosphacra

Высшая категория кристаллов с кубической сингонией:

Куб

Октаэдр

Тетраэдр

Оси 2-го порядка > 2 Оси симметрии 3-го порядка

На рисунке показан анализ формообразования природных прототипов для коллекции эксклюзивных украшений Lanata-Nauka.

Виды бионических прототипов диатомовые водоросли и растения. Динамика формообразования основана на аналогии с процессами роста элементов бионических прототипов, направления которых определяются пространственной симметрией. В процессе исследования установлено, что направление роста элементов бионических прототипов совпадает с пространственной ориентацией граней у многогранников типа октаэдр и икосаэдр.

4.3.
