§ 1. Фотосъемка на месте происшествия

Порядок фото- Полнота фиксации обстановки при осмотре места

графирования происшествия путем применения фотосъемки обеспе-

обстановки чивается осуществлением принципа перехода от обще-

места го к частному.

происшествия щие, обзорные, узловые и детальные снимки. Ориенти

рующие, обзорные снимки и снимки наиболее важных участков места происшествия (узловые) целесообразно сделать в начальной стадии осмотра, пока не нарушена обстановка; частные же особенности целесообразнее фиксировать при детальном осмотре.

Не следует включать в кадр понятых и других Ориентирующие участников осмотра, так как никакого доказатель-

сниики ственного значения это не имеет и лишь мешает

восприятию.

Задачей ориентирующих снимков является запечатление места происшествия и окружающей обстановки, путей подхода к нему, характерных примет и ориентиров, позволяющих по снимкам уяснить положение места происшествия.

Точки, с которых ведутся съемки, направление съемки и границы ориентирующих снимков следует выбирать так, чтобы по фотоснимкам можно было уверенно опознать место осмотра на фоне окружающей обста-новки. Точки, с которых производилось фотографирование, целесообразно отобразить на плане, что облегчит восприятие изображенного на снимках.

Точки съемки для изготовления ориентирующих Пансюамная снимков избираются на достаточном удалении. Если в

съемка кадр не помещается все пространство, которое надо

сфотографировать, применяется прием панорамной съемки.

При съемке с близкого расстояния применяется способ линейной панорамы, когда объект фотографируется по частям с нескольких точек, расположенных йа равном расстоянии от объекта (рис. 46), а при съемке с дальнего расстояния — способ круї овой панорамы, когда объект фотографируют по частям, поворачивая аппарат на штативной головке (рис.

Рис. 47. Схема фотосъемки по способу круговой панорамы

Рис. 46. Схема фотосъемки по способу линейной панорамы

Участки, фотографируемые дважды, составляют примерно 10—15% площади кадра.

Все кадры, составляющие панораму, должны быть сняты при одинаковом освещении, с одной и той же диафрагмой и выдержкой и с установкой объектива на одной и той же высоте от уровня земли. В этом случае целесообразно использовать штатив или при его отсутствии воспользоваться куском шпагата длиной 2,5—3 м (рекомендуется, держа фотоаппарат и концы шпагата в руках, наступить на образовавшуюся петлю ногой, натянуть шпагат и произвести съемку).

На обзорных снимках запечатлевается общий вид ме- Обзорные снимни ста происшествия. Границы изображаемого на этих снимках должны совпадать с границами места про-исшествия.

Место происшествия фотографируется как минимум с двух противоположных сторон. На снимках должны быть зафиксированы ориентиры, необходимые для правильного восприятия запечатленного на них при фотографировании с разных точек.

Узловые снимки

Как правило, объектами узловой съемки являются участки с предметами и следами, приобретающими значение вещественных доказательств. На таких снимках фиксируется положение следов и предметов — вещественных доказательств на месте происшествия на фоне окружающих предметов.

Рекомендуется, чтобы на узловом и обзорном снимках были общие ориентиры.

По времени узловую съемку целесообразно совместить с обзорной.

Детальная съемка следов и предметов—вещественных Детальная доказательств производится обязательно в случаях,

съемка когда:

следы и предметы — вещественные доказательства не могут быть изъяты с места происшествия;

они быстро изменяются под воздействием внешней среды;

изъятие следов сопряжено с возможностью их порчи или утраты при транспортировке.

Детальные снимки должны содержать криминалистическую информацию о предметах и следах, выявлять особенности формы, размеров, взаимного расположения их частей и отдельные признаки.

Изображения объектов при детальной съемке должны занимать (вместе с масштабной линейкой) все поле кадра.

Удлинительные кольца помещаются между объекти- Удликительные ВОМ и камерой. Комплект колец для аппарата «Зенит-

кольца Зм» с резьбой объектива М39х1 состоит из четырех

штук. Кольцо № 1 имеет высоту цилиндрической

части — 5 мм, кольцо № 2 — 8 мм, кольцо № 3 — 16 мм и кольцо № 4 —

26 мм.

Таблица пользования удлинительными кольцами Масштаб съемки Номера колец от 1/10,5 до 1/5,2 1 1/6,6 до 1/4,0 2 1/4,0 до 1/2,9 1 и 2 1/3,2 до 1/2,4 3 1/2,5 до 1/1,2 1 и 3 1/2,0 до 1/1,7 4 1/1,7 до 1/1,5 1 и 4 1/1,5 до 1/1,3 2 и 4 1/1,4 до 1/1,2 1,2 и 4 1/1,2 до 1/1,1 3 и 4 1/1,1 до 1/1,0 1,3 и 4 В связи с тем, что при использовании удлинительных колец объектив удаляется от плоскости пленки, освещенность последней по сравнению с освещенностью при обычном положении объектива уменьшается. Поэтому при определении выдержки надо исходить не из установленной на объективе диафрагмы (Д), а из большей (Д,). При этом Д, = Д(А+ 1), где А — масштаб съемки.

Например, на объективе установлена диафрагма 4, масштаб съемки 1/2 натуральной величины, следовательно Ді =4(1/2+1) = 6. В данном случае при установленной на объективе диафрагме 4 при определении выдержки надо исходить из диафрагмы 6, но поскольку таковая на шкале не обозначается, то приближенной к ней — 5, 6.

При незначительном изменении нормального положения объектива (использование колец № 1,2) уменьшение освещенности существенной роли не играет.

При использовании фотоаппарата «Зенит-В» или «Зенит-Е» с диаметром резьбы объектива М42 х 1 применяют новый комплект удлинительных колец, состоящий из трех штук.

В этом случае руководствуются следующей таблицей: Номера колец, применяемых для съемки Расстояние от снимаемого объекта до плоскости пленки в см Увеличение выдержки по сравнению с обычными условиями съемки 1 от 50 до 35 2 от 32 до 27 1,5 1 и 2 от 26 до 24 2,0 3 от 23 до 22 2,0 1 и 3 от 22 до 21 2,5 2 и 3 21 3 1,2 и 3 21 3,5 Цифровые В ходе обзорной и узловой фотосъемки в ряде случаев

таблички должны быть использованы специальные цифровые

таблички, входящие в фотокомплект для следователя.

при съемке на месте происшествия с их помощью могут быть обозначены отдельные объекты. При этом:

таблицу можно положить рядом с объектом в одной плоскости с ним; используя пружинные стойки, укрепить вертикально около обозначаемого предмета; положить или повесить на сам предмет, если это не вызовет его повреждений и не помешает съемке каких-либо деталей;

таблица может быть обращена к аппарату стороной, где имеются цифры, или же обратной, окрашенной черной краской стороной, на которой мелом наносят необходимое обозначение;

с учетом того, что размер таблицы — 10 х 5 см, она может быть использована в качестве масштаба при масштабной фотосъемке крупных фиксируемых объектов.

В дальнейшем при составлении протокола и описании в нем осмотрен-, ных предметов указывается их обозначение на соответствующей табличке. Расшифровка имеющейся на снимке нумерации дается и в соответствующей подписи под ним.

Метод метрической съемки применяется в тех случаях, Метрическая когда требуется получить снимки, позволяющие впо-

съеика следствии определить действительные размеры за

фиксированных объектов и величину расстояний между ними, а в необходимых случаях составить план сфотографированной местности.

При метрической съемке с глубинным масштабом, представляющим собой ленту с делениями, равными одному, двум или трем фокусным расстояниям, фотоаппарат устанавливается в таком положении, чтобы его оптическая ось была параллельна снимаемой поверхности. Глубинный масштаб укладывается от фотоаппарата на пол (землю) параллельно оптической оси объектива. При этом начало ленты должно находиться точно под объективом (рис. 48).

Рис. 48. Схема установки глубинного масштаба

Если длина деления глубинного масштаба равна одному фокусному расстоянию и отпечаток с негатива получен проекционным способом с увеличением, то для определения действительных размеров высоты или ширины предмета число делений масштаба, против которых располагается предмет, уменьшают на единицу, затем высоту или ширину изображения данного предмета на фотоснимке умножают на это число и полученное произведение делят на масштаб увеличения при печати.

Например, ширина изображения предмета на снимке равна 5 см, линия его основания находится на 25-м делении глубинного масштаба, а снимок отпечатан с увеличением в 4 раза.

При расчете размеров предмета по снимку, изготовленному контактным способом, действие деления не производится (так как масштаб увеличения равняется единице).

Расстояние между двумя предметами в глубину можно определить умножением фокусного расстояния объектива на число делений глубинного масштаба, располагающихся между этими предметами. Расстояния по диагоналям рассчитываются по правилам геометрии: квадрат гипотенузы равен сумме квадратов двух катетов.

Для изготовления метрических фотоснимков места происшествия может быть использована также специальная фотограмметрическая стереокамера МК-120 «Цейсе», применяемая сотрудниками ГАИ для съемки мест дорожно-транспортных происшествий. Полученные в результате съемки стереонегативы позволяют с помощью специального прибора вычертить масштабный план места происшествия и по нему с высокой точностью замерить все расстояния.

Для изготовления ориентирующих, обзорных и узло- Сменные вых фотоснимков нередко применяют широкоуголь-

объективы ный объектив (например, «Мир-1») и телеобъектив

(например, «Таир-11»).

Объектив «Мир-1» применяется:

а) при недостаточной освещенности, когда объективом с относительным отверстием 1 : 3,5 (И-50) нельзя снимать с выдержкой 1/30 сек. (относительное отверстие объектива «Мир-1» 1 : 2,8, соответственно светосила больше);

б) если размеры помещений не позволяют отойти от объекта съемки на такое расстояние, чтобы он целиком поместился в кадре;

в) при фотографировании трупа сверху (вместо линейной панорамы);

г) при выполнении обзорных снимков, когда на одном снимке требуется запечатлеть пространство, которое с этой же точки не может быть целиком сфотографировано нормальным объективом.

Телеобъектив «Таир-11» применяется для фотографирования:

а) объектов, когда требуется с определенной точки съемки получить их изображение в более крупном масштабе , чем это возможно при фотографировании нормальным объективом (например, таких, к которым невозможно приблизиться, — объектов, отделенных водной преградой, И т.

б) в высоких помещениях, когда необходимо зафиксировать отдельные участки потолка и стен со следами преступления.

Применяя «Таир-11», надо помнить, что он относится к объективам со средним фокусным расстоянием (135 мм) и не рассчитан на съемку особо удаленных предметов.

Из числа сменных объективов надо отметить объектив «Индустар-61 L/ F» 2,8/50 мм. Имея специальную оправу с узлом предварительной установки диафрагмы, он позволяет производить фотографирование с расстояния 30 см до бесконечности и получать с этого расстояния без промежуточных (удлинительных) колец снимки следов, предметов и документов.

Для фотографирования с расстояния меньше, чем 0,3 м, можно применить комплект из трех удлинительных колец с резьбой М42 X1 (фотоаппараты: «Зенит-Е», «Зенит-ТТЛ»), Для применения колец в аппарате «Зенит-ЗМ» требуется специальное переходное кольцо. Этот объектив целесообразно применять при детальной съемке.

Следует учитывать, что углы изображения объективов по горизонтали и вертикали различны, в связи с чем в случаях, когда изображение объекта не умещается в кадре по высоте, аппарат надо повернуть на 90* и произвести съемку на вертикальный кадр. Если этот прием не дает нужного эффекта, следует увеличить расстояние от объектива до снимаемого объекта.

Фотографирование следов и ряда других вещественных Масштабная доказательств следует производить так, чтобы при

фотосъемка необходимости можно было установить действитель

ные размеры запечатленных объектов. Наиболее простым приемом в данном случае является масштабная съемка.

Сущность ее заключается в том, что нужный объект снимают одновременно с имеющейся в комплекте масштабной линейкой. При этом плоскость пленки в фотоаппарате должна быть параллельна плоскости снимаемого объекта. Масштабную линейку располагают рядом с объектом и на одном уровне с ним. Так, при фотографировании объемного следа ноги масштабная линейка должна быть углублена до уровня дна следа.

Если отдельные части относительно крупного предмета расположены на разных расстояниях от объектива, целесообразно положить на одном уровне рядом с каждой из этих частей по отдельной масштабной линейке.

В качестве масштаба при съемке больших объектов или предметов, расположенных в глубину от фотоаппарата, может быть использована мерная лента рулетки.

Для получения высококачественного снимка первосте- 7чипы пенное значение имеет использование соответствую-

щих фотоматериалов и правильное определение вы-

и их назначение

держки.

Вое негативные черно-белые фотопленки, изготавливаемые для широкого потребителя, сведены к четырем типам: «Фото-32», «Фото-65», «Фото-130», «Фото-250». При этом числовые значения характеризуют чувствительность в единицах ГОСТ. За исключением пленки «Фото-250», имеющей повышенную чувствительность к красному цвету, все пленки относятся к изопанхроматическим, т. е. обеспечивают цветопередачу, более привычную для человеческого глаза.

Светочувствительность пленки «Фото-250» при съемке с использованием ламп накаливания повышается примерно до 350 единиц ГОСТ. Чувствительность остальных пленок при тех же условиях, наоборот, падает примерно в полтора раза.

Пленка «Фото-32» применяется в основном для съемки при дневном свете и позволяет получить особо мелкозернистые негативы, пригодные для больших увеличений.

Пленка «Фото-65» в основном также используется для съемки при дневном свете. При этом мелкозернистые негативы, получаемые на данной пленке, позволяют осуществить десятикратное увеличение без заметной зернистости изображения.

Пленка «Фото-130» может быть использована для съемки при дневном свете с короткими выдержками, а также для съемки с искусственным светом.

Пленка «Фото-250» предназначена для фотографирования в пасмурную погоду, а также в вечернее и ночное время на улице и в помещении с использованием искусственных источников света.

Фотографическая эмульсия указанных пленок наиболее чувствительна к синим лучам и наименее — к красным. Из-за этого яркость цветов передается на снимке неправильно: синий цвет получается на снимке более светлым, чем желтый; красный передается почти так же, как черный.

Для частичного устранения этого явления используют имеющийся в фотокомплекте для следователя светофильтр «ЖС-17», действие которого заключается в том, что, пропуская почти беспрепятственно красные и желтые лучи, он ослабляет действие синих и фиолетовых лучей.

Пленка «Фото-ЦНД-32» — цветная, негативная, используется для съемки при естественном освещении и освещении импульсными лампами.

«Фото-ЦНЛ-32» — цветная, негативная, применяется для съемки при освещении лампами накаливания и перекальными фотолампами.

Цветные обращаемые фотопленки «ЦО-22Д», «ЦО-32Д» и «Орвохром» можно использовать для фотографирования при дневном свете. «ЦО-90Л» и «Орвоколор» — для съемки с лампами накаливания и перекальными фотолампами.

Для точного определения требуемой выдержки и ди- Определение афрагмы применяется экспонометр. При этом могут

выдержки быть использованы два метода.

с помощью фотоэлектрического экспонометра

* Т.Р? 1 • Метод измерения отраженного

света (по яркости объекта) состоит в том, что экспонометром измеряется сила света, отраженного объектом съемки в объектив фотоаппарата.

При определении выдержки этим методом окно экспонометра следует направить от фотоаппарата на фотографируемый объект (можно измерять яркость всего объекта (среднюю яркость) или какой-либо сюжетно важной детали).

Экспонометрические замеры снимаемого объекта надо производить с такого расстояния, чтобы освещенность пространства, окружающего объект, по возможности не влияла на показатели. Данное расстояние определяется углом охвата экспонометра (для экспонометра «Ленинград» этот угол равен 60°).

Метод измерения падающего света (по освещенности объекта) состоит в том, что экспонометром измеряется сила света, падающего на фотографируемый объект. При определении выдержки этим методом окно экспонометра направляется с места расположения фотографируемого объекта на фотоаппарат. В окно необходимо вставить молочный светофильтр (за которым расположен фотоэлемент).

Решение о выборе пары — выдержки и диафрагмы — принимается исходя из следующих соображений:

а) если фотографируется статическая обстановка нормальным объективом, то избираются наименьшее числовое значение диафрагмы и соответствующая ему выдержка;

б) если фотографируется подвижный объект и не требуется большая глубина резкости, то избирается наиболее короткая выдержка и соответствующая ей диафрагма. Наводка на объект осуществляется с учетом того, что глубина резкости будет минимальной.

Чтобы обеспечить получение доброкачественного негатива, делают три дублирующих снимка с выдержками, отличающимися от первоначальной в два раза: одна в сторону увеличения, другая — в сторону уменьшения. Например, требуемая выдержка определена в 1/60 сек. Для получения надежного результата объект первоначально снимают с указанной выдержкой (1/60 сек.), затем с выдержкой 1/30 сек. (длиннее в два раза) и 1/125 (короче в два раза).

С той же целью для изготовления дублирующих снимков можно соответственно изменить диафрагму, сохраняя выдержку постоянной (если к этому нет препятствий).

При использовании светофильтров выдержка увеличивается (см. таблицу).

Кратность светофильтров для стандартных пленок типа «Фото» Пленка Светофильтр ЖС-12 ЖС-18 ОС-12 ЖЗС-9 Фото-32

Фото-65 1,5 2,0 3,0 2,0 Фото-130

Фото-250 1,2 1,5 2,0 3,0 Подбор пленки Чтобы предмет определенного цвета был на фотоот-

и светофиль ра печатке более светлым, надо взять фотопленку, чувст-

при фотографи-

оовании цветных вительную к лучам этого цвета, и такого же цвета

объектов светофильтр.

Чем плотнее будет примененный светофильтр, тем более светлым окажется изображение предмета на отпечатке.

Чтобы определенный цвет на отпечатке получился более темным, надо применить пленку, чувствительную к дополнительному цвету по отношению к усиливаемому, и использовать светофильтр этого же дополнительного цвета. Для определения дополнительных цветов следует пользоваться приведенными диаграммой и таблицей. На диаграмме против основных цветов располагаются дополнительные и промежуточные цвета (рис. 49).

Выбор светофильтра и фотоматериала для отображения определенного цвета темным на светлом фоне Цвет красителя, которым выполнен текст, рисунок Цвет фона, на котором выполнен текст, рисунок Светофильтр Пленка Слабые голубые Белая бумага, Темно-желтый Фото-32 или фиолетовые пожелтевшая или оранжевый чернила от времени выцветшие старые — » — Синий или — » — чернила голубой Черный Белая Без свето мз-з, (карандаш) бумага фильтра Микрат-200 — » — Цветная Цвета Фото-32 или бумага бумаги Фото-65 Использование

электронной

лампы-вспышки

При отсутствии достаточного естественного освещения фотосъемка осуществляется с использованием электронной лампы-вспышки, входящей в комплект фотопринадлежностей для следователя.

К каждой лампе-вспышке прилагается инструкция по эксплуатации, в связи с чем целесообразно подчеркнуть лишь отдельные моменты, касающиеся работы с нею.

Спектр светового излучения лампы-вспышки близок к спектру дневного света, поэтому при ее использовании можно снимать как на черно-белую пленку, так и на цветную, рассчитанную на дневной свет.

Как правило, осветитель элек-тронной лампы-вспышки крепится к фотоаппарату. Однако при необходи-мости сфотографировать объект с близкого расстояния с использованием бокового света возможна также съемка без крепления к аппарату осветителя с вынесением последнего в сторону на длину шнура, идущего к синхроконтакту.

Во всех случаях надо следить за тем, чтобы указанный шнур не попал в поле зрения объектива.

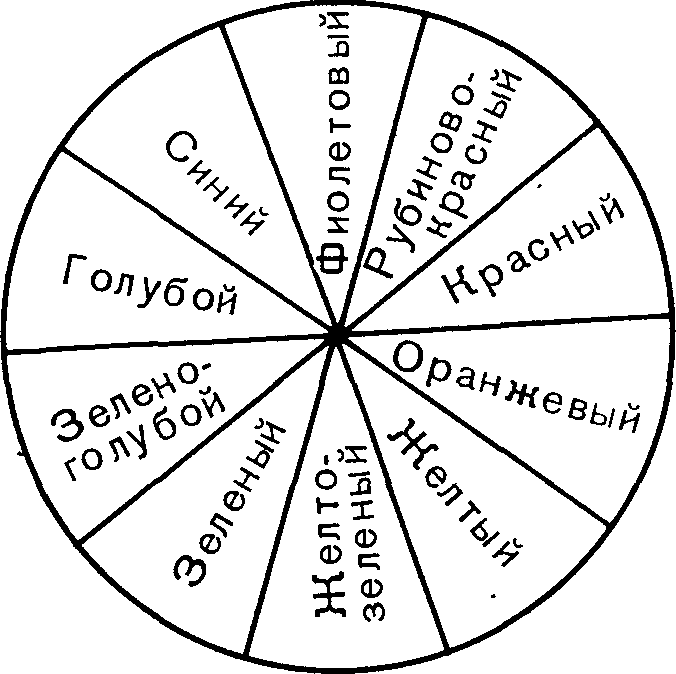

При работе с электронной Рис. 49. Диаграмма основных, до- лампой-вспышкой следует проверить,

полнительных и промежуточных стоит ли рукоятка синхронизации фо-

цветов тоаппарата против знака «х» и уста

новлена ли выдержка на 1/30 сек.

Длина шнура для подключения блока питания к электросети ограничена, в связи с чем для получения большей свободы передвижения целесообразно увеличить шнур или же иметь с собой специальный удлинитель.

В крайнем случае, если необходимо осуществить съемку на значительном расстоянии с питанием лампы от электросети при отсутствии батарей, можно после кратковременного включения ее вынуть вилку из розетки и, отойдя на нужное расстояние, произвести одну вспышку. Чтобы повторить съемку, потребуется вновь подключиться к электросети.

Загорание контрольной лампочки лампы-вспышки указывает на возможность ее использования. Однако наибольшая светоотдача этой лампы возможна при полной зарядке ее конденсатора, что наступает не ранее чем через 15 секунд после появления сигнала. Таким образом, производить вспышку сразу вслед за загоранием контрольной лампочки нецелесообразно.

При температуре окружающей среды около нуля сила света лампы- вспышки уменьшается примерно на 30%, а при отрицательной температуре лампа может вообще перестать работать. Поэтому для использования ее при температуре ниже нуля блок питания должен быть утеплен (сумку с блоком питания можно, например, надеть на себя под пальто).

При съемке с импульсной лампой-вспышкой следует пользоваться имеющимся на ней калькулятором.

Процессуальное В соответствии со ст. 141 УПК РСФСР в случае

оформление применения фотосъемки в ходе осмотра места профотосъемки исшествия в протоколе последнего должно быть

указано, кем^ каким'аппаратом (модель, тип объектива, использование светофильтра и насадочных колец), какие объекты и сколько раз были сфотографированы.

Фотоснимки наклеиваются на лист плотной бумаги и удостоверяются оттиском печати, частично захватывающим фотоснимок, и подписями следователя, лица, осуществлявшего съемку, и, по возможности, понятых. Последнее особенно важно, когда фотоснимок воспроизводит какие-либо существенные для дела обстоятельства. Снимок снабжается пояснительным текстом, соответствующим записи в протоколе.

К протоколу осмотра прилагаются все без исключения фотоснимки и все негативы. Если фотоснимок по каким-либо техническим причинам не получился, об этом составляется приобщаемая к делу справка, которая подписывается следователем и лицом, осуществлявшим фотосъемку.
