Аберрации оптической системы

Хроматическая аберрация состоит в том, что луч белого света, падая на линзу параллельным пучком, разлагается в спектр, каждому цвету которого соответствует своя длина волны. При фокусировании оптической системой спектр имеет не один фокус, а множество.

Интервал между фокусами для этих лучей может достигать 1,0—1,5 дптр. При этом очертания предметов можно наблюдать окрашенными слабыми цветными каемками. При гиперметропической рефракции каемки красные, при миопической — синие

Хроматическая аберрация используется в диагностике аметропий: на ней основаны так называемый дуохромный тест и исследование зоны покоя аккомодации с кобальтовым стеклом.

При применении дуо- хромного теста пациенту с подобранной коррекцией предъявляют оптотипы на двух полях: красном и зеленом. Если он ярче, четче видит их на зеленом фоне, то установка глаза гиперметропическая, и, следовательно, следует уменьшить силу минусовых линз или увеличить силу плюсовых, и наоборот. Необходимо добиваться одинаковой четкости знаков на красном и зеленом фоне.

Кобальтовое стекло задерживает лучи средней части спектра и пропускает только синие лучи с длиной волны 480 нм и красные с длиной волны 750 нм.

і ::і смотрит через кобальтовое стекло на светящийся источник света, находящийся на конечном расстоянии. Он будет видеть светящуюся точку бесцветной только при идеальном фокусировании на сетчатке. При гиперметропии он увидит синее пятно с красной каймой, при миопии — красное пятно с синей каймой.

Сферическая аберрация. При сферической аберрации имеются различия в рефракции между центральной частью зрачка и его периферией.

Если лучи, проходящие через периферические участки зрачка, преломляются сильнее, чем лучи, проходящие через центральную часть зрачка, то такая аберрация называется положительной сферической аберрацией, если наоборот — то отрицательной (рис. 5.2).

Сферическая аберрация возникает из-за индивидуальных особенностей строения оптической системы глаза: кривизны поверхности роговицы и поверхностей хрусталика. Оптические дефекты роговицы компенсируются кривизной поверхностей хрусталика. В афакичных глазах, как правило, аберрации выражены сильнее и могут быть причиной понижения зрения.

Астигматизм косых пучков. Астигматизм — хорошо знакомое офтальмологам явление. Оно возникает из-за несферичности, а точнее, торичности преломляющих поверхностей глаза, и прежде всего роговицы. В сущности вряд ли в контексте настоящей главы астигматизм при прямом падении лучей на оптическую систему следует относить к аберрациям.

Если на оптическую систему падает узкий пучок лучей, находящихся на значительном расстоянии от ее оси, то он сфокусируется в виде двух взаимно перпендикулярных отрезков, находящихся на определенном расстоянии

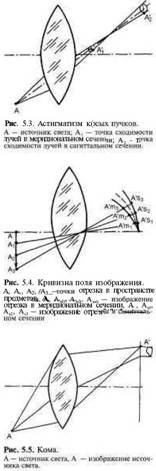

друг от друга, образуя коноид Штурма, как и при прямом падении лучей на дорическую поверхность. Эта погрешность оптической системы называется астигматизмом косых пучков. В плоскости изображения получается пятно в виде эллипса (рис. 5.3).

Кривизна поля изображения. При изображении отрезка каждой его точке в пространстве изображений будет соответствовать 2 изображения, лежащих в сагиттальной и меридиональной плоскостях. Если соединить все точки, получим 2 кривые линии. Под кривизной поля изображения понимают среднюю поверхность между обеими астигматическими поверхностями (рис. 5.4).

Кома. Если светящаяся точка, расположенная вне оси оптической системы, посылает широкий пучок, то в плоскости изображения получается светящийся кружок с хвостом (похожий на запятую). Это искажение носит название «кома» (рис. 5.5).

Дисторсия. Нарушение подобия изображения и предмета обусловлено тем, что разноудаленные от оптической оси точки предмета изображаются с разным увеличением. Меняется форма изображения в сравнении с предметом, но без нарушения резкости, так какточка изображается ТОЧКОЙ (рис. 5.6).

В офтальмологии дисторсией называют также искажения формы предметов, вызванные астигматическими линзами; при этом предметы могут казаться сжатыми или растянутыми в одном направлении.

5.2.
