3.2 Особенности возникновения плазменного образования вблизи поверхности оптических материалов и его взаимосвязь с их реальной оптической стойкостью

При средней плотности мощности лазерного излучения WEcp ≥ 6÷10 Дж/см2 перед поверхностями большинства образцов возникало плазменное образование.

Момент его возникновения сопровождался яркой световой вспышкой вблизи образца и резким звуковым хлопком.

Таблица 3.1- Пороги оптической стойкости прозрачных кристаллов к действию излучения импульсного CO2- лазера

№ п/п Материал Плотность энергии излучения, Дж/см
Сколы Оптически обработанные образцы
1 NaCl 10,0 9,5
2 KCl 9,5 9,3
3 KBr 9,0 9,5
4 RbI 7,5
5 КРС-5 9,0
6 КРС-6 9,0
7 ZnSe - 7,0
8 Ge 6,5
9 CsI 6,0
10 GaAs 6,0
11 KBr

(состаренный)

5,0 -
12 AgCl > -

после воздействия первым импульсом ЛИ с плотностью энергии W = 6 Дж/см2 возник

плазменный факел и на поверхности образца появилось темное пятно неправильной формы.

Поверхностные разрушения не наблюдались, образец повторно не испытывался.

Плазменное образование заметно снижало пропускание образцом лазерного излучения, что качественно регистрировалось на термобумаге, расположенной за образцом.

В таблице 3.1 приведены средние значения пороговой плотности энергии этого явления для 11 видов исследовавшихся в этом эксперименте кристаллов. Незначительная разница в порогах, хотя и имеет место, но она почти не превышает разброса в порогах для различных образцов одного и того же материала. На величине

порога более заметно сказывается качество поверхности образца.

В данной работе этот эффект был проверен на предварительно состаренных в атмосфере лабораторного помещения образцах сколов KBr.

В этом случае выколотые образцы бромида калия не подвергались немедленному воздействию, как обычно, а выдерживались в течение суток в лабораторном помещении. После такого старения поверхность образцов мутнела вследствие адсорбции паров воды из воздуха. Порог возникновения плазменного образования перед поверхностью этих образцов снижался примерно вдвое. Если в процессе воздействия возникал плазменный факел, то вокруг зоны воздействия и в ней самой поверхность образца эффективно очищалась. Форма и размеры данной зоны соответствовали форме и размерам плазменного факела. Площадь поверхности очищенной зоны составляла примерно 1,5 см2. К сожалению, эффект лазерной очистки сопровождался растрескиванием приповерхностного слоя.

Плазменное образование способно возникать как вблизи входной, так и выходной поверхностей образца, или даже обеих одновременно. При воздействии на образцы материалов с низким показателем преломления (п), таких как, например, ЩГК, плазменное образование несколько чаще возникало на выходной поверхности. В таком случае некоторое превышение плотности энергии над пороговым значением WEn приводило к возникновению плазменного образования не только вблизи выходной, но и около входной поверхностей (рисунок 3.8 г.).

Последующий рост Wecpпозволял получить плазму лишь на входной поверхности и даже в воздухе перед ней. Наблюдались также случаи возникновения плазмы только в воздухе, когда она не соприкасалась с поверхностью образца. Фотографии образцов с различными вариантами возникавших плазменных образований вблизи них показаны на рисунке 3.8. C ростом величины показателя преломления образца растёт вероятность плазмообразования вблизи входной поверхности. При воздействии на образцы германия (и = 4,0) и арсенида галлия (и = 3,28) плазменный факел наблюдался только около входной поверхности. На выходной грани этих образцов зафиксировано лишь свечение (рисунок 3.9). Для появления свечения на поверхности и в объёме образцов (рисунки 3.8 а, 3.10) обычно достаточно воздействовать излучением при плотности энергии вдвое меньшей, чем необходимо для появления факела, а иногда и ещё меньше. Подобное свечение практически не оказывает влияния на эксплуатационные характеристики изделий из

кристаллов.

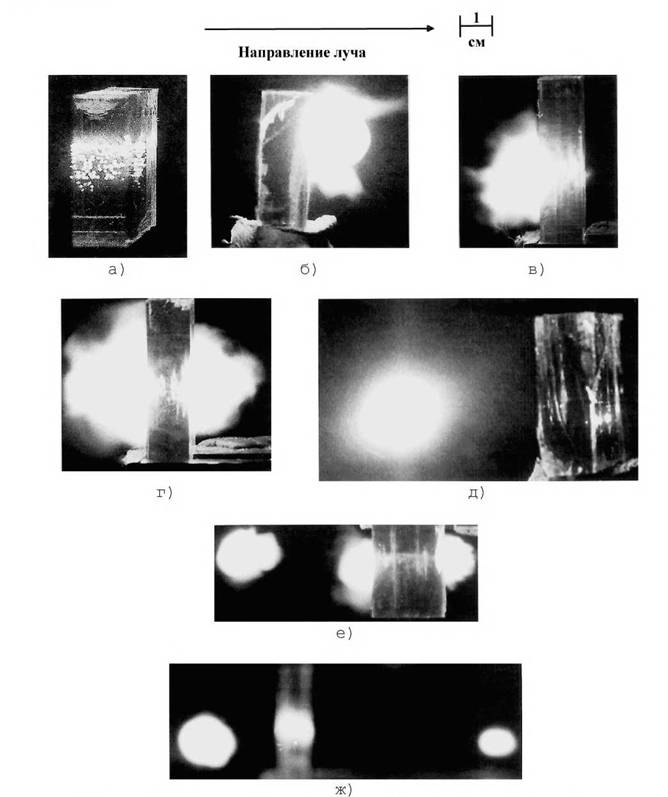

Рисунок 3.8 - Фотографии плазменных образований в объеме и вблизи поверхности выколотых образцов ЩГК

Время жизни плазменного образования τπ ≈ 20÷25 мкс существенно выше длительности воздействующего излучения, причём максимум интенсивности света

факела приходится на момент окончания процесса воздействия, а далее наблюдается экспоненциальное снижение интенсивности излучения. На рисунке 3.11 показаны типичные осциллограммы импульсов лазерного излучения и света плазменного факела на длине волны 0,63 мкм.

Рисунок 3.11 - Форма импульса свечения плазмы факела (II, λ = 0,63 мкм), образовавшегося на поверхности образца в результате воздействия лазерного импульса (I)

по

При исследовании в одном эксперименте процесса возникновения плазменного образования вблизи поверхности весьма различающихся по своим свойствам монокристаллов неожиданно выяснилось, что пороги возникновения этого явления в образцах, использовавшихся в данной работе, очень близки между собой, невзирая на существенную разницу в физико-химических свойствах материалов, из которых они были изготовлены. Гораздо более важным фактором, влияющим на величину порога появления плазменного образования около поверхности образца, явилось качество поверхности кристалла, в частности, наличие в приповерхностном слое адсорбированной воды [161-166].

Так как стандартный процесс оптической обработки обычно проводится с участием воды на той или иной стадии, то, возможно, этот факт является существенным в выявлении причины столь малой разницы в значениях порогов возникновения плазменного факела.

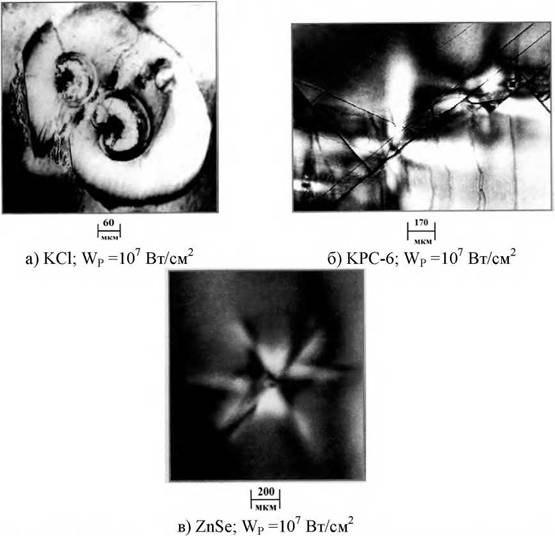

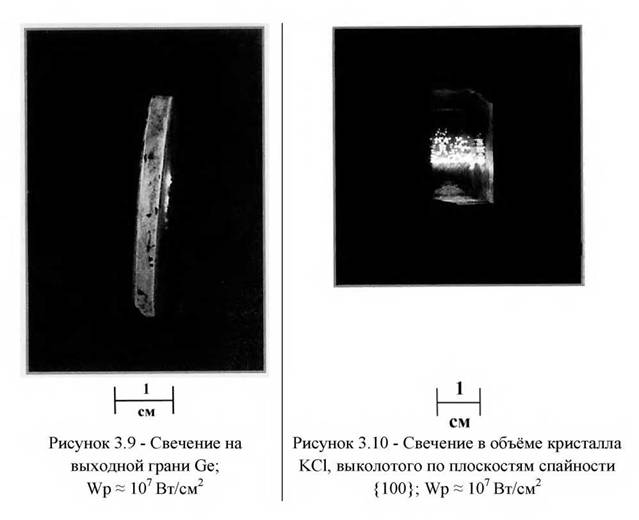

Рисунок 3.12- Розетки двулучепреломления вокруг объемных повреждений

Представляет интерес и другой факт: порог возникновения плазменного образования перед поверхностью прозрачной мишени на порядок ниже порога оптического пробоя воздуха лабораторного помещения при том же сечении лазерного луча и весьма близок к порогу возникновения пробоя воздуха перед непрозрачной преградой [176, 177]. Процесс плазмообразования при действии импульсного излучения с λ = 10,6 мкм на преграду значительно отличается от подобного явления, наблюдаемого при использовании излучения видимой и ближней ПК - областей спектра. Вынос массы материала с поверхности мишени в данном случае весьма незначителен, то есть испарительная стадия процесса воздействия пренебрежимо мала. В этой ситуации роль паров воды, испарённых с поверхности образца, очень велика, так как вода, видимо, преобладает в парах вещества вблизи преграды. Тогда пробой воздуха инициируется пробоем в парах воды, которых оказывается вполне достаточно, чтобы «зажечь» данный процесс. На этом явлении основан механизм «лазерной» очистки [164], заключающейся в удалении с поверхности оптического элемента адсорбированной влаги.

Интересны сведения о влиянии показателя преломления материала образца на вероятность появления плазменного образования вблизи входной и выходной поверхностей. Это явление подробно исследовано, как экспериментально, так и теоретически, при разрушении стекол излучением твердотельных лазеров, сфокусированным короткофокусной линзой [324]. Вероятность оптического пробоя около выходной грани оказывается выше, чем около входной поверхности. Данный эффект вызван влиянием френелевских отражений от поверхностей образца.

При интерференции основного луча с отражённым меняется реальное значение плотности мощности на соответствующем участке образца. Максимум интенсивности излучения наблюдается на расстоянии λ∕4 от поверхности, причём на выходной поверхности пучность расположена в объёме материала, а на входной - в воздухе. За счёт этого пороги повреждения входной - Webxи выходной - Wfrmxповерхностей различаются и связаны между собой соотношением (3.4)

Эта формула, выведенная теоретически, подтверждена экспериментально. В нашем эксперименте сечение луча было практически одинаковым как на входной, так и

на выходной поверхностях, поскольку фокусировка производилась длиннофокусной линзой, и исследуемый образец полностью располагался в каустике линзы. Тем самым моделировались условия прохождения реального лазерного луча через оптический элемент, поэтому на передней поверхности наблюдалась интерференция основного луча с отражениями от обеих поверхностей.

При воздействии на образцы материалов с невысоким показателем преломления, таких как ЩГК, плазменное образование возникало и на входной и на выходной поверхностях (хотя на выходной и несколько чаще). Тогда, как в полупроводниках, имеющих высокий показатель преломления - германии и арсениде галлия - только на входной поверхности, интенсивность излучения на которой, за счёт высокого значения френелевского отражения, была заметно выше, чем на выходной.

Если в экспериментах с малыми зонами облучения влияние плазменного образования на процесс воздействия было сравнительно небольшим, то при больших площадях зоны воздействия плазменное образование, в котором за малое время выделяется заметная энергия, становится источником разного рода вторичных воздействий на оптический элемент, которыми уже нельзя пренебрегать. Рассмотрим вкратце особенности такого воздействия, а далее приведём результаты специально поставленных экспериментов, проведённых с целью их выявления и изучения.

Значительная доля энергии лазерного импульса выделяется в плазменном образовании, что приводит к его нагреву до температуры ~ IO4К. Разлёт плазмы происходит с весьма высокой скоростью ~ 1÷5 км/с [177]. Действие подобных плазменных потоков на поверхность ЩГК достаточно подробно рассмотрено в [178]. Механический импульс потока плазмы релаксирует в кристалле в условиях теплового контакта плазменного образования с его поверхностью. Поэтому термомеханическое воздействие такого импульса способно привести к заметному повреждению оптического элемента.

Существует и другой фактор воздействия лазерной плазмы на оптический элемент. Это так называемый «эффект переизлучения» [177, 317], сущность которого заключается в том, что некоторая, весьма заметная, доля энергии лазерного импульса, поглощённая в плазме, затем частично переизлучается и также может воздействовать на исследуемый материал. Лазерная плазма является широкополосным источником не только видимого и ИК - света, но и имеет весьма заметные УФ, ВУФ и даже рентгеновскую компоненты. Энергетический баланс спектрального состава излучения плазменного образования, естественно, существенно зависит от условий воздействия.

<< | >>
