1.2.3 Способи вимірювання на топографічних картах прямих, кривих і ламаних ліній. Визначення і відкладення відстаней по карті різними способами

Топографічна карта і план можуть використовуватися під час визначення відстаней між окремими місцевими предметами і об’єктами, якщо відоме їх місцеположення на карті. Вимірювати відстані по карті є необхідним під час вирішення різних бойових завдань, наприклад, під час визначення відстаней до виявлених спостереженням цілей і об’єктів у розташуванні противника або під час визначення довжини маршруту, розмірів лісу або болота, під час підготовки даних для пересування за азимутами і т.п.

По карті за планом можна визначити ширину великої ріки, озера, відстані між об’єктами у населеному пункті, що не завжди можливо виконати шляхом безпосереднього вимірювання на самій місцевості.

Карта і план є майже єдиним засобом під час визначення у бойових умовах відстаней між окремими об’єктами і місцевими предметами, розташованими на території, що зайнята противником.

Визначення відстаней по карті полягає в тому, що спочатку вимірюють довжину відрізків (ліній) по карті, а потім, користуючись масштабом карти, визначають, якій відстані вони відповідають на місцевості.

Для того щоб визначити на карті відстань між будь-якими місцевими предметами з використанням числового масштабу, потрібно виміряти на карті лінійкою або циркулем відстань між цими предметами у сантиметрах і помножити отримане число на величину масштабу.

Простіше, без будь-яких розрахунків, відстань по карті можна визначити, використовуючи лінійний масштаб. Для цього достатньо відкласти циркулем або лінійкою з міліметровими позначками відстань між заданими точками на карті і, приклавши циркуль (лінійку) з цією відстанню до лінійного масштабу, прочитати за надписами, величину в метрах або кілометрах, що відповідає відстані на місцевості, рис.1.15.

За відсутності циркуля його може замінити масштабна лінійка або ж смужка паперу, на якій рисками відмічається відтань, що виміряна по карті, або відстань, що відкладається на ній за масштабом.

У цьому випадку смужка паперу прикладається до карти так, щоб її рівний край торкався точок, між якими потрібно визначити відстань. Після цього гострим олівцем проти цих точок роблять позначки у вигляді тонких рисок на краю смужки. Приклавши відмічений рисками відрізок на смужці паперу до лінійного масштабу, проводять відлік відстані. На рис.1.19 показано визначення відстані по карті за допомогою смужки паперу; в даному випадку відстань між точкою а (окреме дерево) і точкою б (курган) на місцевості дорівнює 925 м.

Рисунок 1.19 – Визначення відстаней на карті за допомогою смужки паперу

Приблизну відстань по карті можна визначати за допомогою деяких предметів (сірника, олівця і т. п.). Для цього потрібно попередньо визначити за масштабом карти, якій відстані на місцевості відповідає довжина цього предмета.

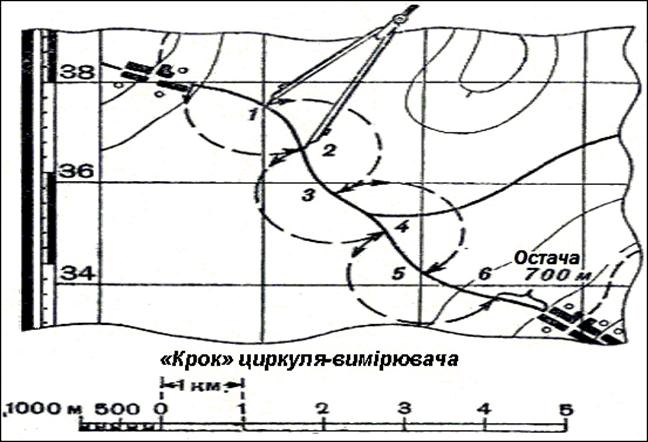

Вимірювання довгих ліній, які не поміщаються на лінійному масштабі карти, проводиться частинами. Для цього беруть за масштабом розхил циркуля, що відповідає будь-якому цілому числу кілометрів або метрів, і таким „кроком” проходять по карті довжину, що вимірюється, враховуючи кількість перестановок ніжок. Найбільш доцільний порядок перестановки ніжок показано на рис.1.20, де AF – лінія, що вимірюється, А, В і т.д. – місця постановки ніжок. Стрілками показано напрямок переміщення ніжок.

Рисунок 1.20 – Вимірювання циркулем довгих ліній

Для вимірювання хвилястої лінії крок циркуля береться меншим (наприклад, 0,5 см або 1 см) відповідно до довжини відрізків лінії, рис.1.21.

Але найзручніше вимірювання проводити таким чином, рис.1.22. Так, наприклад, необхідно виміряти по карті відстань по лінії ABCDEF. Встановивши розхил циркуля по першому відрізку лінії, тобто АВ, переставляємо задню ніжку у точку А1, (на продовженні наступного по ходу вимірювання ланцюжка ВС). Залишивши її тепер на місці, тобто у точці А1, збільшимо розхил циркуля переміщенням його передньої ніжки у точку С.

Потім, не змінюючи положення передньої ніжки, задню з точки А1 переставляємо у точку А2 (на продовженні третього ланцюжка СD). Після цього передню ніжку переміщуємо далі у точку D і т.д., поки не пройдемо таким чином всю лінію. На виході отримаємо відрізок А4F, що дорівнює лінії на карті, який необхідно знайти. Залишається, не змінюючи отриманого розхилу циркуля перенести його на лінійний масштаб або міліметрову лінійку і визначити відстань, як було вказано раніше.

Рисунок 1.21 – Вимірювання відстаней по хвилястій лінії

Рисунок 1.22 – Вимірювання циркулем ламаних ліній

Курвіметр. Для визначення відстаней на карті дуже зручний, особливо під час вимірювання довгих кривих і хвилястих ліній, спеціальний прилад, який називається курвіметром, рис.1.23.

Внизу приладу є маленьке колесо, яке з’єднане системою передач зі стрілкою. Під час переміщення колеса по карті вздовж лінії, що вимірюється, стрілка пересувається за циферблатом і показує шлях, який пройшло колесо.

Поділки на шкалі циферблата бувають різні: на одних курвіметрах вони показують шлях, який пройшло колесо, в см, на інших – безпосередню відстань на місцевості залежно від масштабу карти. Так, на рис.1.23 показаний курвіметр з трьома шкалами, з яких кожна відповідає визначеному масштабу карти (1 : 25 000, 1 : 50 000 і 1 : 100 000).

Рисунок 1.23 – Курвіметри (ліворуч – відлік у кілометрах, праворуч – відлік у см)

Для вимірювання відстані потрібно попередньо обертанням колеса установити стрілку курвіметра на початкове (нульове) значення шкали, а потім провести його вдовж всієї лінії, що вимірюється, спостерігаючи, щоб показники стрілки збільшувалися.

Якщо курвіметр дає показання у сантиметрах, то відповідні відстані на місцевості отримують шляхом множення показників приладу на величину масштабу карти.

На рис.1.23 (лівий), стрілка курвіметра показує за шкалою для масштабу 1 : 25 000 – 4,2 км, для масштабу 1 : 50 000 – 8,5 км і для масштабу 1 : 100 000 – 17 км.

Перед застосуванням курвіметр слід перевірити, виміривши будь-яку лінію, довжина якої відома. Похибка у вимірюванні лінії довжиною 50 см курвіметром становить не більше 0,25 см.

Виміряна по карті довжина маршруту завжди буде коротша дійсної, оскільки під час складання карт, особливо дрібномасштабних, дороги спрямляють. У пагорбкуватій і гірській місцевості, крім того, є значна різниця між горизонтальною проекцією маршруту і його дійсною довжиною внаслідок підйомів і спусків. За цих причин у виміряну по карті довжину маршруту необхідно вводити поправку. Поправочні коефіцієнти (табл.1.7) для різних типів місцевості і масштабів карт неоднакові. Із таблиці бачимо, що у пагорбкуватій і гірській місцевості різниця між виміряною по карті і дійсною довжиною маршруту значна. Наприклад, виміряна по карті масштабу 1 : 100 000 гірського району довжина маршруту дорівнює 150 км, а дійсна його довжина буде 150 1,20 = 180 км.

Поправку до довжини маршруту можна вводити безпосередньо під час його вимірювання по карті циркулем-вимірювачем, встановивши „крок” циркуля-вимірювача з урахуванням величини поправочного коефіцієнта.

Таблиця 1.7 – Поправочний коефіцієнт для карт різного масштабу

Місцевість Поправочний коефіцієнт для карт масштабу
1 : 50 000 1 : 100 000 1 : 200 000 1 : 500 000
Рівнинна 1,0 1,0 1,05 1,05
Пагорбкувата 1,05 1,10 1,15 1,20
Гірська 1,15 1,20 1,25 1,30

Визначення відстаней за координатами, знятими з карти.

Прямолінійні відстані великої довжини в одній координатній зоні можуть бути розраховані за формулою:

, (1.1)

де S – відстань на місцевості між точками, м;

х1, у1 – координати першої точки;

х2, у2 – координати другої точки.

Цей спосіб визначення відстаней використовується під час підготовки даних для стрільби артилерії та в інших випадках.

Визначення і відкладення відстаней по карті різними способами

По карті можна не тільки вимірювати, але і відкладати в потрібному напрямку задані відстані. Наприклад, потрібно нанести на карту місце розташування цілі за відомими напрямком і відстанню.

Порядок роботи в цьому випадку такий: спочатку за масштабом визначають довжину відрізка на карті, який відповідає заданій відстані на місцевості, а потім цей відрізок відкладають на карті у потрібному напрямку.

Визначення довжини відрізка за масштабом і відкладання його по карті проводиться за допомогою циркуля, лінійки або смужки паперу.

Припустимо, що спостерігач (рис.1.24), перебуваючи на спостережному пункті (СП) (окремий камінь), виявив у напрямку на орієнтир 2 (окреме дерево) кулемет противника і визначив, що відстань до нього дорівнює 550 м.

Потрібно нанести виявлену ціль на карту масштабу 1 : 10 000. Знайшовши на карті місцеположення СП і орієнтиру 2, спостерігач проводить пряму лінію, яка з’єднує СП – Ор.2, і отримує напрямок, на якому знаходиться ціль. За лінійним масштабом встановлюють розхил циркуля, що дорівнює 550 м у масштабі карти, і відкладають його на карті у напрямку від СП на Ор.2. Отримана на прямій точка Ц і буде місцем розташування кулемета на карті.

Рисунок 1.24 – Відкладання на карті відстані у заданому напрямку

<< | >>
