6.5. Ориентирование и движение на местности по карте

По ориентирам. Ориентировать карту - это значит расположить ее в горизонтальной плоскости так, чтобы северная (верхняя) сторона рамки карты была обращена на север. При таком положении карты расположение местных предметов и форм рельефа на местности будет соответствовать расположению условных знаков на карте.

Ориентирование карты может быть выполнено по линейному ориентиру или направлению на ориентир, когда на карте заранее известно свое местоположение (точка стояния). Если точка стояния неизвестна, карту ориентируют по сторонам горизонта.

По линейному ориентиру карта может быть ориентирована приближенно или точно.

Для приближенного ориентирования достаточно повернуть карту так, чтобы мысленно прочерченное от точки стояния направление вдоль условного знака линейного ориентира на карте, например дороги, совпало с направлением этого ориентира на местности. Приближенное ориентирование карты выполняют чаще всего на марше при сличении карты с местностью в движении и контроле за прохождением заранее намеченных или выбранных ориентиров - перекрестков и развилок дорог, мостов, населенных пунктов и других характерных объектов. Свое местоположение на карте в таком случае определяют также приближенно, на глаз.

Для точного ориентирования карты используют визирную линейку или карандаш. Приложив линейку к условному знаку линейного ориентира, например дороги (рис.54), совмещают ее направление с направлением этого ориентира на местности. Затем проверяют, все ли местные предметы и формы рельефа, расположенные на местности справа и слева от дороги, имеют такое же расположение на карте. Если это условие выполнено, карта ориентирована правильно.

Рис.54 Ориентирование карты по линейному ориентиру.

По направлению на ориентир карту ориентируют так же, как и по линейному ориентиру.

Отличие состоит лишь в том, что вместо линейного ориентира используют направление от точки стояния на какой - либо удаленный местный предмет (отдельное дерево, мост, ретранслятор, т. е. точечный ориентир), надежно опознанный на местности и на карте.

При приближенном ориентировании карты этим способом ее поворачивают в горизонтальном положении так, чтобы мысленно проведенное на карте направление от точки стояния на условный знак местного предмета примерно совпало с этим направлением на местности.

Точное ориентирование карты по направлению на удаленный местный предмет (ориентир) выполняют с помощью визирной линейки или карандаша (рис.55). Линейку прикладывают на карте боковой гранью к точке стояния (отдельный камень) и условному знаку того предмета, по направлению на который ориентируют карту (железнодорожный мост). Затем поворачивают карту в горизонтальном положении так, чтобы предмет на местности оказался на линии визирования. В таком положении карта будет ориентирована точно.

Рис.55 Ориентирование карты по направлению на ориентир.

По компасу карту ориентируют, когда не определено свое местоположение на ней или с точки стояния не видно ориентиров.

При приближенном ориентировании карты вначале по компасу определяют направление на север, затем поворачивают карту так, чтобы верхняя сторона рамки была обращена в сторону севера.

При точном ориентировании карты по компасу вначале указатель отсчета компаса устанавливают против деления шкалы, равного поправке направления, если компас устанавливают на вертикальной линии километровой сетки, или величине магнитного склонения, если компас устанавливают на западную или восточную сторону рамки карты (рис.56). Если поправка направления (магнитное склонение) положительная (восточное), указатель отсчета устанавливают вправо от нулевого деления шкалы, а если отрицательная (западная) - влево.

Рис.56 Ориентирование карты по компасу.

Затем компас устанавливают на карту так, чтобы нулевой диаметр его лимба (или линейка компаса АК) совпал с одной из вертикальных линий координатной сетки или с одной из боковых сторон рамки карты (западной или восточной), а нуль-пункт был направлен к северной стороне рамки карты. Не меняя положения компаса, карту поворачивают в горизонтальном положении до тех пор пока северный конец магнитной стрелки не установится против отсчета, который предварительно был установлен на шкале.

Если поправка направления (или величина магнитного склонения) меньше 3°, т. е. равна цене деления шкалы компаса, она при ориентировании карты не учитывается.

По Полярной звезде карта будет ориентирована, если верхняя (северная) сторона рамки будет обращена в сторону Полярной звезды, то есть на север.

Определение точки стояния. Определение своего местоположения по ближайшим ориентирам на глаз. Это наиболее распространенный способ. На ориентированной карте опознают один -два местных предмета, видимых на местности, затем определяют глазомерно свое местоположение относительно этих предметов по направлениям и расстояниям до них и намечают точку своего стояния (рис.57).

Рис.57 Определение точки стояния по ближайшим ориентирам.

Если точка стояния на местности находится рядом с каким-либо местным предметом или его характерным изгибом (поворотом), изображенным на карте, то место расположения условного знака (точки поворота) этого предмета будет совпадать с искомой точкой стояния.

По направлению на ориентир и расстоянию до него точка стояния может быть определена, если на местности и на карте опознан только один ориентир. В этом случае на ориентированной карте к условному знаку опознанного ориентира прикладывают линейку, визируют ее на ориентир на местности, по краю линейки прочерчивают прямую линию и откладывают на ней расстояние от ориентира. Полученная на линии визирования точка и будет искомой точкой стояния.

Промером расстояния. Этот способ чаще всего применяется при движении по линейному ориентиру или вдоль него (по дороге, просеке и т. д.), а также при движении по азимуту. На исходном пункте записывают отсчет по спидометру и начинают движение. При определении своего местоположения следует на карте отложить расстояние, пройденное от исходного пункта до точки остановки. Если движение совершается в пешем порядке или на лыжах, пройденное расстояние измеряется шагами или определяется по времени движения.

По створу. Створом называется прямая линия, проходящая через точку стояния и две другие характерные точки местности (ориентиры). Если машина находится на линии створа, ее местоположение на карте может быть определено одним из следующих способов:

- по створу и линейному ориентиру (рис.58). Если мы находимся на линейном ориентире (дороге) и в створе с двумя местными предметами, достаточно прочертить на карте прямую через условные знаки местных предметов (ориентиров), в створе с которыми находится точка стояния на местности, до пересечения с дорогой. Точка пересечения линии створа с дорогой и будет искомой точкой стояния;

Рис.58 Определение точки стояния по створу и линейному ориентиру.

- по створу и боковому ориентиру. В приведенном на рис.57 примере створом служит направление улицы населенного пункта. Для определения точки стояния ориентируют карту по линии створа, а затем, приложив линейку к боковому ориентиру (отдельное дерево), визируют на него и прочерчивают прямую до пересечения с линией створа. В пересечении линии створа с линией визирования на ориентир и будет находиться точка стояния;

Рис.59 Определение точки стояния по створу и боковому ориентиру.

- по измеренному расстоянию. На карте прочерчивают линию створа. Затем определяют расстояние до ближайшего ориентира, находящегося на линии створа, и откладывают это расстояние на прочерченной прямой (от ориентира на себя).

Полученная на прямой точка будет точкой стояния.

Засечкой точку стояния определяют при условии хорошего обзора местности и наличии на ней местных предметов и форм рельефа, которые могут служить надежными ориентирами.

По боковому ориентиру (рис.60) засечка производится, как правило, при движения по дороге или вдоль какого-либо линейного ориентира. Находясь на дороге, ориентируют карту, опознают на ней изображение хорошо видимого на местности предмета (ориентира), прикладывают визирную линейку к условному знаку ориентира и визируют на него. Затем, не изменяя положение линейки, прочерчивают на карте прямую линию до пересечения с условным знаком дороги. Место пересечения прочерченной линии с условным знаком дороги будет искомой точкой стояния.

Этим способом наиболее точно определяют свое местоположение на карте, если направление на боковой ориентир пересекается с направлением движения под прямым углом. Такой случай называется засечкой по перпендикуляру.

Рис.60 Определение точки стояния засечкой по боковому ориентиру.

По двум - трем ориентирам (рис.61) засечка чаще всего выполняется, когда свое местоположение на карте не обозначено. Карту ориентируют по компасу и опознают на местности два-три ориентира, изображенных на карте. Затем, как и в предыдущем случае, визируют поочередно на выбранные ориентиры и прочерчивают по линейке направления от ориентиров на себя. Все эти направления должны пересечься в одной точке, которая будет точкой стояния. Такая засечка часто называется обратной.

Рис.61 Определение точки стояния засечкой по трём ориентирам

(обратной засечкой).

Засечка по измеренным (построенным) углам (рис.62) (способ Болотова) выполняется в такой последовательности:

Рис.62 Определение точки стояния способом Болотова.

- с помощью башенного угломера или другим способом, например компасом, измеряют горизонтальные углы между тремя ориентирами, выбранными вокруг точки стояния и четко изображенными на карте;

- строят измеренные углы на прозрачной бумаге при нанесенной произвольно точке, принимаемой за точку стояния; эти углы могут быть построены и непосредственным визированием с помощью линейки на выбранные ориентиры на местности;

- накладывают бумагу на карту так, чтобы каждое прочерченное на ней направление прошло через условный знак того ориентира, на который оно проведено при визировании или построено по измеренным углам;

- совместив все направления с соответствующими им условными знаками ориентиров, перекалывают на карту намеченную на листе бумаги точку, при которой построены направления.

Эта точка и будет точкой стояния.

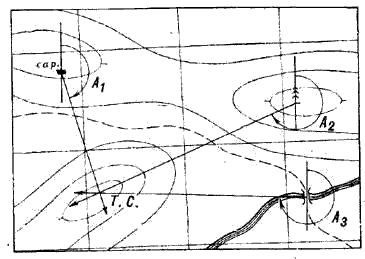

По обратным дирекционным углам (рис.63) засечку выполняют чаще всего в обстановке, когда нельзя работать с картой на местности открыто. В этом случае измеряют компасом обратные азимуты с точки стояния на два-три точечных ориентира, видимых на местности и опознанных на карте. Величины обратных азимутов отсчитывают на шкале компаса против указателя, расположенного у целика. Измеренные азимуты переводят в дирекционные углы. Затем, построив эти углы при соответствующих ориентирах на карте, прочерчивают направления до пересечения друг с другом. Точка пересечения направлений и будет точкой стояния.

Рис.63 Определение точки стояния засечкой по обратным дирекционным углам.

При определении точки стояния любым способом засечки следует выбирать направления так, чтобы они пересекались под углом не менее 30 и не более 150°. При всех возможных случаях проверяют положение полученной точки стояния визированием на дополнительный местный предмет (ориентир). Если при пересечении трех направлений образовался треугольник, точку стояния ставят в его центре. При больших размерах треугольника, когда его сторона более 2 мм, засечку необходимо повторить, предварительно проверив точность ориентирования карты.

<< | >>
Источник: А.А. АНИКЕЕВ, А.Г. ИВАЩЕНКО. ВОЕННАЯ ТОПОГРАФИЯ. Учебное пособие. УССУРИЙСК –2010. 2010
