4.1 Микроскопическое исследование характера агрегации частиц
Для изучения характера агрегации частиц молотого мергеля, применяемого в производстве цемента, было выполнено микроскопическое исследование фракций +80 мкм...--125 мкм; +125 мкм...--200 мкм; +200 мкм...--315 мкм; +315 мкм...--630 мкм.
На электронном микроскопе высокого разрешения TESCANMIRA 3 LMU сделаны снимки с последовательным увеличением для изучения поверхности агрегатов размером от 80 мкм до 630 мкм. На рисунке 4.1 а) и б) частицы из фракции +125 мкм.-200 мкм (разрешение а) 100 и б) 50 мкм).

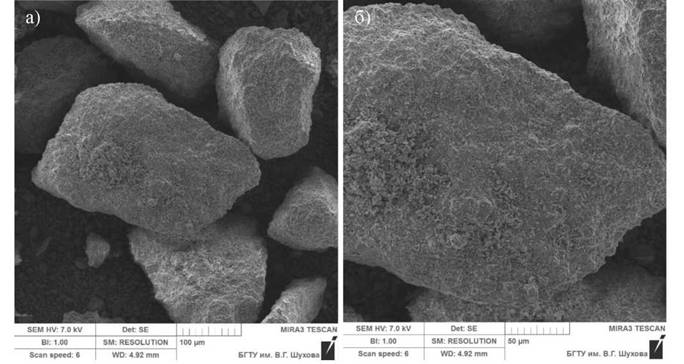

Рисунок 4.1 Снимок агрегата молотого мергеля (разрешение а) 100 мкм б) 50 мкм)
Частица имеет незначительно вытянутую изометрическую форму и шероховатую поверхность. Ее размер согласно шкале на снимке в ширину 100 мкм и в длину 200 мкм. Края частицы неровные имеют выступы и впадины. Некоторые участки поверхности частицы выглядят рыхлыми, похожими на скопление более мелких частиц. Агрегация при таком увеличении не прослеживается на поверхности частицы, а также с частицами в непосредственной близости.
На снимке рисунка 4.2 а) с разрешением 10 мкм представлена поверхность частицы, снимок которой изображен на рисунке 4.1. В кадре снимка можно видеть, что на поверхности частицы находится большое количество частиц размером ~5 мкм и менее. Обнаруженные мелкие частицы практически сплошным слоем покрывают исследуемую поверхность. Форму частиц можно
охарактеризовать как изометрическую и в меньшей степени пластинчатую.

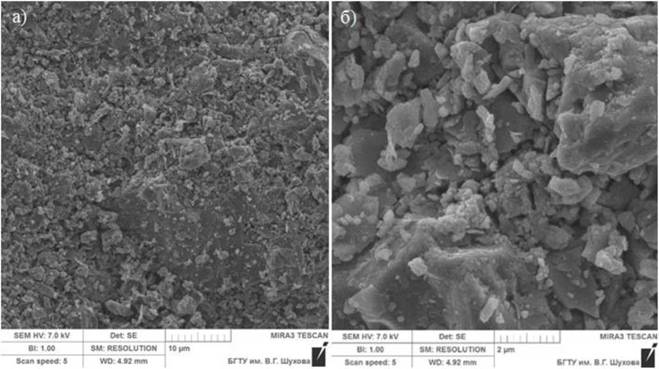

Рисунок 4.2 Снимки поверхности агрегата а) разрешение 10 мкм; б) разрешение 2
мкм
Частицы контактируют с поверхностью крупной частицы, которая является «носителем» в силу ее значительного размера по сравнению, теми что обнаружены на ее поверхности.
Также на поверхности «носителя» можно видетьнепосредственные (точечные) контакты мелких частиц друг с другом. При этом поверхность более рыхлая и шероховатая, чем на снимке рисунка 4.1.
На рисунке 4. 2 б) представлен снимок той же поверхности при разрешении микроскопа 2 мкм. Такой снимок дает наиболее полное представление о характере контактов частиц в кадре и об их размерах. Так, становится видно, что с «носителем» контактируют и частицы размером менее 1 мкм, такие частицы вступают в контакт с более крупными частицами на поверхности «носителя». Видны как отдельно контактирующие с поверхностью «носителя» частицы, так и группы тонких частиц образующие объемные структуры на поверхности «носителя». Большое количество частиц имеет изометрическую форму.
Представленные на рисунках 4.1 и 4.2 снимки дают представление о характере контактов частиц в составе агрегата, о форме частиц и об их размерах. Исследуемые таким же образом частицы фракций +200 мкм... -315 мкм; +315 мкм...--630 мкм аналогичны представленным на рисунках выше, как по характеру контактов, так и по размерам частиц на поверхности.
