Направления совершенствования техники смешивания

Смесители являются важнейшим элементом в производстве сухих строительных смесей (ССС), так как именно от характеристик смесительного

оборудование непосредственно зависит и качество продукции [84].

В плане технического оснащения предприятий по производству ССС российские компании производят в основном лопастные смесители [72]. К таким относятся, например, «СМ ТУРБОМИКС» производства машиностроительного предприятия «СтройМеханика» (рис 1.14).

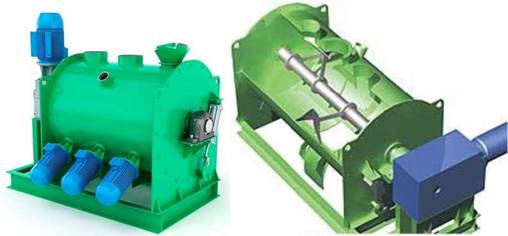

Рисунок 1.14. Внешний вид и внутреннее устройство смесителя «СМ ТУРБОМИКС»

Аналогичное решение предлагается производственной компанией «Конкрет+» в виде смесителя СБ-97МК (рис. 1.15).

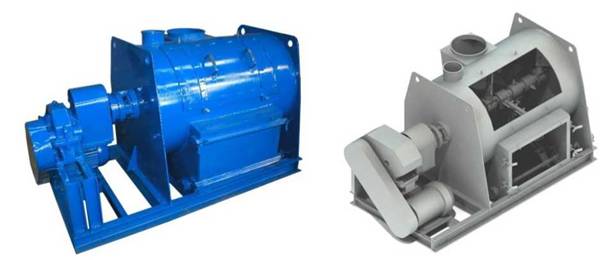

Рисунок 1.15. Внешний вид и внутреннее устройство смесителя СБ-97МК

Анализ российского рынка подтвердил, что смесители данного типа очень распространены у отечественных производителей ССС [9,143]. К сожалению,

российские предприятия не всегда могут составить конкуренцию опережающему европейскому рынку в силу использования громоздких технологических схем производства и недостаточно современному уровню применяемых смесителей.

В то же время недостаточный уровень производственного оборудования в некоторой мере компенсируется тенденцией к углубленной переработке сырьевых материалов с целью их обогащения и улучшения эффективности смешиваемых компонентов [31]. Также стоит отметить исследования в области разработки различных добавок, в том числе и наномодификаций [86].

В ходе исследования был также проведен анализ смесительного оборудования, производимого в США и странах Европы.

В первую очередь стоит отметить стремление производителей оборудования к созданию унифицированных смесителей, которые могут отвечать требованиям различных отраслей. Одним из ярких примеров может служить так называемый

ленточный смеситель (рис.1.16).

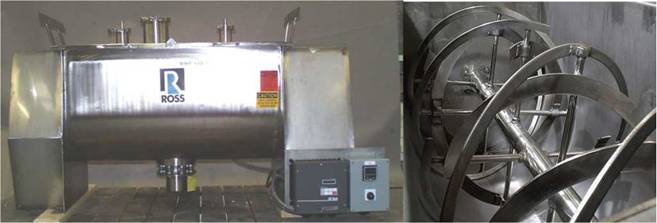

Рисунок 1.16. Ленточный смеситель фирмы Charles Ross &Son Company

Подобный смеситель может использоваться не только в строительной

промышленности, но и для производства пищевых продуктов (рис. 1.17), лекарственных препаратов, косметических, химических и агропромышленных видов продукции - как для смешивания сухих компонентов, так и жидкостей [167].

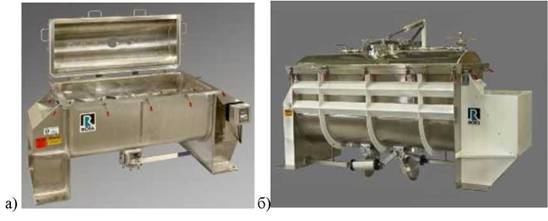

Рисунок 1.17 Ленточный смеситель:

а) для пищевых продуктов, б) для строительных материалов.

Выпуск подобных универсальных смесителей позволяет производителю снизить затраты на производство различных типов оборудования, сохраняя при

этом интерес к своей продукции покупателей из различных отраслей промышленности.

Подобной универсальностью обладают и планетарные смесители (рис. 1.18), получившие широкое распространение. Их конструкция обеспечивает качественное перемешивание за счет изменяемого расположения рабочих органов и их формы.

Рисунок 1.18. Планетарный смеситель

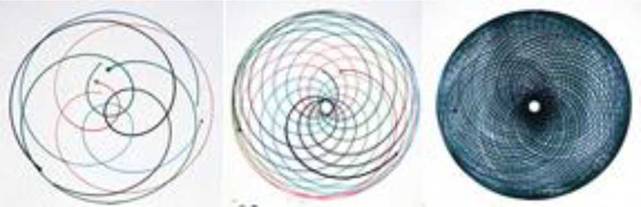

На рисунке 1.19 приведены траектории движения мешалок за 1, 3 и 36 полных оборотов.

Рисунок 1.19. Траектории движения мешалок планетарного смесителя в процессе его работы

Как видно из рисунка, застойные зоны в процессе перемешивания исключаются практически полностью, что позволяет применять планетарный смеситель для сложносоставных смесей [150].

Ключевой особенностью, позволяющей планетарным смесителям быть наиболее перспективным типом конструкций для производства смесей, отвечающих современным требованиям производства, является возможность замены рабочих органов и их разнообразие. В зависимости от свойств перемешиваемых компонентов могут применяться мешалки различной формы, что позволяет привести к единообразию оборудования на производстве и сокращению расходов на его ремонт и обслуживание. На рис. 1.20 представлены варианты исполнения рабочих органов планетарного смесителя.

Рисунок 1.20. Варианты исполнения рабочих органов планетарного смесителя Этим же преимуществом обладают планетарно-шнековые смесители.
