Приложения

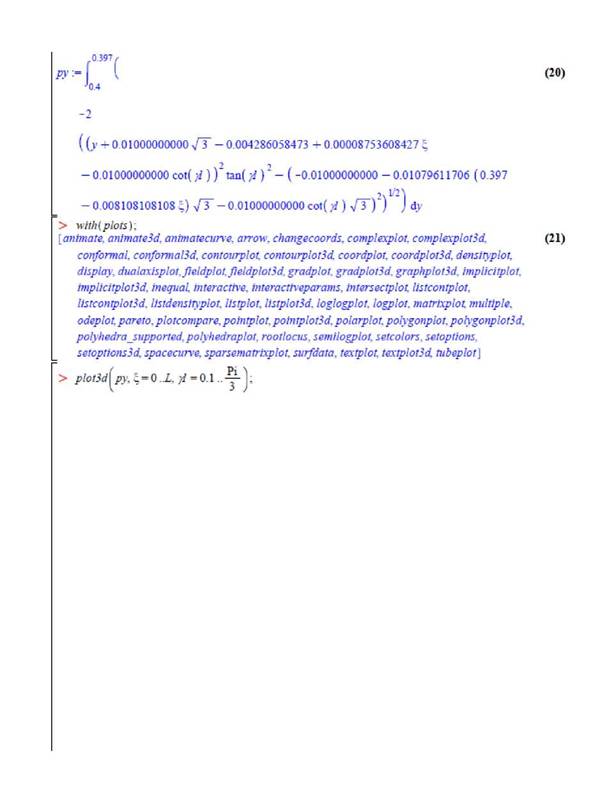

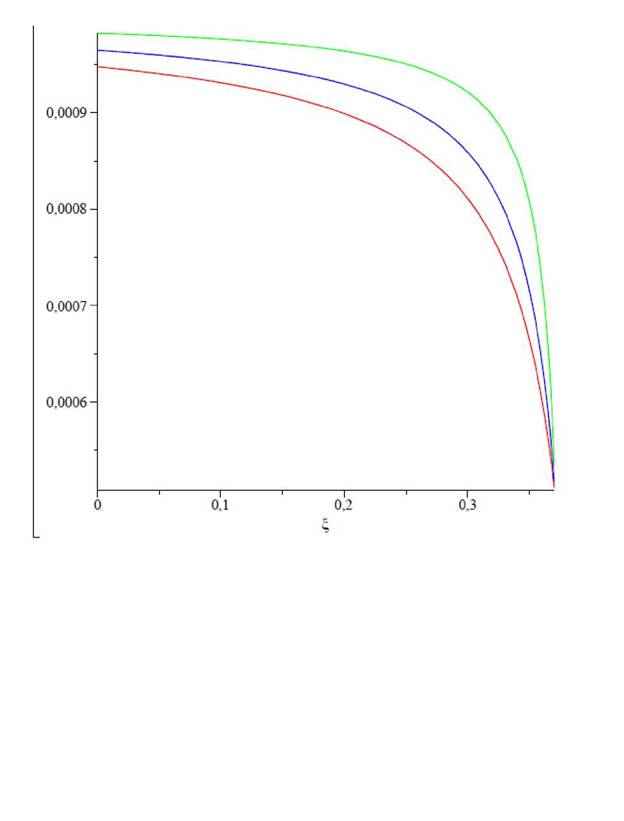

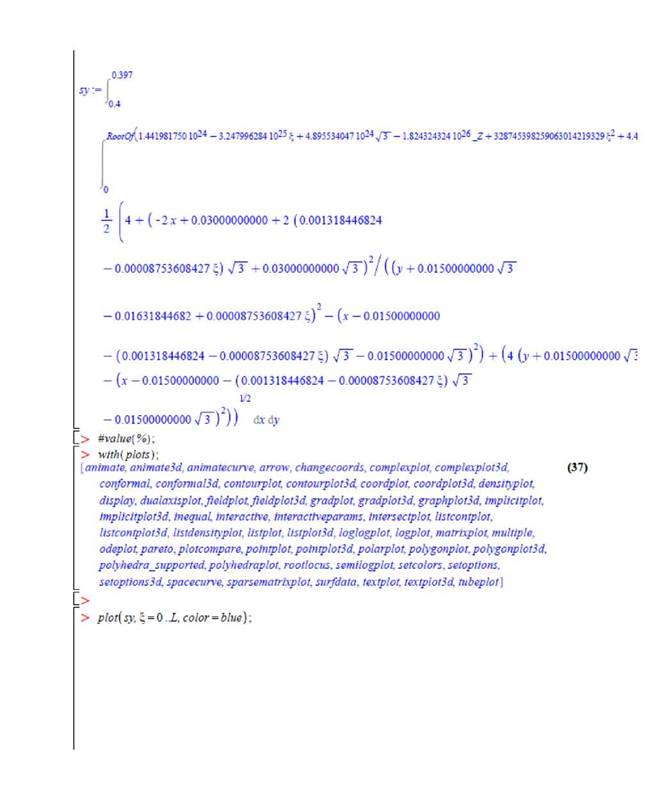

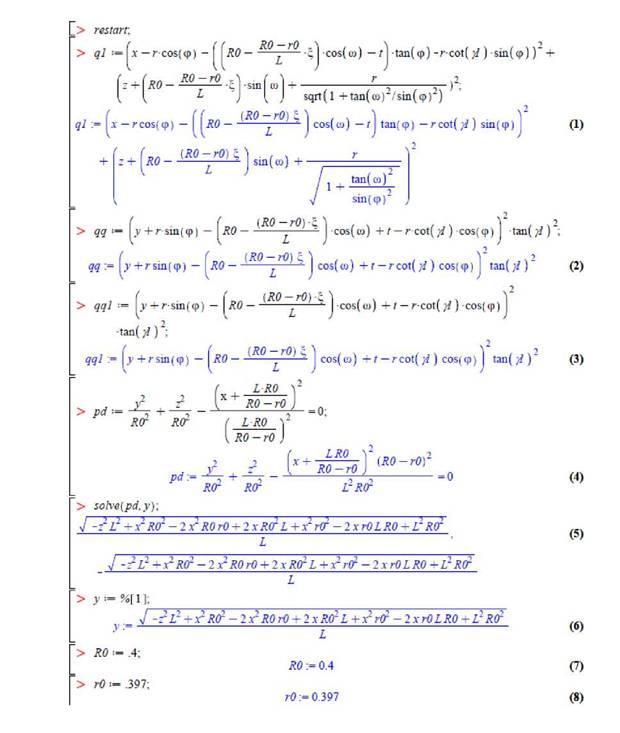

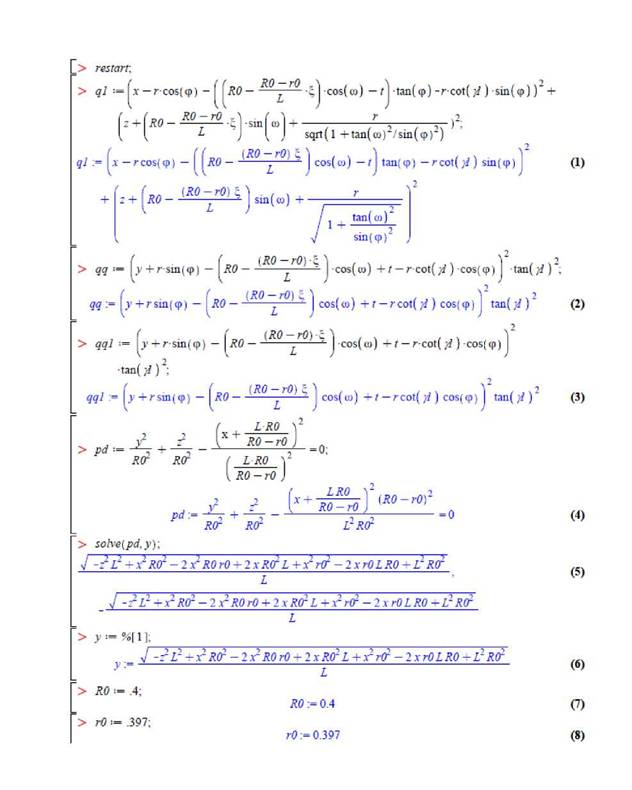

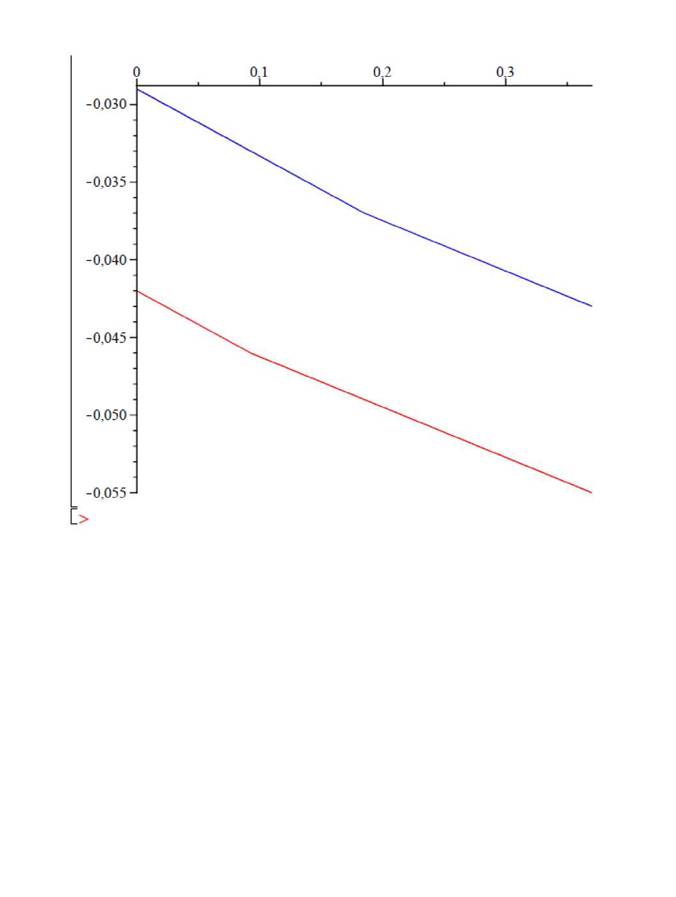

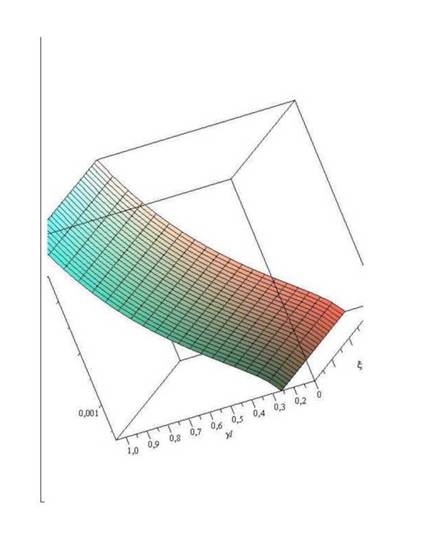

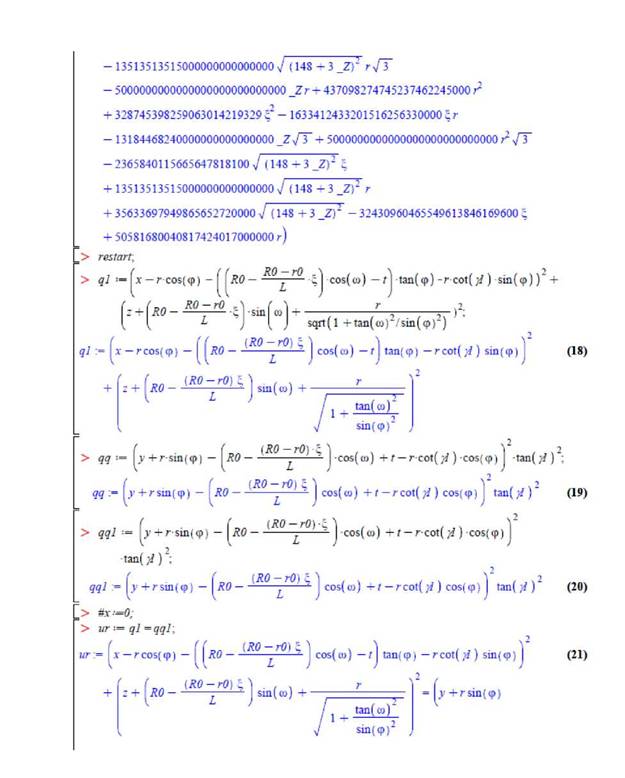

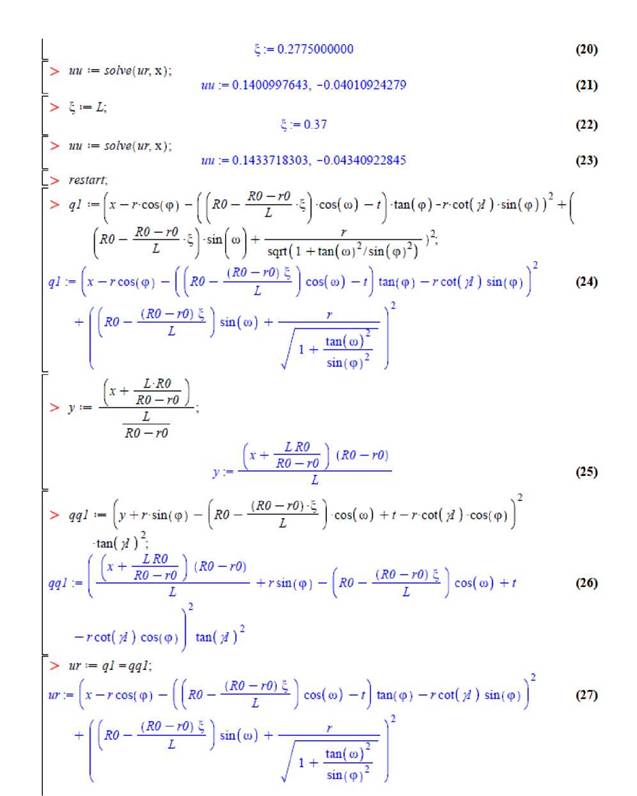

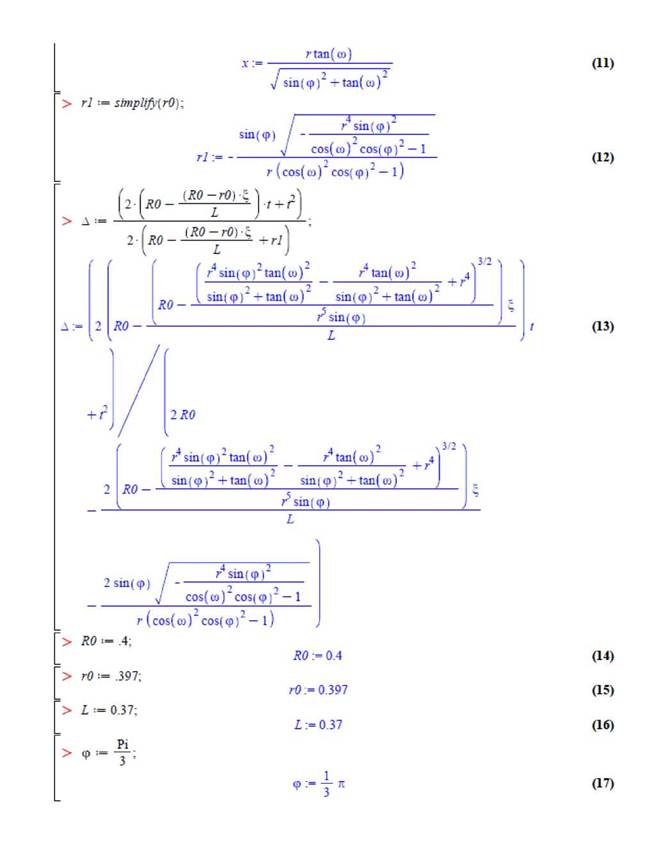

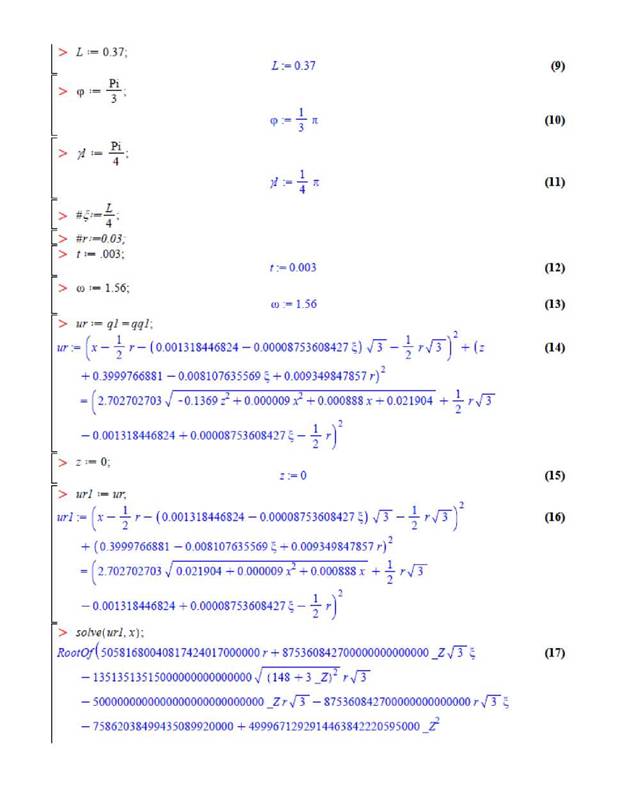

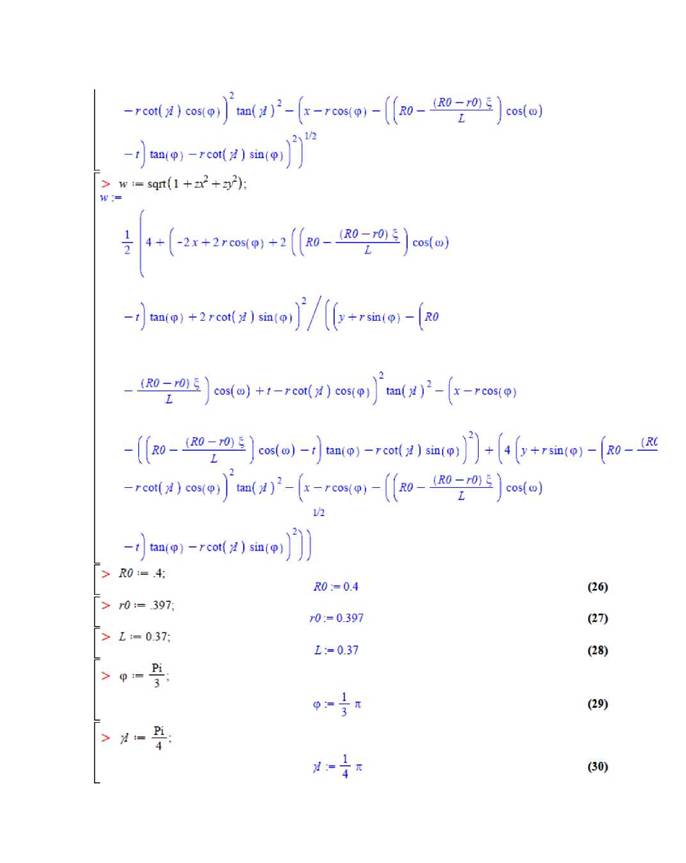

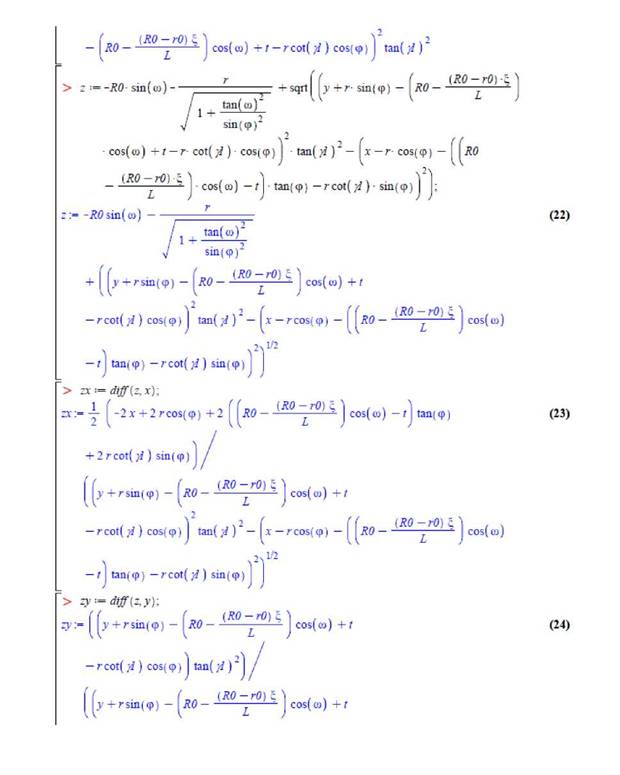

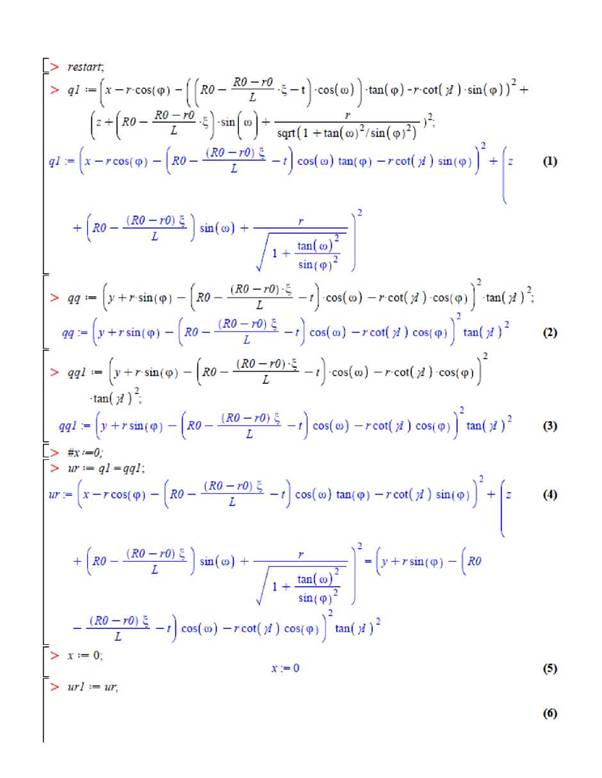

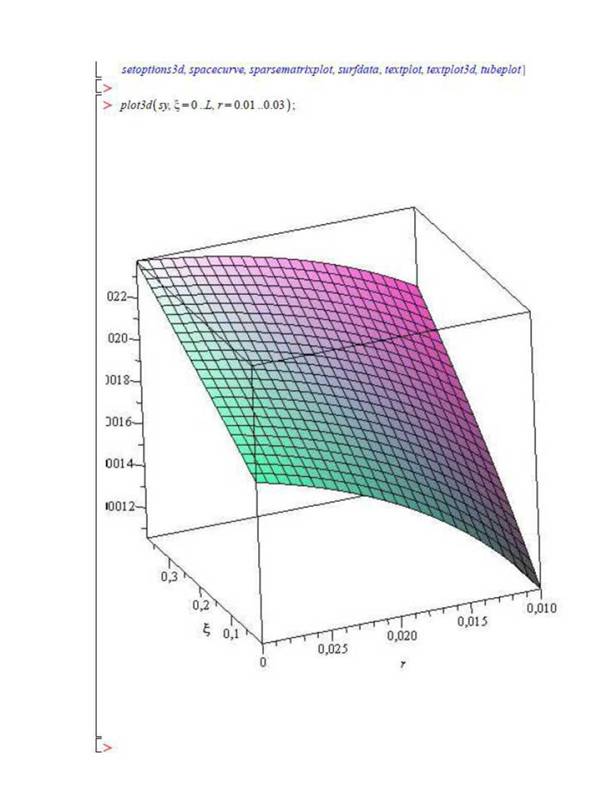

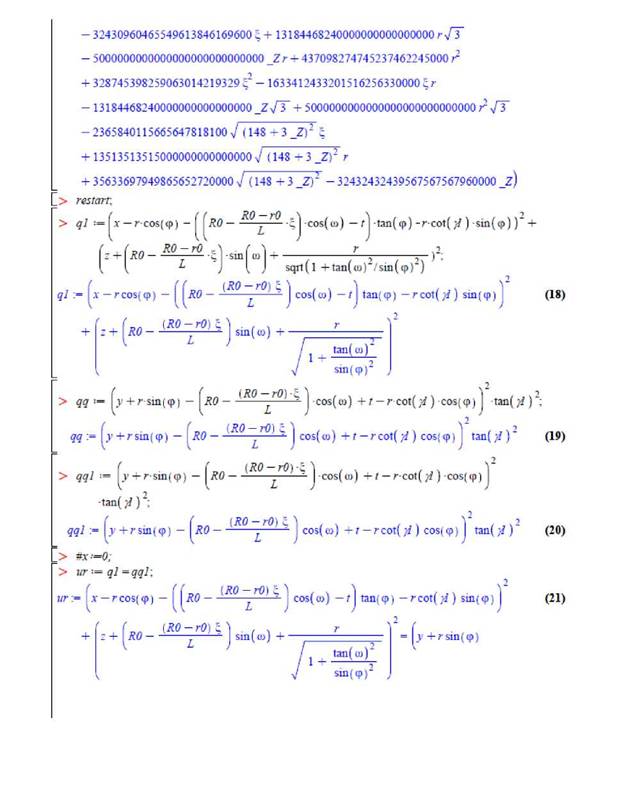

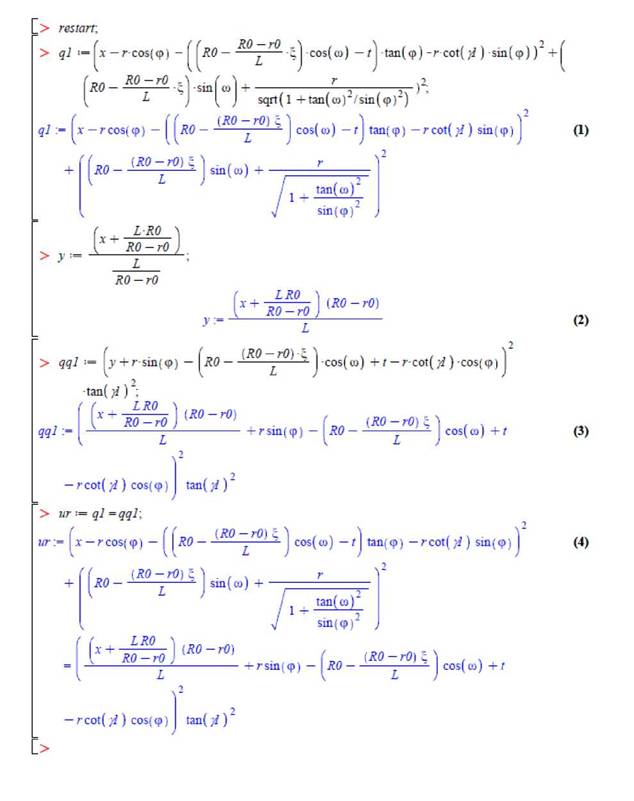

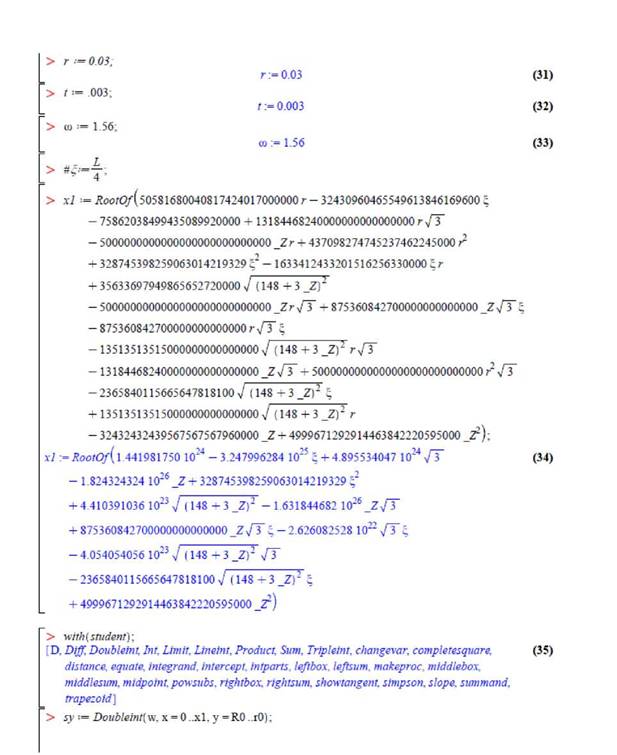

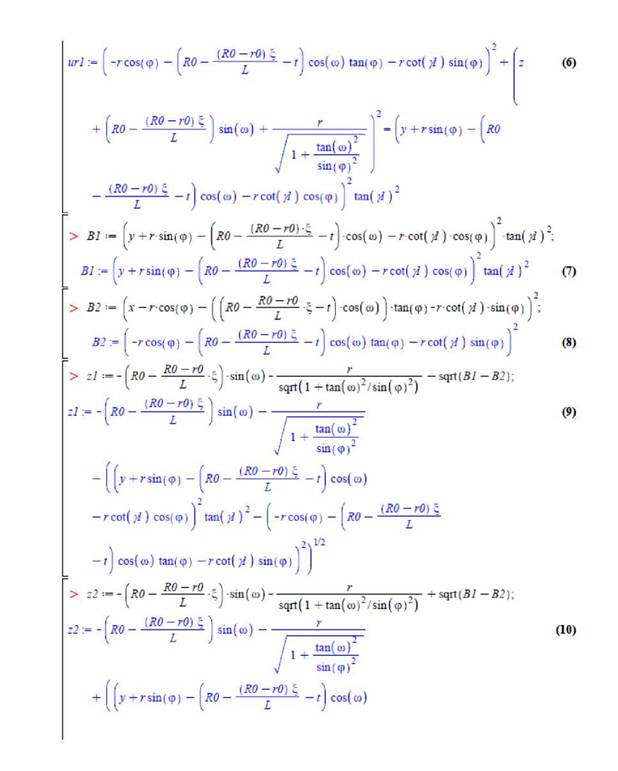

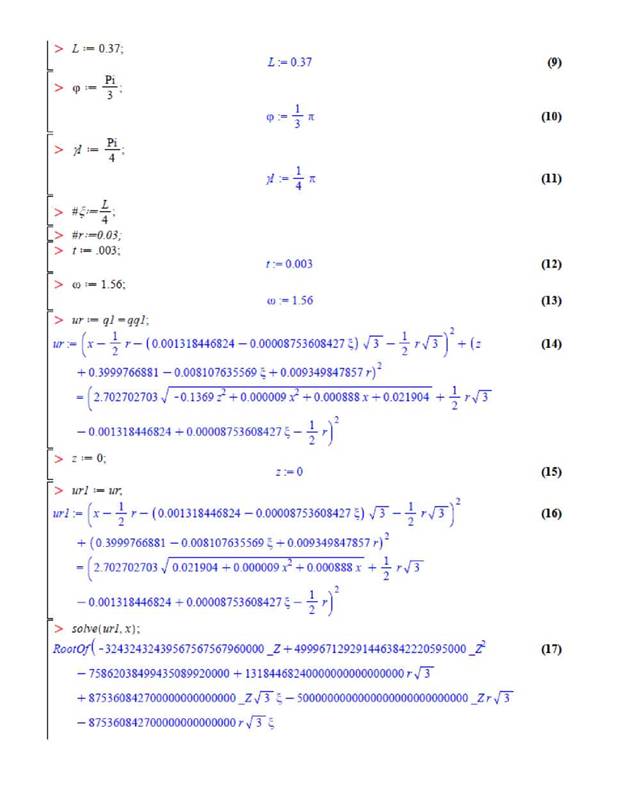

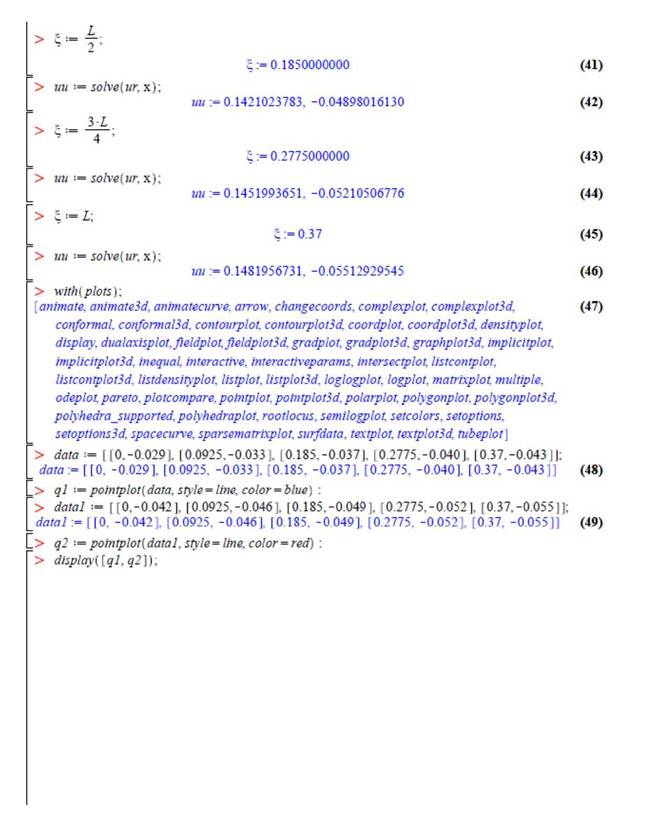

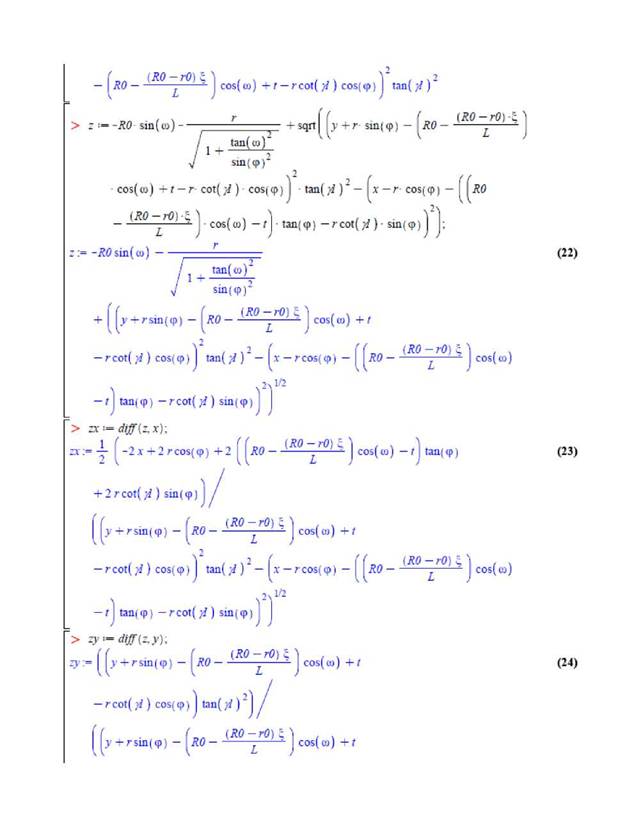

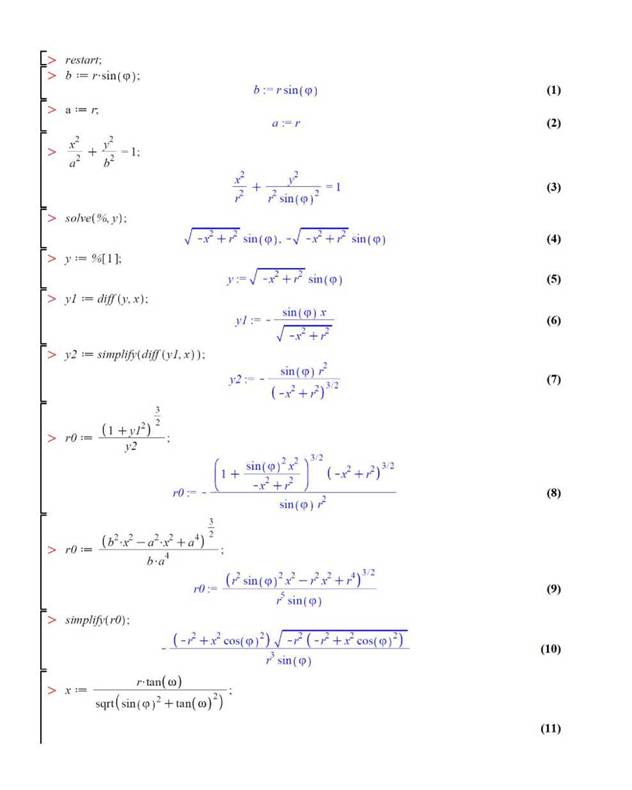

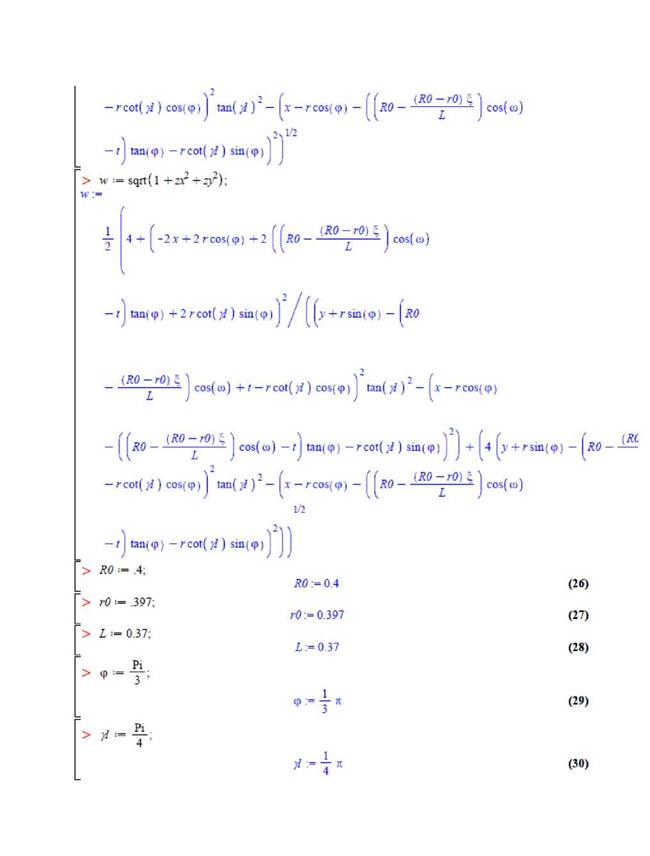

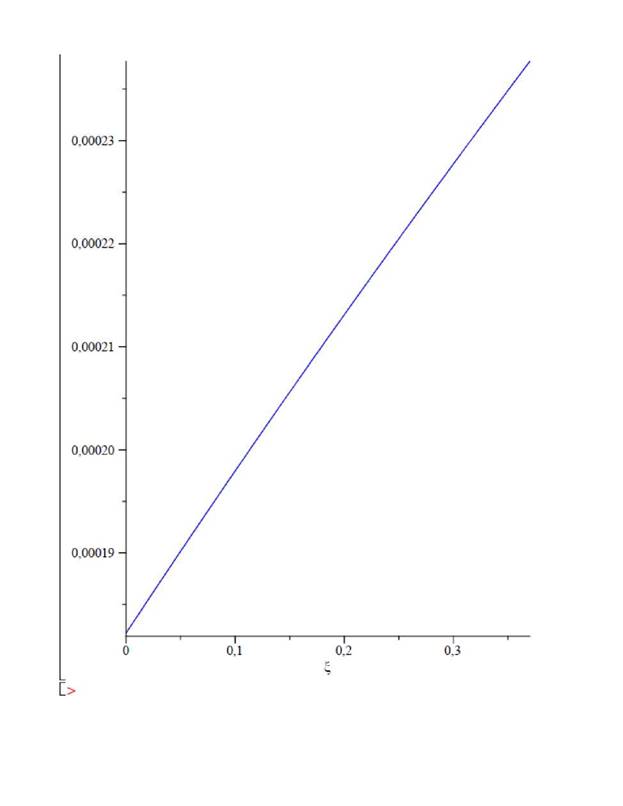

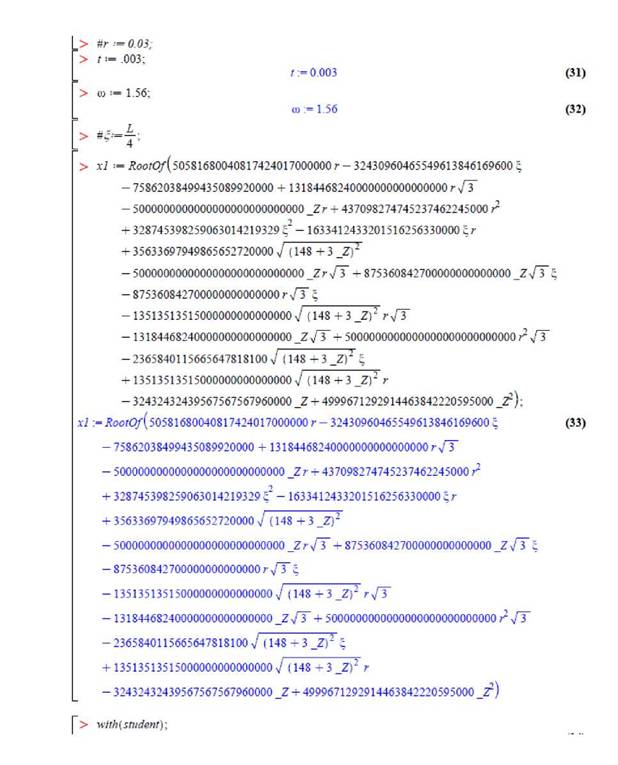

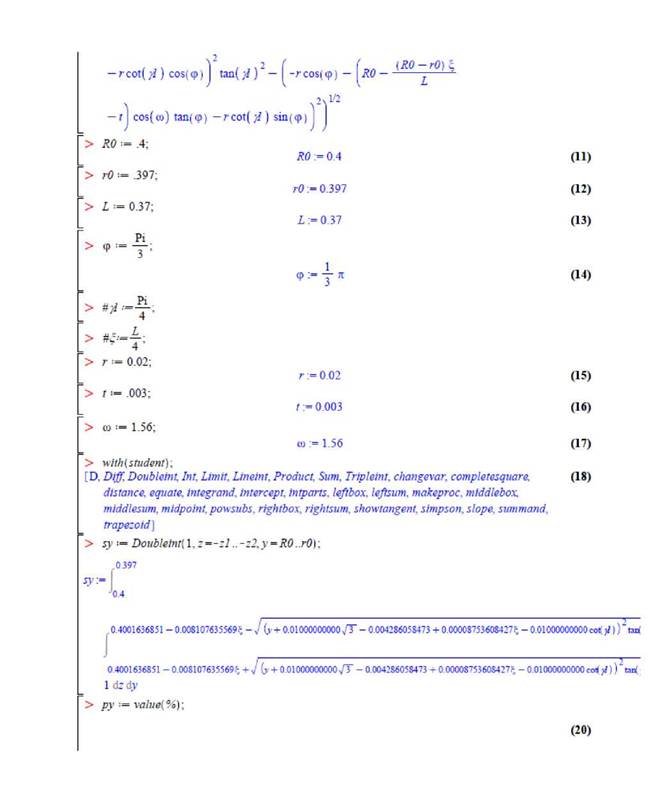

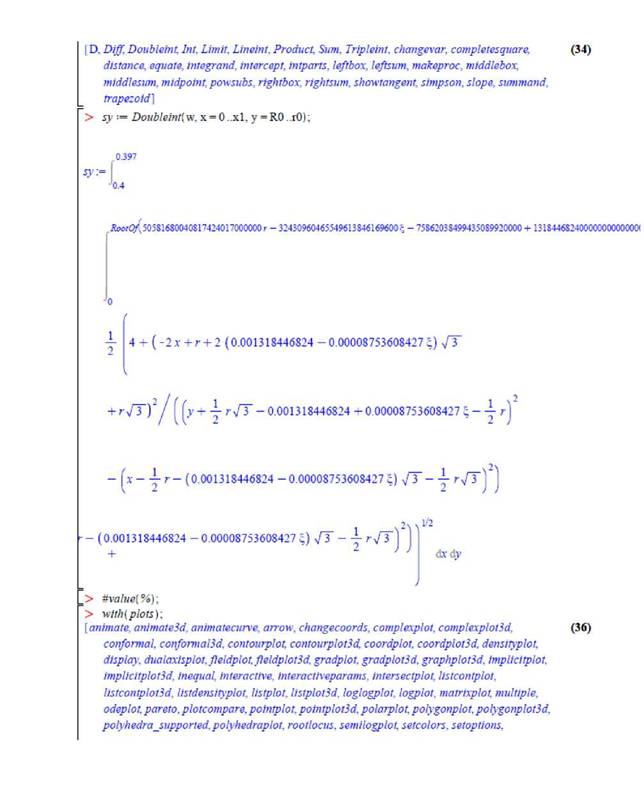

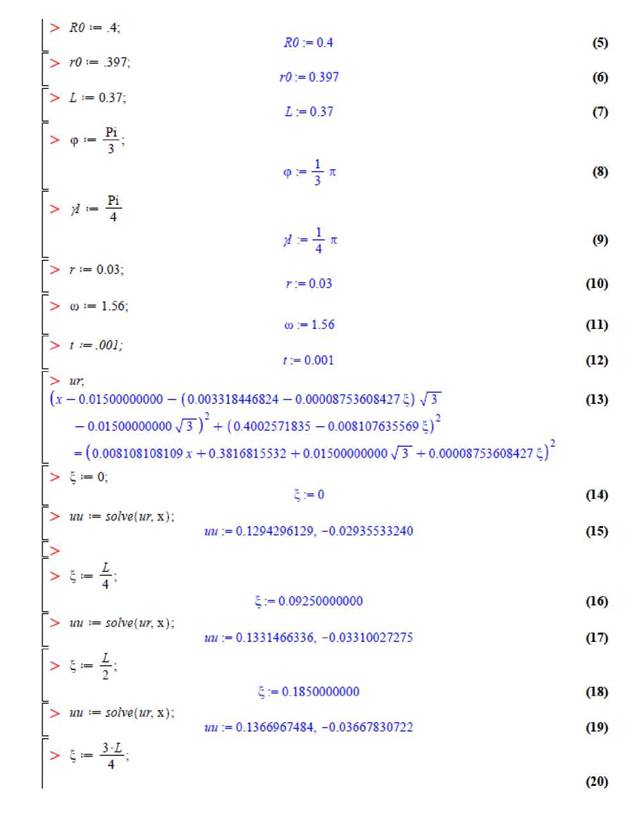

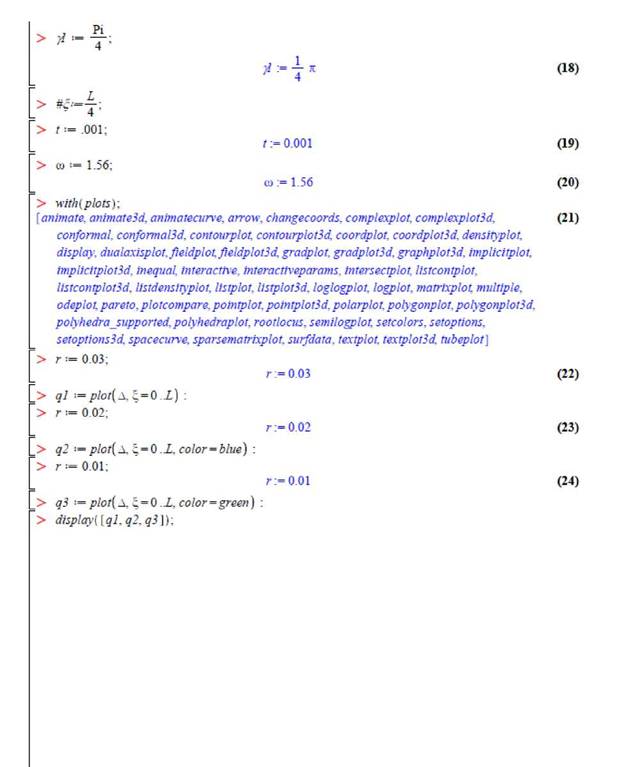

Приложение А. Свидетельство о регистрации программы для ЭВМ № 2015618788

1z^l

155

Приложение Б.

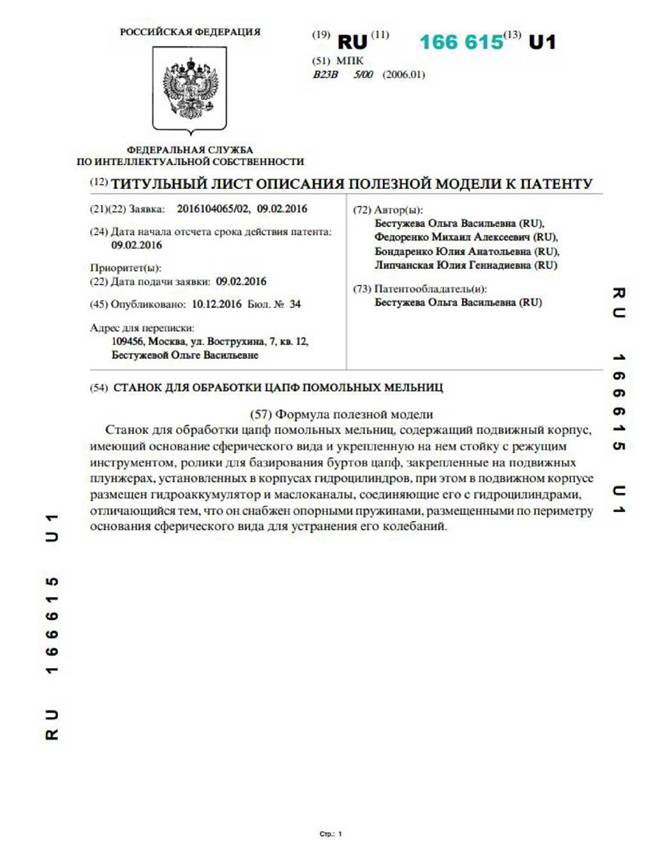

Патент РФ на полезную модель № 166615

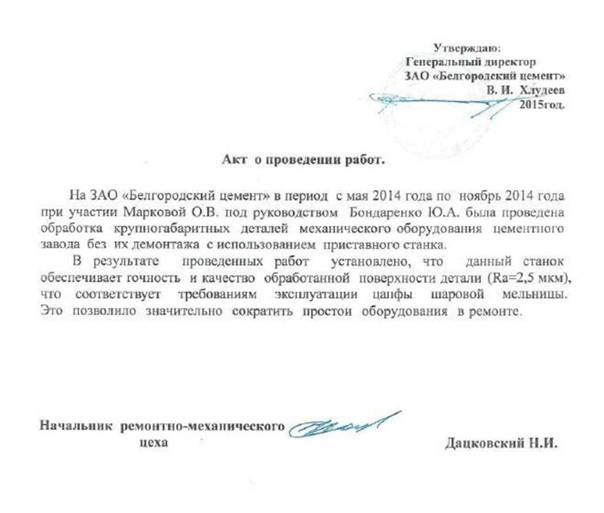

Приложение В.

Акт о проведении работ на ЗАО "Белгородский цемент"

Приложение Г

АКТ

о внедрении технологии восстановления цапф цементных мельниц

с применением приставного станка

Мы, нижеподписавшиеся, от ЗАО "Белгородский цемент": начальник планово-производственного управления Гвоздев Р.Е., главный механик Щегольков Д.М., главный энергетик Солодовников А.А., от ФГБОУ ВО "Белгородский государственный технологический университет им. В.Г. Шухова" (БГТУ им. В.Г. Шухова): проф., д.т.н. Бондаренко Ю.А., проф., д.т.н. Федоренко М.А., соискатель Бестужева О.В., составили настоящий акт в том, что на предприятии ЗАО "Белгородский цемент" на цементной мельнице 03,2 х 15 м. внедрен и успешно эксплуатируется при капитальном ремонте приставной станок для обработки цапф, выполненный в соответствии с патентом на полезную модель № 166615.

Целью эксперимента являлось снижение временных затрат на капитальный ремонт цементной мельницы 03,2 х 15 м. за счет совершенствования технологии восстановления цапфы.

Разработанный станок прост в изготовлении и удобен в сборке, благодаря независимости перемещений в горизонтальной и вертикальной плоскостях. Регулировка направляющих производится тремя винтами. Механизм продольных перемещений станка позволяет получить подачу, необходимую для обеспечения требуемых точночти и качества поверхности цапфы. Механизм состоит из электродвигателя, редуктора, устройства

включения рабочей подачи, кронштейнов, шестерен и ходового винта.

Для предотвращения попадания в зону контакта цапфы с корпусом подшипника стружки, в конструкции станка предусмотрено фетровое уплотнение. Разработанный станок легок по весу (310 кг.), несложен в изготовлении, удобен в обслуживании.

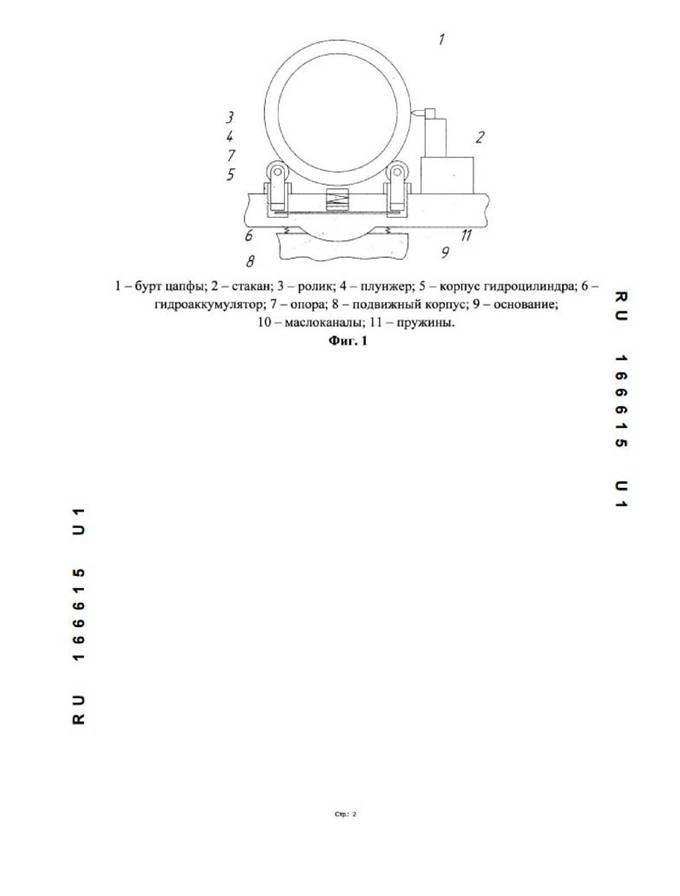

Для обработки поверхностей вращения крупногабаритных деталей необходимо использовать опорный узел состоящий из сферического основания, которое устанавливается в опору мельницы вместо корпуса подшипника.

По периметру опоры находятся пружины, которые гасят колебания подвижного корпуса. На сферическом основании расположены четыре подвижные роликоопоры, при их передвижении в вертикальном направлении осуществляется управление изменением давления рабочей жидкости в цилиндре. Цапфа буртами устанавливается на роликоопоры и при равенстве диаметральных размеров, роликоопоры находятся в состоянии покоя. Опорный узел обеспечивает вращение цапфы без перемещения оси вращения в пространстве, тем самым обеспечивает возможность обработки поверхности цапфы.

В период опытно-промышленных испытаний контролировалось точность и качество рабочей поверхности цапфы мельницы.

Выводы:

1. Использование приставного станка для обработки цапф позволило достичь следующих технико-экономических показателей:

данная технология восстановления цилиндричности рабочих поверхностей цапф мельниц обеспечивает требуемые точность и качество обработки (Ra = 2,5 мкм);

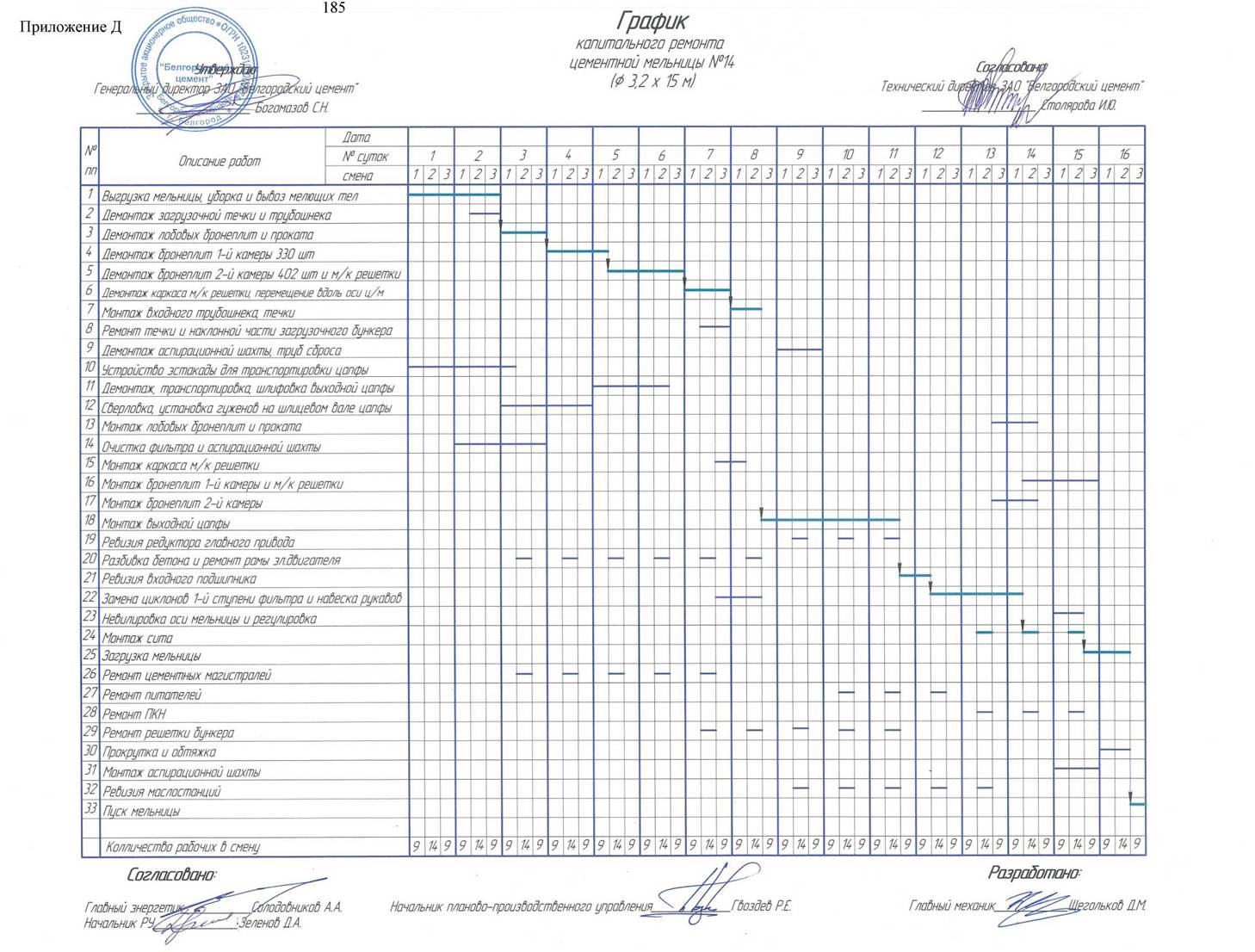

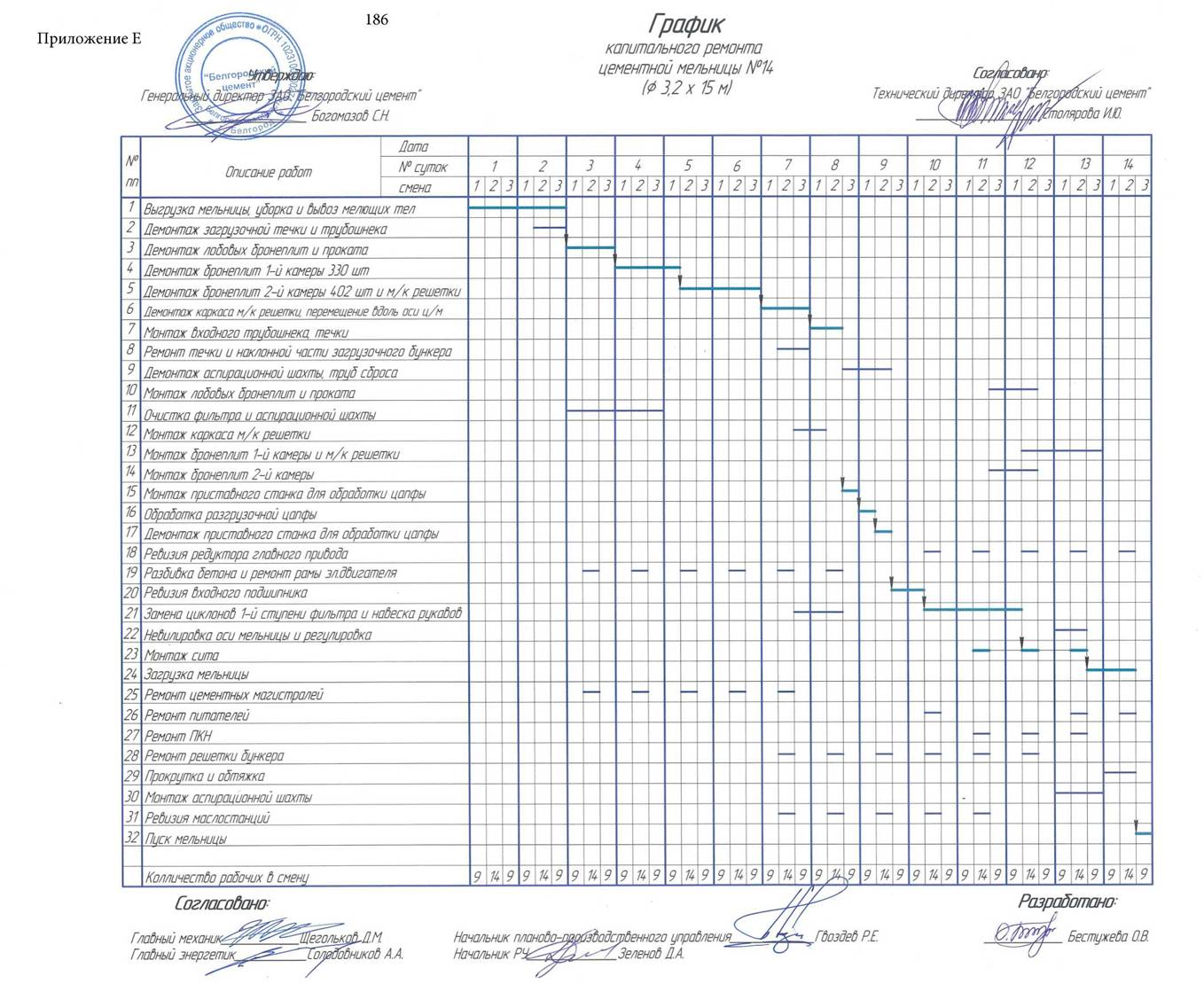

- простой цементной мельницы № 14 во время капитального ремонта сократился на 48 часов;

выпуск продукции при применении внедренной технологии обработки цапф увеличился на 2 400 т.

2. Приставной станок легко монтируется и демонтируется, прост в эксплуатации и обслуживании.

ЗАКЛЮЧЕНИЕ:

По результатам опытно-промышленных испытаний, приставной станок для обработки цапф рекомендован к применению при капитальном ремонте мельниц. Экономический эффект от внедрения технологии восстановления цапф при капитальном ремонте составил 4 063,5 тыс. руб. Приставной станок для обработки цапф применим при ремонте мельниц разныхтипоразмеров.

Акт составлен на 3-х страницах

<< |
Источник: Бестужева Ольга Васильевна. Совершенствование технологии восстановления цапф мельниц в условиях эксплуатации с применением приставного станка. Диссертация на соискание ученой степени кандидата технических наук. Белгород - 2017. 2017
