Глава 5. НАЗЕМНЫЙ КОМПЛЕКС ПРИЕМА, ОБРАБОТКИ И РАСПРОСТРАНЕНИЯ СПУТНИКОВОЙ ИНФОРМАЦИИ РОСГИДРОМЕТА

Первоочередной целью функционирования наземного комплек­са приема, обработки и распространения спутниковой информации (НКПОР) является обеспечение государственных органов управления, организаций федеральных министерств и ведомств (Росгидромета, МЧС) всей доступной информацией, полученной с помощью россий­ских и зарубежных оперативных спутниковых систем, необходимой для решения государственных задач (гидрометеорологическое обеспе­чение, мониторинг чрезвычайных ситуаций природного и техногенно­го характера, мониторинг состояния окружающей среды).

В состав наземного комплекса приема, обработки, архивации и распространения спутниковой информации входят НКПОР Росгидро­мета (образующий основу государственного НКПОР России), а также малые станции приема спутниковых данных (ведомственные, террито­риальные и коммерческие). Наиболее развитой структурой НКПОР в настоящее время является НКПОР Росгидромета, в создании и разви­тии которого принимали участие Росгидромет и Росавиакосмос. На­земный комплекс Росгидромета осуществляет прием, обработку и рас­пространение данных, получаемых со всех российских космических аппаратов (КА) типа «Ресурс-01», «Океан-01», «Океан-О», «Метеор», «Электро» и ряда зарубежных КА типа NOAA, Метеоїат. GMS. Име­ется техническая возможность приема данных французского КА SPOT.

Обобщенная схема НКПОР Росгидромета представлена на рис. 5.1. Основу НКПОР Росгидромета составляет система трех крупных центров приема — научно-исследовательский центр космической гид­рометеорологии (НИЦ) «Планета» (с пунктами приема в г. Москве. г. Обнинске и г. Долгопрудном). Западно-Сибирский (ЗС) региональный центр приема и обработки данных (РЦПОД) (г. Новосибирск) и Даль­невосточный (ДВ) РЦПОД (г.

ного разрешения в диапазоне 137МГц. Такие АППИ установлены на всех крупных аэродромах, в областных бюро погоды и в подразделе­ниях Минобороны, что позволяет оперативно получать данные ДЗЗ и использовать в синоптической оценке метеообстановки.

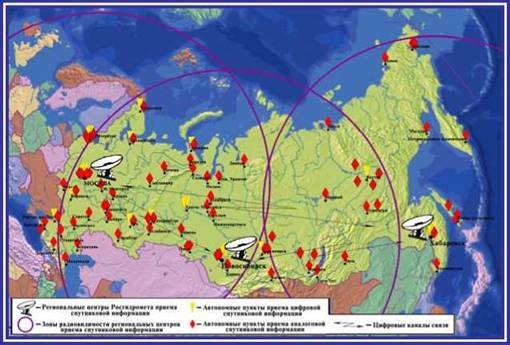

Рис. 5.1. Обобщенная схема НКПОР Росгидромета

Важным обстоятельством, определяющим возможность функ­ционирования и развития центров и пунктов приема сети НКПОР, яв­ляется проблема помеховой обстановки в районах расположения стан­ций приема. Радиотехнические комплексы систем сотовой связи, аэро­дромных служб и другие создают существенные проблемы для работы ряда пунктов приема спутниковой информации (прежде всего для ма­лых станций). Крупные центры приема Росгидромета регулярно вы­полняют работы по защите радиочастот, что позволяет вести уверен­ный прием спутниковых данных.

Возможности центров приема Росгидромета по приему данных оперативных спутниковых систем ДЗ существенно отличаются и опре­деляются степенью технической оснащенности. Наилучшей техниче­ской оснащенностью обладают подразделения НИЦ «Планета». В це­лом комплексы технических средств НИЦ «Планета» позволяют осу­ществлять прием данных практически со всех российских и ряда зару­бежных оперативных КА ДЗЗ.

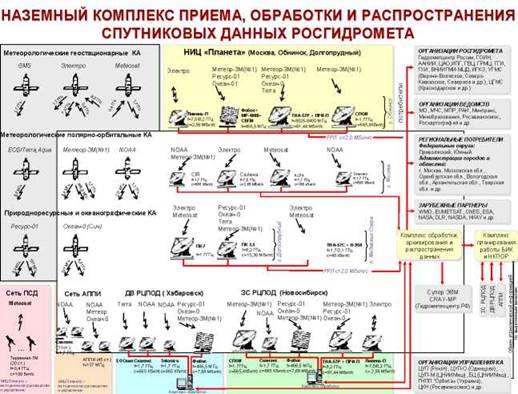

Рис. 5.2. Космическая подсистема наблюдения Росгидромета

НИЦ «Планета» является единственной организацией в России, практически выполняющей все основные функции НКПОР — плани­рование, прием, обработку, архивацию и доведение до потребителей информации российских и ряда зарубежных оперативных спутнико­вых систем:

- планирование работы бортовых измерительных комплексов спутниковых систем «Метеор», «Океан-01»;

- прием, обработка и архивация данных российских оператив­ных спутниковых систем «Метеор», «Океан-01», «Океан-0», «Ресурс- 01», «Электро», ОКС «Мир-Природа», а также зарубежных КА серии NOAA, METEOSAT, SPOT;

- сбор, обработка и архивация данных КА «Метеор», NOAA, GMS, принятых в ЗС РЦПОД (г. Новосибирск) и ДВ РЦПОД (г.

- научно-методическое руководство ЗС и ДВ РЦПОД, а также сетью АППИ;

- доведение спутниковой информации до потребителей (органи­заций Росгидромета. МЧС).

В части планирования работы бортовых измерительных ком­плексов НИЦ «Планета» взаимодействует (и имеет разветвленную сеть каналов связи) со всеми организациями. участвующими в управлении космическими системами ДЗЗ (рис. 5.2).

Центр приема в г. Обнинске является в настоящее время уни­кальным и в отличие от всех других существующих центров приема может принимать полные потоки данных (61.44 Мбит/с) КА «Ресурс- 01» №4. КА «Океан-0». модуля «Мир-Природа». а также информацию КА SPOT (50 Мбит/с). Кроме того. данные КА «Ресурс-01» №3 и «Океан-01». передаваемые в дециметровом диапазоне (466.5 МГц). также могут приниматься НИЦ «Планета» и двумя другими крупными центрами приема Росгидромета — в Новосибирске и Хабаровске.

Станции приема. расположенные в г. Москве. обеспечивают не­посредственный прием данных КА NOAA (режим HRPT). «Электро». METEOSAT-7 и получение данных КА METEOSAT-5. GOES-E. GOES-W. GMS в режиме ретрансляции через КА METEOSAT-7. Стан­ция приема в г. Долгопрудном позволяет осуществлять прием данных КА «Океан-О». Оперативные подразделения НИЦ «Планета» (г. Моск­ва) осуществляют предварительную обработку и архивацию (в рамках ведения Госфонда спутниковой информации) всей принимаемой ин­формации метеорологических. океанографических и природно­ресурсных КА (ежесуточный объем информации составляет 20-40 Гбайт).

На спутниковом сервере НИЦ «Планета» в среде INTERNET действует совместный с ЗС РЦПОД (г. Новосибирск) оперативный каталог спутниковой информации. позволяющий осуществлять поиск необходимой информации с возможностью просмотра сжатых изобра­жений.

Постоянные пользователи (оперативно-производственные под­разделения Росгидромета) подключены к локальной сети НИЦ «Пла­нета». Доведение информации до потребителей осуществляется по различным каналам связи (выделенные линии. оптоволоконные кана­лы) с использованием технологий INTERNET по автоматизированной системе передачи данных «Погода».

На рис. 5.3-5.8 представлены примеры некоторых видов опера­тивной спутниковой информационной продукции.

Рис. 5.3. Космический снимок с геостационарного спутника METEOSAT (се­верная зона видимости). ИК диапазон -- 10.5-12.5 мкм.

9.05.2000, 3 ч 00 мни

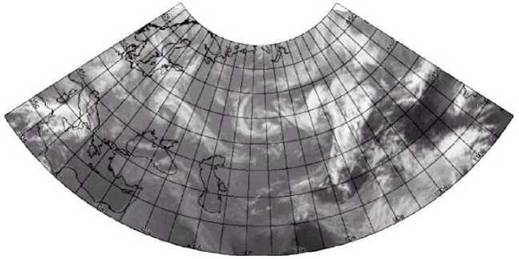

Рис. 5.4. Монтаж космических изображений Евразии с ИСЗ NOAA-14 (AVHRR-2. 10.3-11.3 мкм). 20.04.2001 (6 ч 04 мин. 7 ч 44 мин. 9 ч 29 мин. 11 ч 10 мин. 12 ч 53 мин. 14 ч 36 мин). Полярная стереографическая

проекция. референц элепсоид Красовского

Рис. 5.5. Монтаж изображений с ИСЗ Ресурс-01 №4 (МР-900, 0,5-0,8 мкм). Сибирский регион. 25 апреля 2001 г., 5 ч 5 мин - 6 ч 47 мин

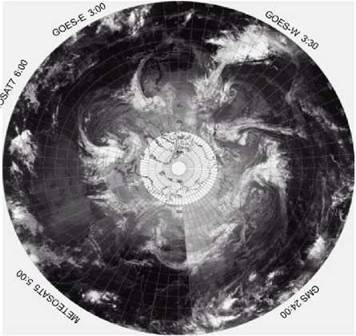

Рис. 5.6. Глобальная карта облачности за 6 марта 2001 г. ИК диапазон -- 10,5­12,5 мкм (полярная стереографическая проекция)

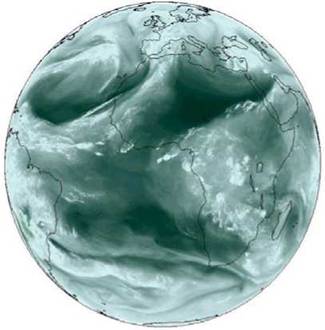

Рис. 5.7. Геостационарный спутник METEOSAT-7. 15.11.2000 г.. 04 ч 00 мин СГВ. Изображение земли в спектральном канале поглощения водяного пара (5.7-7.1 мкм)

Рис. 5.8. Геостационарный спутник GSM. ИК диапазон -- 10.5-12.5 мкм. 07.07.2000 г .. 03 ч 00 мин СГВ
