<<
>>

2.4 Исследование влияния изотопической чистоты на оптические свойства германия

Как указывалось выше, особенностью германия как промышленного материала является то, что для большинства практических применений пригодны монокристаллы с содержанием посторонних примесей на уровне IO'10вес.

% и ниже. Поэтому физика и химия процессов, происходящих в германии, который является, пожалуй, одним из самых изученных материалов, исследована весьма подробно. Результаты описаны в десятках тысяч статей и сотнях монографий. Однако абсолютно большая часть этих данных получена на материале природного изотопического состава: германий - атомный номер - 32, атомная масса - 72,59; состоит из смеси стабильных изотопов с массовыми числами 70, 72, 73, 74, 76. В 1942 г. И.Я. Померанчук предсказал, что в химически чистых и совершенных структурно кристаллах изотопический беспорядок приводит к значительному снижению коэффициента теплопроводности [305, 306]. Так как разделение изотопов является технически крайне сложным и дорогостоящим процессом, то в литературе почти отсутствуют сведения о влиянии изотопического состава на физические свойства кристаллов. В работах [307, 308] этот эффект экспериментально исследован на образцах монокристаллических изотопов германия 70Ge и 74Ge и показано, что изотопически чистый германий может иметь теплопроводность в 8,5 раз выше, чем монокристалл природного состава.

Исследования ИК - поглощения германия в области прозрачности показали, что путём оптимизации концентрации электроактивных примесей удаётся снизить величину коэффициента поглощения практически до фононного предела. Так как известно, что в области 12-14 мкм имеются полосы поглощения германия, обусловлены взаимодействием света с фононами [А28], то было решено проверить влияние изотопического состава на положение этих полос. В данном разделе работы приведены результаты исследования влияния изотопического состава на спектр пропускания монокристаллического германия в ИК - области.

Эксперименты проведены на тех же образцах изотопически чистых монокристаллов германия 70Ge и 74Ge, что и в работах [307, 308]. Образцы

79 предоставлены В.Ю. Барановым, В.И. Ожогиным, А.В. Тихомировым, за что автор выражает им глубокую признательность. Образцы были изготовлены следующим образом. В Институте Молекулярной Физики РНЦ "Курчатовский Институт" с использованием центробежного метода разделения изотопов были получены изотопы 70Ge и 74Ge с обогащением 99,99%. В Лаборатории им. Лоуренса в Беркли (США) была проведена тонкая химическая очистка материала методом многократной (33 прохода) зонной плавки. Химически очищенные таким образом поликристаллические слитки 70Ge и Ge использовались в качестве исходного сырья для выращивания монокристаллов германия и - типа. Удельное сопротивление полученных монокристаллов составляло - 65 Ом X см. Образцы для исследований были изготовлены в форме плоскопараллельных пластин с кристаллографической ориентацией и , диаметром 30-45 мм, толщиной 12-15 мм. Рабочие поверхности пластин были отполированы, непараллельность поверхностей не превышала величину 30 секунд.

В качестве образцов сравнения использовались оптически обработанные пластины из монокристаллов германия природного изотопического состава, выращенных на Запорожском титано-магниевом комбинате и в Тверском государственном университете из заведомо разных партий исходного сырья и различными методами - Чохральского и Степанова. В качестве исходного сырья использовался зонноочищенный поликристаллический германий (марки ГПЗ) с удельным сопротивлением материала более 47 Om?cm(при температуре 23oC). Кристаллографическая ориентация исследованных образцов пластин - и . Влияние кристаллографической ориентации и технологии выращивания на положение максимумов фононных полос поглощения в спектре пропускания образцов не выявлено. На рисунке 2.3 приведены экспериментально измеренные спектры пропускания монокристаллических образцов изотопов 70Ge и 74Ge.

В таблице 2.3 приведены экспериментально измеренные частоты трёх характерных максимумов фононных полос поглощения германия для исследовавшихся кристаллов, а на рисунке 2.4 показана впервые полученная зависимость частот пиков решёточного поглощения v в монокристаллах германия от массового числа М.

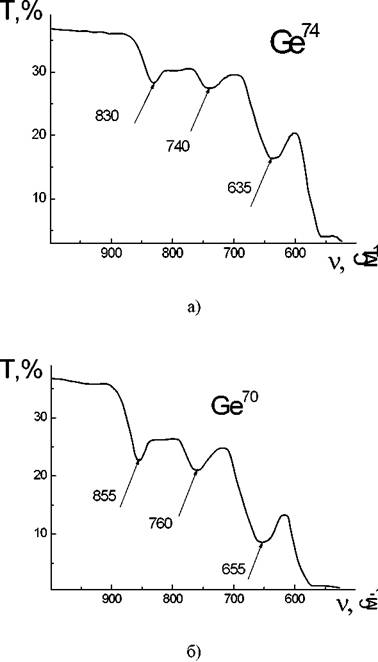

Рисунок 2.3 - Спектральные зависимости пропускания монокристаллических образцов изотопов германия а) М=74, толщина образца 12 мм, б) М=70, толщина образца 22 мм (стрелками показаны максимумы фононных полос поглощения с указанием соответствующих волновых чисел)

Германий, как известно (см. главу 1, [224, 225, А9]), широко применяется в ИК - оптике, особенно, в диапазоне 8-14 мкм, однако присутствующие в этой области полосы фононного поглощения заметно ограничивают его применение. Они хорошо

изучены, и их положение в спектрах кристаллов природного изотопического состава практически является константой материала.

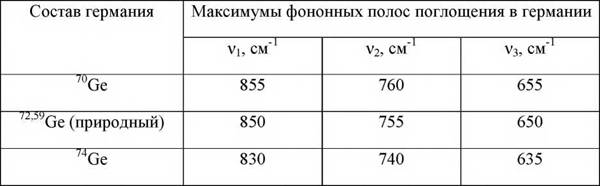

Таблица 2.3 Положение максимумов фононных полос поглощения в кристаллах германия различного изотопного состава

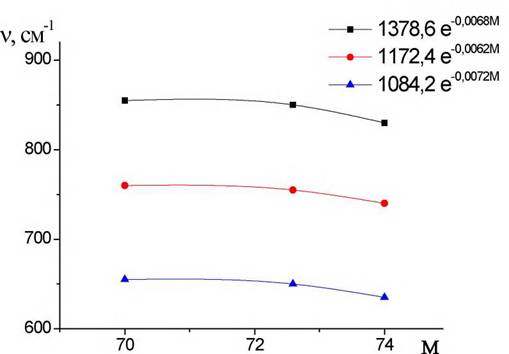

Рисунок 2.4 - Зависимость частот пиков решёточного поглощения v в монокристаллах германия от массового числа M

Полученная зависимость частоты максимума фононных полос поглощения от массового числа v = f(M) может быть аппроксимированна выражением где Vo - частота максимума соответствующей полосы фононного поглощения.

Обнаружено, что решёточные пики поглощения на частотах v - 850, 755, 650 см'1, наблюдаемые в монокристаллах германия природного изотопического состава, в моноизотопных кристаллах сдвигаются. Причём в монокристаллах 70Ge наблюдается рост частоты полосы поглощения - V, а в 74Ge v уменьшается по сравнению с монокристаллами природного изотопического состава.

Таким образом, впервые зафиксирована тенденция снижения частоты максимума полосы решёточного поглощения в германии с ростом массового числа. К сожалению, величина этого сдвига, хотя и превышает значение погрешности измерений, но она слишком мала, что бы иметь какое-либо заметное практическое значение. Тем не менее, обнаруженный эффект может быть использован для экспресс - оценки изотопического состава германия.

<< | >>
Источник: Рогалин Владимир Ефимович. Стойкость материалов силовой оптики к воздействию мощных импульсов излучения CO2- лазеров. Диссертация на соискание ученой степени доктора физико-математических наук. Тверь - 2015. 2015

Еще по теме 2.4 Исследование влияния изотопической чистоты на оптические свойства германия:

  1. Оптические свойства крупногабаритных монокристаллов германия
  2. Влияние примесного состава на оптическое пропускание германия
  3. Исследование оптических характеристик германия
  4. Глава 4. Исследования оптических и тепловых характеристик кристаллов германия
  5. Оптические свойства одноосных кристаллов парателлурита, ииобата лития и SBN, как объектов для исследований методом коноскопии
  6. Гавалян Мамикон Юрьевич. Влияние кристаллографической ориентации и примесного состава на оптические, диэлектрические и теплофизические характеристики кристаллов германия и парателлурита. Диссертация на соискание ученой степени кандидата физико-математических наук. Тверь - 2016, 2016
  7. Гавалян Мамикон Юрьевич. Влияние кристаллографической ориентации и примесного состава на оптические, диэлектрические и теплофизические характеристики кристаллов германия и парателлурита. АВТОРЕФЕРАТ диссертации на соискание ученой степени кандидата физико-математических наук. Тверь - 2016, 2016
  8. Оптическая спектроскопия германия
  9. 1.3 Свойства оптических материалов для области спектра 10 мкм. Критерии для выбора оптических материалов мощных лазеров
  10. 4.5. Экспериментальное исследование на шлифовальном станке различных факторов, оказывающих влияние на технологические свойства СОЖ
  11. Дефекты структуры и оптические аномалии в кристаллах парателлурита и германия
  12. 2.2.3.4. Определение оптической однородности германия в инфракрасной области спектра интерферометрическим способом3
  13. 1.5. Основные характеристики и области применения оптических кристаллов германия и парателлурита
  14. 2.5 Оптические свойства лейкосапфира в области 10,6 мкм
  15. 1.4 Оптические свойства металлических зеркал для CO2- лазеров
  16. 1.3.1 Алмаз: оптические свойства и перспективы применения в CO2- лазерах
  17. Применение и свойства кристаллического германия
  18. Исследование прозрачности оптических сред глаза в проходящем свете
  19. 3.1.1 Методика эксперимента по исследованию энергетического порога повреждения оптических материалов
