§ 2. Механизм взаимодействия TC при столкновении

Взаимодействие TC при столкновении определяется возникающими в процессе контактирования силами. В зависимости от конфигурации контактировавших частей они возникают на различных участках в разные моменты времени, изменяясь по величине в процессе продвижения TC относительно друг друга.

Под воздействием этих сил происходит взаимное внедрение и общая деформация корпусов ТС, изменяются скорость поступательного движения и его направление, возникает разворот TC относительно центров тяжести.

Силы взаимодействия определяются возникающим при ударе замедлением (ускорением при ударе в попутном направлении), которое, в свою очередь, зависит от расстояния, на которое TC продвигаются относительно друг друга в процессе гашения скорости этими силами (в процессе взаимного внедрения).

Чем более жесткими и прочными частями контактировали TC при столкновении, тем меньше (при прочих равных условиях) будет глубина взаимного внедрения, тем больше замедление из-за снижения времени падения скорости в процессе взаимного контактирования.

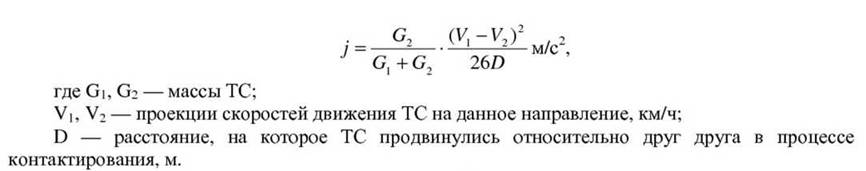

Среднее значение замедления TC в процессе взаимного внедрения может быть определено по формуле

Точность результатов расчета в значительной мере зависит от точности определения расстояния D, которое может быть установлено только трасологическим путем. Для этого необходимо определить расстояние между центрами тяжести TC в момент первичного контакта при столкновении и расстояние между ними в момент, когда взаимное внедрение достигло максимального значения (до момента выхода соударяющихся участков из контакта друг с другом — при скользящих столкновениях), и найти разность между этими расстояниями.

Определенное таким путем значение замедления является средним. Действительное его значение в отдельные моменты может быть намного выше. Если считать, что нарастание замедления при блокирующем столкновении происходит по закону прямой, конечное значение замедления будет в 2 раза выше среднего расчетного.

Обширность и характер деформаций, а также перемещения TC в процессе столкновения зависят в основном от трех обстоятельств: вида столкновения, скорости сближения и типа столкнувшихся ТС.

Образование деформаций. В зависимости от вида столкновения определяются расположение деформаций по периметру TC и их характер (направление под воздействием контактировавших частей, общие деформации корпуса). При блокирующем столкновении общее направление деформаций совпадает с направлением вектора относительной скорости, при скользящем столкновении оно может существенно отклоняться из-за возникновения поперечных составляющих сил взаимодействия. Относительное смещение центров тяжести TC в процессе образования деформаций при скользящем столкновении может быть значительно больше, чем при блокирующем, что уменьшает силы взаимодействия благодаря большему демпфированию. Кроме того, при скользящем столкновении на образование деформаций затрачивается меньшая часть кинетической энергии ТС, что также способствует, уменьшению сил взаимодействия при столкновении.

На общую деформацию корпуса TC при столкновении влияет эксцентричность удара: при эксцентричном столкновении она более значительна, чем при центральном.

Большое влияние на образование деформаций оказывает скорость сближения TC в момент столкновения, поскольку замедление в процессе образования деформаций пропорционально квадрату скорости сближения. Чем выше скорость сближения, тем существеннее как общая деформация корпуса, так и деформации частей ТС, непосредственно контактировавших при столкновении.

Скорость сближения контактировавших при столкновении участков не следует отождествлять со скоростью сближения центров тяжести TC перед столкновением.

Поскольку повреждения TC при столкновении зависят от прочности и жесткости контактировавших частей и их взаимного расположения, большое влияние на их образование оказывает тип ТС; нередко при почти полном разрушении легкового автомобиля на грузовом, с которым произошло столкновение, имеются лишь незначительные протертости без существенного повреждения его частей.

Изменение скорости. В зависимости от вида столкновения скорость TC после столкновения может резко снизиться (при встречном столкновении), возрасти (при попутном заднем столкновении), может также измениться направление движения (при перекрестном столкновении).

Когда силы взаимодействия при столкновении действуют в горизонтальной плоскости, изменение скорости движения TC и его направления в процессе столкновения определяется условием равенства равнодействующей количества движения двух TC до и после столкновения (закон сохранения количества движения). Поэтому векторы количества движения каждого из двух TC до и после столкновения являются сторожами параллелограммов, построенных на диагоналях, по величине и направлению равных вектору количества движения обоих TC (рис. 1.2).

Для определения направления движения или скорости TC до столкновения очень важно исследовать направление следов колес TC непосредственно после удара, что позволит установить направление смещения центров тяжести каждого TC и скорости их движения (по перемещениям и развороту вокруг центра тяжести за время перемещения) после удара.

Рис. 1.2. Схема определения взаимосвязи между векторами количества движения TC до и после столкновения

При блокирующем эксцентричном столкновении на TC действуют силы взаимодействия, в результате чего происходит разворот TC в направлении возникшего инерционного момента — тем более резкий, чем больше эксцентричность удара.

При продольном скользящем столкновении равнодействующая импульсов сил взаимодействия может существенно отклоняться от продольного направления в результате «расклинивания» ТС, когда происходит взаимное отбрасывание контактировавших участков в поперечном направлении. При этом TC также расходятся в противоположные стороны от продольного направления, но отбрасывание контактировавших участков вызывает разворот TC в обратном направлении, если равнодействующая векторов импульсов сил взаимодействия проходит впереди центра тяжести ТС, или в том же направлении, если она проходит сзади.

Направление и скорость сближения (относительная скорость) контактировавших при столкновении участков определяются вектором геометрической разности векторов скорости их движения в момент удара (рис. 1.3). Направление этой скорости может быть установлено и трасологическим путем по направлению трасс, возникших на контактировавших частях в первоначальный момент.

Скорость сближения влияет не только на затраты кинетической энергии на деформации деталей ТС, но и на изменение направления и скорости движения TC в процессе контактирования.

Чем выше скорость сближения, тем в большей мере изменяются проекции векторов скорости движения обоих TC на направление этой скорости (в соответствии с законом сохранения количества движения).

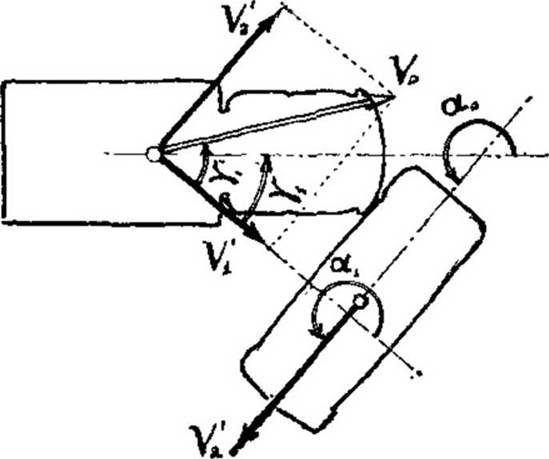

Рис. 1.3. Схема определения относительной скорости (скорости встречи) TC при столкновении

Влияние вида столкнувшихся TC на направление и скорость их движения после удара связано с тем, что в контакт вступают части, различные по прочности, расположению по горизонтали и высоте, характеру взаимодействия (деформирующиеся или разрушающиеся, гладкие или сцепляющиеся между собой) и т.

Отклонение равнодействующей в вертикальной плоскости приводит к тому, что изменяются закономерности отбрасывания TC в процессе столкновения. ТС, которое будет прижиматься к опорной поверхности вертикальной составляющей силы взаимодействия, будет испытывать большее сопротивление смещению вследствие возрастания сцепления колес с поверхностью дороги и сместится на меньшее расстояние, чем при горизонтальном направлении этой силы. Другое ТС, подброшенное при ударе вертикальной составляющей силы взаимодействия, наоборот, сместится на большее расстояние. При этом условии отклонение направления движения TC и скорости их движения после столкновения могут несколько не соответствовать закону сохранения количества движения, если не учитывать того обстоятельства, что силы сопротивления смещению в процессе их контактирования могли быть неодинаковыми.

Поэтому при трасологическом исследовании TC после столкновения нужно обращать внимание на признаки, свидетельствующие о набегании одного TC на другое, при котором возникают вертикальные составляющие силы взаимодействия. Такими признаками являются отпечатки или трассы, оставленные частями одного TC на другом на высоте, большей высоты расположения этих частей в нормальном положении ТС; следы на верхних поверхностях деформированных частей одного ТС, оставленные нижними частями другого; следы наезда колесами сверху и т. и.

Разворот TC в процессе контактирования при столкновении происходит при эксцентричных столкновениях, когда равнодействующая импульсов сил взаимодействия не совпадает с центром тяжести TC и под действием возникающего при этом условии инерционного момента TC успевает приобрести угловую скорость.

При блокирующих столкновениях направление удара близко совпадает с направлением относительной скорости контактировавших при столкновении участков ТС, при скользящих — возникающие поперечные составляющие сил взаимодействия отклоняют равнодействующую в сторону, противоположную месту расположения участка, которым был нанесен удар.

В экспертной практике это обстоятельство не всегда учитывается, что в некоторых случаях при отсутствии данных об оставленных TC следах в процессе отбрасывания после столкновения может привести к ошибочному заключению о направлении разворота TC и механизме происшествия в целом.

При трасологическом исследовании необходимо выявлять признаки характера столкновения (скользящее или блокирующее). При скользящем столкновении, когда TC выходят из контакта друг с другом до того, как относительная скорость упадет до нуля, возникают продольные трассы, следующие за основными повреждениями, происходит загиб выступающих или частично сорванных частей назад при завершении деформаций; после происшествия в продольном направлении TC располагаются по обе стороны от места столкновения.

Признаками блокирующего столкновения являются наличие следов на контактировавших участках (отпечатков отдельных деталей одного TC на поверхностях другого) и большая глубина взаимного внедрения на ограниченном участке.

Угол разворота за время контактирования, как правило, невелик, если незначительно относительное перемещение TC в процессе взаимного контактирования, при низкой скорости сближения и блокирующих столкновениях, а также при незначительной эксцентричности удара.

При скользящих столкновениях, когда перемещение TC в процессе взаимного контактирования велико, и при резко эксцентричном ударе угол разворота к моменту выхода TC из контакта друг с другом может быть существенным. В таких случаях он может быть приближенно определен по методике, изложенной в § 3 данной главы.

Влияние вида TC на его разворот в процессе столкновения связано с массой TC и его габаритами: чем больше масса и габариты (и, следовательно, момент инерции относительно центра тяжести), тем меньше угол разворота TC к моменту выхода его из контакта с другим ТС.

Взаимодействие TC в процессе столкновения — вторая стадия механизма столкновения ТС, являющаяся связующим звеном между тем, что произошло до и после него.

Для следственных органов основное значение имеет установление того, что произошло до столкновения, т. е. на первой стадии механизма столкновения, поскольку это дает возможность оценить действия водителя. В то же время наибольшее число следов и других признаков происшествия, как правило, остается после столкновения. Этим обстоятельством определяется значение исследования механизма столкновения во второй его стадии.
