4.5. //(-ТРИГГЕР
//(-триггер имеет вход управления С и два информационных входа. Если сигналы / = /С = 1, то //(-триггер функционирует как Г-триггер. При других значениях информационных сигналов он функционирует аналогично ^S-триггеру (вход / эквивалентен входу 5, вход К — входу R).

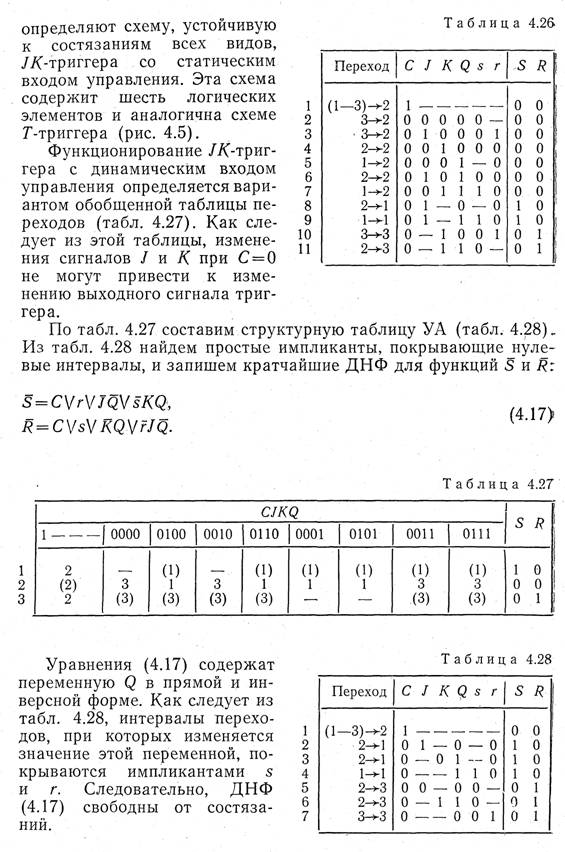

Таблица состояний //(-триггера представлена табл. 4.23.Разнообразие схемных реализаций этого триггера отобразим с помощью обобщенной таблицы переходов (табл. 4.24). Эта таблица строится на основе таблиц переходов УА Г-триггера
Формулы (4.18) определяют схему //(-триггера с динамическим входом управления, свободную от состязаний (рис. 4.13).
В заключение главы отметим следующее. Исходя из таблицы состояний для каждого из рассмотренных триггеров можно построить сжатую таблицу переходов модели Мили. Синтез УА по этой модели (точнее, на основе композиции автоматов) приводит к триггерным схемам, называемым обычно схемами типа ведущий—ведомый. Однако в подобных схемах требуется вводить не только сигнал С, но и инверсный ему сигнал С. Для устранения возникающих при этом существенных состязаний можно применять логические элементы из смешанного базиса (см. пример синтеза Г-триггера в § 2.8). Однако получающиеся при этом схемы более сложны по сравнению со схемами, полученными на основе композиционной модели.
