Физико-механические свойства смеси, используемой при проведении исследований

Эффективность смешивания зависит как от физических свойств компонентов (гранулометрический состав, форма и характер поверхности частиц, влажность, плотность), так и от параметров оборудования [87].

Зачастую для того чтобы обеспечить дополнительные свойства готовой смеси используются различные добавки (регулирующие, модифицирующие и тд.) [106].

Самым распространенным из всего многообразия вяжущих и заполнителей являются цемент и мелкозернистый песок. Поэтому для исследования процесса смешения в планетарном смесителе в качестве смешиваемых компонентов были выбраны цемент М500 [50] производства фирмы «Себряковцемент» и кварцевый песок [59] с размером фракций 0,125...0,6 мм. Соотношение компонентов

песчано-цементной смеси составило: цемент марки М500 - 1 часть, кварцевый песок - 3 части (рис. 3.13) [89].

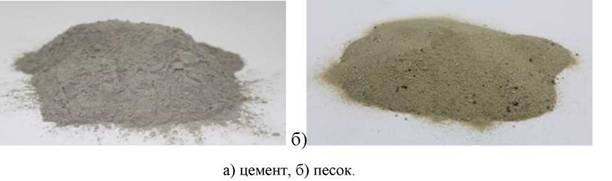

Рисунок 3.13. Навески компонентов смеси для проведения эксперимента.

Данная смесь (гарцовка) будет обладать следующими характеристиками: насыпной вес- 1450 кг/м³; показатель влажности - не должна превышать 0,2%; гранулометрический состав - с/мин. 20мкм (по цементу) [35], D_Ma_Ke=0,8мм (по

песку); минимальный предел прочности на сжатие, полученного из сухой смеси раствора 28 суток -20 МПа [37].

Дополнительными показателями качества сухих строительных смесей исходя из области их использования являются [54,55,56,57,60,86]: прочность на растяжение при изгибе, деформация усадки, стойкость к ударным воздействиям, теплопроводность, паропроницаемость, коррозионная стойкость и другие.

3.3.
