5.1 Промышленное внедрение на ЗАО «Белгородский цемент»
Для подтверждения правильности расчетов и лабораторных исследований процесса пневмотранспортирования цемента на заседании технического совета ЗАО «Белгородский цемент» было принято решение для изготовления мультисоплового аэрационного устройства с последующим использованием в пневмокамерных насосах при транспортировании цемента в силоса (приложение 4).
Аэрационное устройство было изготовлено и установлено в камере пневмокамерного насоса ТА-29 при транспортировании цемента на ЗАО «Белгородский цемент» (рисунок 5.1).
Основной задачей внедрения являлась разработка конструкции мультисоплового аэрационного устройства МАУ, выявление его недостатков, а также определение эксплуатационной эффективности и надежности с целью повышения эффективности псевдоожижения цемента в камере насоса и снижения расхода сжатого воздуха.

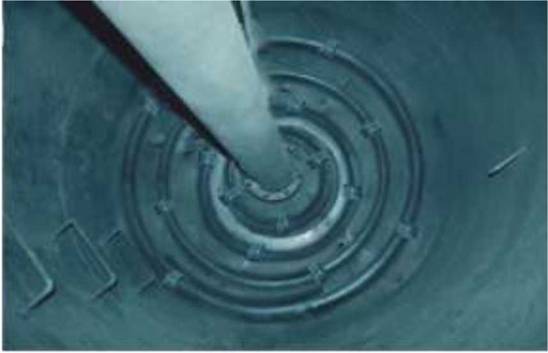

Рисунок 5.1. Пневмокамерный насос ТА-29
Техническая характеристика пневмокамерного насоса ТА-29, в котором было испытано мультисопловое аэрационное устройство, приведена в таблице 5.1.
Таблица 5.1
Техническая характеристика пневмокамерного насоса ТА-29
Производительность при выгрузке цемента из камеры, т/ч | 30 |
Длина транспортного цементопровода, м, не более | 1000 |
Длина транспортного цементопровода, м, не более (в том числе по вертикали) | 50 |
Объемный расход воздуха, м3/т. цемента | 60-70 |
Внутренний диаметр транспортного цементопровода, мм | 200 |
Г абаритные размеры, мм (длина x ширина x высота) | 3770х3350x4340 |
Результаты работы пневмокамерного насоса показали эффективность промышленного внедрения МАУ, поскольку потребление сжатого воздуха сократилось на 10-12 %. С учетом проведенных испытаний предложено использовать конструкцию мультисоплового аэрационного устройства и на остальных пневмокамерных насосах.
Экономический эффект от внедрения мультисоплового аэрационного устройства в одном пневмокамерном насосе составит около 600000 руб. в год, так как эффективность псевдоожижения позволяет снизить потребление сжатого воздуха. Срок окупаемости составит 3 месяца.
