Внедрение на ЗАО «ТД «Кварц»»
Целью внедрения методологии проектирования футеровок являлось использование предложенного технического решения в производственных масштабах для оценки эффективности процесса измельчения.
Применение методологии проектирования было реализовано с помощью программных продуктов NX (создание геометрических моделей корпуса мельницы и футеровки) и EDEM (проведение численных экспериментов с целью определения кинематических характеристик мелющих тел).
Исходные данные для разработки футеровки для мельницы 3,2х15 м показаны в таблице5.1.
Значения физических параметров для материалов мелющих тел - Сталь ШХ- 15, футеровки - 110Г13Л, использованных в расчетах в программном комплексе EDEM, приведены в таблице5.2.
Таблица 5.1 Исходные данные для выполнения расчетов
Параметр | Значение |
Диаметр мельницы, м | 3,2 |
Длина мельницы, м | 15 |
Степень заполнения (тела) | 28% |
Загружаемое кол-во шаров разных размеров | 050 мм - 11,4%; 060 мм - 18,5%; 070 мм - 19,1%; 080 мм - 25,3%; 090 мм - 25,7%. |
Рабочая частота вращения мельницы, мин-1 | 16,9 |
В первую очередь, путем сравнения существующей конфигурации футеровки и предложенного решения была доказана эффективность процесса измельчения при использовании последнего (рисунок5.10). Затем, конструктивное предложение было реализовано на практике и испытано в промышленных условиях (рисунок5.12).

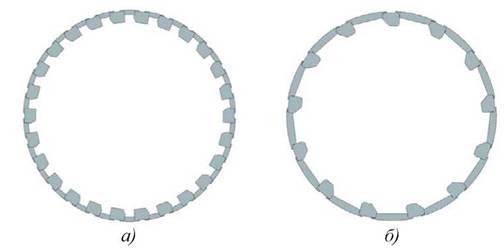

Рисунок 5.10 Профиль цифровой модели футеровки:
а) существующей конфигурации, б) предложенного решения
Выполненные расчеты сравниваемых конфигураций футеровок с лифтерами позволили провести визуальную (рисунок5.11)и количественную оценку кинетики мелющей загрузки в поперечном сечении барабана мельницы и сделать следующие выводы: а) угол отрыва шаров от поверхности меньше в предлагаемом решении, чем в существующей футеровке, что способствует снижению потребляемой мощности на 4,3% и износа футеровочных плит; б) малоподвижное ядро мелющей загрузки меньше при использовании предлагаемого решения на 2,1% (25,6% против 27,7%).
Параметр | Материал мелющих тел | Материал футеровки |
Сталь ШХ-15 | Сталь 110Г13Л | |
Коэффициент Пуассона | 0,26 | 0,29 |
Плотность, кг/м3 | 7812 | 7850 |
Модуль сдвига, Па | 8∙1010 | 8,2∙1010 |
Таблица 5.2 Основные характеристики материалов
150
151

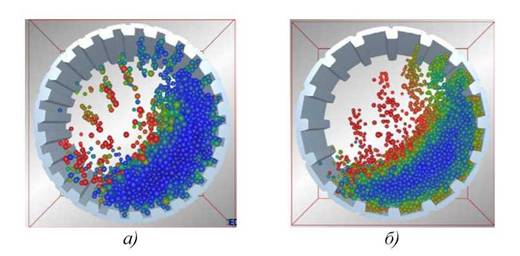

Рисунок 5.11 Кинетика мелющих тел внутри барабана мельницы:
а) существующей конфигурации, б) предложенного решения
Рисунок 5.12 Вид футеровки внутри мельницы 3,2х15 м
В результате промышленного внедрения данного технического решения уменьшается остаток на сите 008, готовый продукт становится более однородным по гранулометрическому составу, т.
е. повышается качество помола цемента.Промышленное внедрение подтверждается актом (приложение 3).
