Основные элементы и понятия IDEE0
функциональный блок,
интерфейсные дуги,
принцип декомпозиции.
Функциональный блок графически изображается в виде прямоугольника (рис.
20) и представляет собой некоторый конкретный процесс (функцию) в рамках моделируемой системы. Название каждого блока должно быть сформулировано в виде глагольного выражения: глагол + объект действия + дополнение. Например, «Производить продукцию», «Обрабатывать записи», «Делать закупки» и т.д.Каждая из четырех сторон функционального блока имеет строго определенное значение:
левая сторона обозначает входы, т. е. что поступает на вход процесса и будет дальше преобразовано,
правая сторона - выход, это то, что создается на выходе процесса в результате его выполнения,
верхняя сторона - управление, т. е. при каких условиях процесс исполняется,
нижняя сторона - механизм, т. е. какие ресурсы необходимы для исполнения процесса.

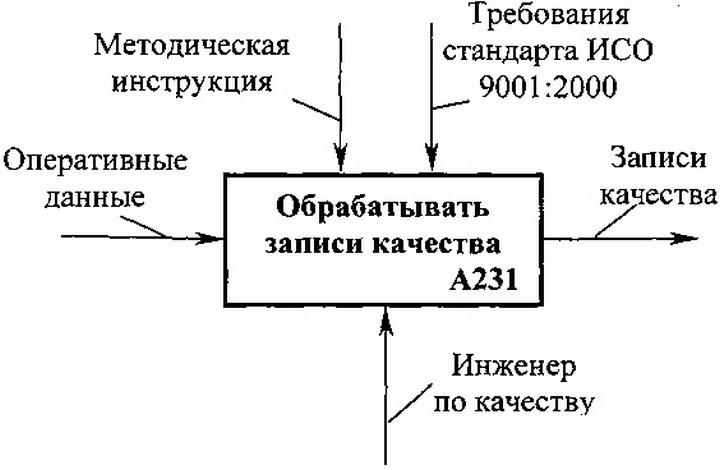

Рис. 20. Функциональный блок процесса «Обрабатывать записи качества»
Интерфейсные дуги - это стрелки, с помощью которых в функциональной модели отображаются взаимодействия между функциональными блоками. Стрелка - графическое представление элемента, который обрабатывается в рамках моделируемой системы или оказывает иное влияние на процесс.
Принцип декомпозиции (структурирования, детализации) применяется при разбиении сложного процесса на составляющие его процессы. При этом уровень детализации процесса определяется целями построения модели. Декомпозиция - это процесс, в ходе которого разработчик как бы заглядывает внутрь функционального блока и разглядывает его внутреннюю структуру.
В процессе декомпозиции функциональный блок АО подвергается детализации на дочерние диаграммы. Дочерняя диаграмма содержит функциональные блоки, которые представляют процессы, из которых состоит декомпозируемый процесс.
