Измерение направленного пропускания кристаллов германия[I]
Измерение направленного пропускания проводили по ГОСТ 26307-93 «Определение коэффициентов направленного пропускания и отражения света» с помощью Фурье-спектрометра ФСМ 1201 с приставкой параллельного хода; оптическая схема измерений приведена на рисунке 2.4.
Источник излучения (1), представляющий собой глобар, располагается в фокусе внеосевого параболического объектива (2) и совместно с плоским зеркалом (3) формирует параллельный пучок, проходящий через исследуемый образец (7). Параллельный пучок собирается аналогичной оптической системой (4 и 5) на входной диафрагме Фурье-спектрометра (6). Для уменьшения влияния виньетирования в параллельный ход включается ограничивающая диафрагма (8).

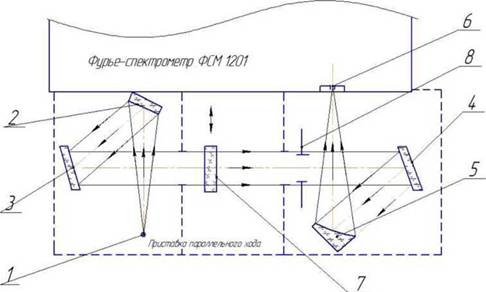

Рис.2.4 Схема измерений направленного пропускания
