Методики исследования характеристик пьезоэлементов для датчиков угловых скоростей
Основными характеристиками датчиков, исследуемых в работе, являются масштабный коэффициент, дрейф нулевого сигнала и температурная стабильность [3].
Исследования данных параметров осуществляется общепринятыми методами.
Так же как и в случае пьезоэлементов для фильтров у чувствительного элемента, он же биморфный пьезоэлемент, измеряются частотные характеристики и ёмкость. Параметры пьезоэлементов такие как диэлектрическая проницаемость, пьезомодули и другие измеряются на этапе биморфной пластины после её поляризации и старения, но до распиловки на отдельные пьезоэлементы (балочного типа).Параметры датчика определяются уже на готовом изделии, в состав которого входит пьезокерамическое тело, электроника и соединительные элементы, на рабочем месте, блок-схема которого показана на рис. 2.1. На схеме использованы следующие обозначения:
А - поворотный стенд МПС-1;
Al- поворотный стол;
А2 - термокамера;
АЗ - блок «СТЕНД»;
А4- блок «ТЕРМОКАМЕРА»;
А5 - испаритель с трубопроводом;
PCl- персональный компьютер P-III, 866MHz, 256МВ с программным обеспечением (MPSEexe);
BP - испытуемый ГБП-1;
D - сосуд с жидким азотом (Дьюар);
Gl - источник питания RYI-3003-3D;
Pl- цифровой осциллограф PCS 500А;
PVl - вольтметр В7-34А;
PV2- мультиметр М-830В;
РС2 - персональный компьютер P-III, 866MHz, 256МВ с программным обеспечением (Pc_Lab2000se.exe, Расчет MK.xls).

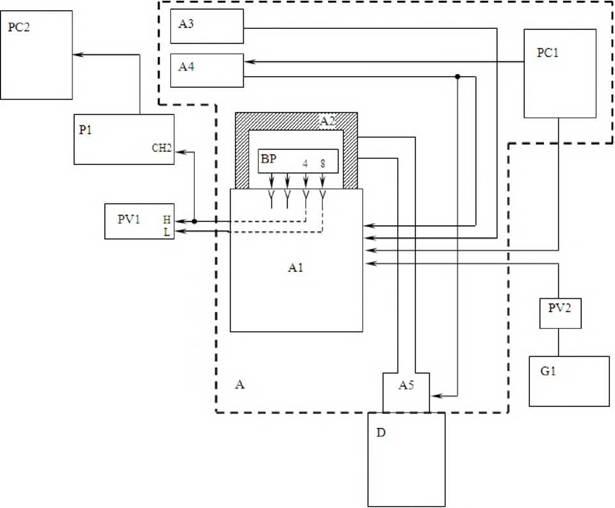

Рис. 2.1 Блок-схема рабочего места для проведения измерений датчиков (гироскопов)
