Нанесение контактных площадок
Для проведения электрических измерений на отожженные пленки наносились электроды. Для нанесения верхних платиновых электродов применялся метод ВЧ магнетронного распыления. На мини-установке Quorum Technologies SC7620 (рисунок 2.2) проводилось напыление контактных площадок через заранее подготовленные трафареты, которые закрывали площадь пленки, оставляя лишь квадратные области для осаждения распыляемого металла.
Рисунок.2.2 Изображение мини-установки по напылению Quorum SC7620.
Толщина нанесенных электродов составляла 60-80 нм, а размер контактных площадок составлял 120?120 мкм, 210x210 мкм и 520x520 мкм. Стоит упомянуть, что откачка вакуумной системы осуществлялась форвакуумным насосом до давления 2?10'2Topp, рабочим газом выступал аргон высокой чистоты. Схематическое изображение тонкопленочной структуры с нанесённым верхним электродом представлено на рисунке 2.3.

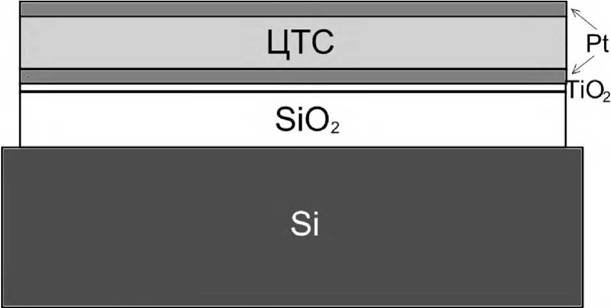

Рисунок 2.3 Схематическое изображение тонкопленочной структуры с нанесённым верхним платиновым электродом. Толщина SiO2 = 500 нм, Ti = 20 нм, Pt = 100 нм и Pt = 60 ÷ 80 нм для нижнего и верхнего электродов соответственно, ЦТС = 300 ÷ 1000 нм.
