ВАХ при комнатной температуре
В данном параграфе представлены экспериментально полученные при комнатной температуре вольт-амперные характеристики для исследуемых пленок PZT(54∕46) с температурами синтеза 540 - 570 °C.
Напряжение, приложенное к пленке, составляло от -3,5 до 3,5 В, что незначительно превышает коэрцитивное, приблизительно равное 2 - 3 В.Для пленки с температурой синтеза 540 °C наиболее характерным является близкое к линейному поведение тока утечки в зависимости от приложенного электрического напряжения. На рисунке 3.1 приведены вольт- амперные характеристики для двух контактных площадок этой пленки. Как видно из данных графиков, электропроводность пленок с температурой синтеза 540 °C практически не зависит от приложенного напряжения в исследуемом интервале полей.
Рисунок 3.1. Типичный вид ВАХ для пленки PZT(54∕46) с ТСИНТ= 540 °C.
На рисунке 3.2 также представлена вольт-амперная характеристика пленки PZT(54∕46) с ТСИНТ= 540 °C. Из данного графика видна асимметрия ВАХ, а также наблюдается участок насыщения с последующим резким нарастанием тока при приложении положительного напряжения к пленке. Участок насыщения, по-видимому, связан с наличием барьера, подобного барьеру в диоде, и последующим его пробоем.
Рисунок 3.2. ВАХ для пленки PZT(54∕46) с ТСИНТ= 540 °C.
Для пленки с температурой синтеза 545 °C на нескольких контактных площадках наблюдались зависимости, подобные приведенной на рисунке 3.1,а, однако наиболее типичной является зависимость, представленная на рисунке 3.3.

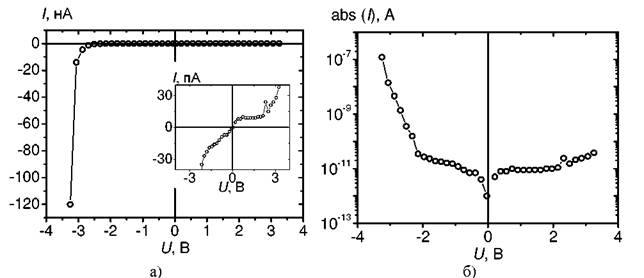

Рисунок 3.3. ВАХ для пленки PZT(54∕46) с ТСИНТ= 545 °C: (а) - в линейном масштабе, (б) - в полулогарифмическом.
В области невысоких электрических полей (до 40 кВ-см-1) картина существенно не отличается от описанных выше - наблюдается линейность ВАХ, а также насыщение тока с последующим его возрастанием при приложении положительного напряжения к пленке. Однако, с приложением отрицательного напряжения (U
