Температурные зависимости ВАХ

В ходе проведенного исследования получена зависимость проводимости исследуемых пленок PZT(54∕46) от температуры. Можно с уверенностью сказать, что при нагревании проводимость данных структур увеличивается.

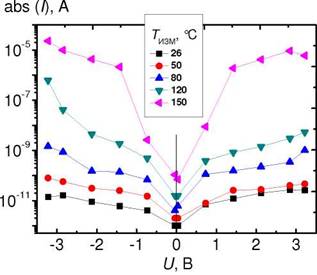

Рисунок 3.10. ВАХ для пленки PZT(54∕46) с Т_СИНТ= 540 °C, измеренные при различных температурах.

В таблице 5 приведена зависимость электропроводности (σDC), рассчитанная для малых полей, соответствующих приложенному напряжению до ± 0,7 В, для случая, представленного на рисунке 3.10.

Таблица 5. Температурная зависимость электропроводности пленки PZT(54∕46) с Т_СИНТ= 540 °C в малом поле (± 15 кВ-см^-1).

Поведение других исследуемых в работе пленок существенно не отличается от описанного выше - с повышением температуры, при которой выполнялся эксперимент (Т_ИЗМ), проводимость структуры Pt∕PZT(54∕46)∕Pt увеличивается, существенно не меняя внешний вид вольт-амперых характеристик.

На основе данных g_dc,полученных при различных температурах, может быть построена зависимость g_dcот 1/Т. Если представить ее в полулогарифмическом масштабе, из наклона этой линии и на основе следующего соотношения:

где σ₀- предэкспоненциальный множитель, может быть определена энергия активации Е_а. На рисунке 3.11 приведен график g_dcот 1/Т для пленки с температурой синтеза 540 °C.

Рисунок 3.11. Зависимость удельной электропроводности g_dcот обратной температуры при напряженности электрического поля 11 кВ-см^-1для пленки с Т_СИНТ= 540 °C.

Расчет, выполненный для исследуемых пленок, дает величину энергии активации Е_а= 0,65 ± 0,10 эВ. Такое значение энергии активации свидетельствуют о существовании энергетических уровней в запрещенной зоне, ширина которой для пленок PZT составляет 3,2 ÷ 3,8 эВ [94].

3.2.
