Температурные зависимости диэлектрической проницаемости
У всех исследуемых образцов слоистой керамики на основе BTS наблюдается существенно иная температурная зависимость относительной диэлектрической проницаемости (рис. 4.1) по сравнению с керамикой BTS однородного образца [15, 71, 72, 75-77].
Однородные составы BTS15, BTSlO и BTS 12.5 имеют только одну аномалию, соответствующую температуре сегнетоэлектрического фазового перехода данного состава: при 19, 36 и 560C; BTS7.5 - две аномалии при 44 (структурный фазовый переход из ромбической в тетрагональную фазу) и 70oC (сегнетоэлектрический фазовый переход) (рис.4.16). У слоистых структур на основе керамики BTS имеют место несколько аномалий. Первая аномалия проявляется приблизительно при температуре 20oC, для двухслойного (Zl) и трехслойного (D) образцов, а для четырехслойного (V) образца при температуре ≈ 36 0C. Ее интенсивность уменьшается с ростом числа слоев, используемых при спекании образца. При T ≈ 450C на температурной зависимости относительной диэлектрической проницаемости всех исследуемых образцов имеет место острый пик, величина которого для двухслойного образца практически в 2 раза меньше, чем для трехслойного. Еще один маленький пик наблюдается в области температур от 690C до 730C.

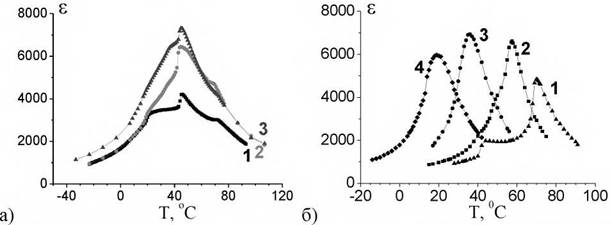

Рис. 4.1. Температурные зависимости диэлектрической проницаемости (f=1кГц). а - градиентные образцы керамики BTS: кривая 1 - двухслойный образец (Zl), 2 - трехслойный (D) и 3 - четырехслойный (V); б - однородные: кривая 1 -BTS7.5, 2 -BTSlO, 3 -BTS12.5, 4 -BTS15.
