Состав теплосчетчиков.

Разнообразие теплосчетчиков отражает многообразие требований потребителей этих приборов. Теплосчетчики стоят на магистралях ТЭЦ с диаметрами трубопроводов до 1400 мм и на трубках диаметром 10...

12 мм в квартирах и небольших офисах. Число трубопроводов, по которым теплосчетчик производит расчет теплоты, может варьироваться в пределах десятка. При всем многообразии теплосчетчиков в их составе обязательно присутствуют термопреобразователи, измерители расхода и тепловычислители. Теплосчетчики можно разделить по следующим признакам:

• по типу используемых преобразователей расхода;

• по диаметрам трубопроводов теплоносителя;

• по диапазону измеряемых расходов;

• по количеству потоков теплоносителя (каналов).

В табл. 14.1 для некоторых типов теплосчетчиков приведены характеристики по указанным признакам.

Помимо приведенных данных в табл. 14.1 другие важные характеристики расходомеров, такие как погрешности, требуемая длина линейных участков до и после расходомера, потеря давления были рассмотрены в гл. 12, 13.

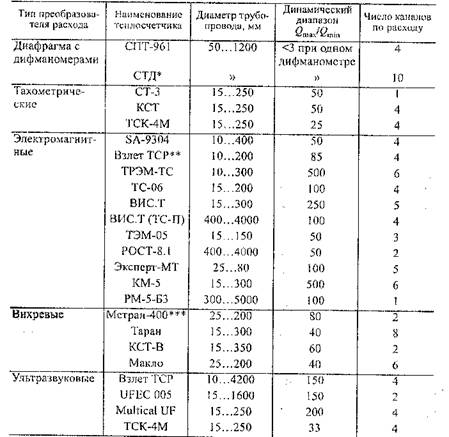

Таблица 14.1

Характеристики теплосчетчиков

*) Теплосчетчик СТД может работать со всеми типами расходомеров, с зависящими от их типа характеристиками по диапазонам Ду и Qmax /Qmin.

**) К теплосчетчику «Взлет TCP» дополнительно могут быть подключены два расходомера с импульсным выходом.

***) Тепловычислитель «Метран-410» может работать с четырьмя расходомерами, имеющими импульсный выходной сигнал: тахометрическими (ВСТ, ВМГ), вихреакустическими («Метран-300 ПР») и акустическими (ДРК-С).

Поскольку погрешности измерения теплоты зависят от погрешности измерения разности температур, то в подавляющем большинстве теплосчетчиков используются комплекты платиновых термопреобразователей с согласованными характеристиками типа КТПТР, КТСП, КТП и др..

Тепловычислители по конструкции и функциональным возможностям существенно отличаются от рассмотренных выше вторичных приборов. Действующие в РФ правила учета теплоты и теплоносителя, теплопотребления предписывают производить не только расчет количества полученной теплоты, но и обеспечить контроль режима теплопотребления. При этом должна фиксироваться температура воды и расход в подающем и обратном трубопроводах. Первое позволяет контролировать эффективность работы теплообменных устройств, второе — наличие утечек теплоносителя или подсосов водопроводной воды. Так, тепловычислитель ТСРВ-010 теплосчетчика «Взлет TCP» обеспечивает выполнение следующих типовых функций:

• показание текущих значений расхода, температуры и давления в 1÷4 трубопроводах;

• показание текущих значений объема или массы теплоносителя, подаваемых по 1÷4 трубопроводам;

• показание текущего расхода теплоты по 1÷2 тепловым системам;

• архивирование в энергонезависимой памяти результатов измерений, вычислений и хранение этих величин при отключении питания;

• ввод и вывод согласованных значений температуры и давления воды в источнике холодного водоснабжения, давления теплоносителя в трубопроводах;

• вывод перечисленной и диагностической информации через последовательные интерфейсы RS-232 (в том числе через телефонный и радиомодемы), RS-485, а также на печатающее устройство через адаптер принтера;

• вывод значений расхода в одном-двух каналах в виде импульсной последовательности, а по одному из каналов в виде унифицированного токового сигнала;

• определение, индикация и запись в архив неисправностей теплосчетчика, нештатных состояний тепловой системы, времени работы и останова теплосчетчика для каждой из тепловых систем;

• защиту архивных данных от несанкционированного доступа.

В качестве примера для закрытой системы теплоснабжения диагностируемые нештатные состояния у теплосчетчика ТСРВ-010 включают:

• превышение расходом G1 максимального заданного значения;

• снижение расхода G1 ниже минимального заданного значения;

• G2 > G1

• t2 > t1

Структурная схема тепловычислителя ТСРВ-010, выполненного в одноплатном варианте, содержит конструктивные элементы, представленные на рис.

14.8. Все первичные преобразователи подключаются к тепловычислителю экранированными проводами. Термопреобразователи (ПТ) подключаются к тепловычислителю по трехпроводной схеме, их число может достигать шести. К электромагнитному преобразователю расхода (ПР) по двум проводам подается импульсное напряжение возбуждения (накачки), по двум — отводится модулированный по амплитуде импульсный сигнал, пропорциональный расходу. Максимальное число расходомеров составляет четыре, при этом два расходомера могут быть ультразвуковыми. Преобразователи давления (ПД) с токовым выходным сигналом 4...20 мА подключаются к тепловычислителю двумя проводами, с сигналом 0...5 мА — тремя проводами. Число преобразователей давления, подключенных к теплосчетчику, может быть увеличено с двух до четырех при сокращении числа термопреобразователей сопротивления.

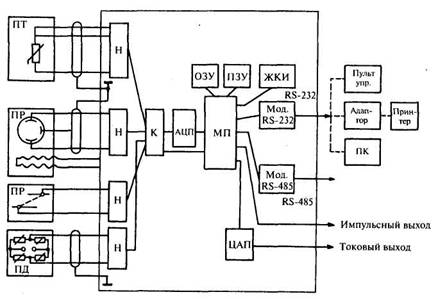

Рис. 14.8. Структурная схема теплосчетчика

В тепловычислителе вводимые сигналы нормализуются (Н) и коммутатором (К) периодически подключаются к АЦП, а затем — микропроцессору (МП). В ПЗУ хранятся архивируемые данные, вводимые постоянные, расчетные соотношения, последовательность управляющих команд. Устройства вывода включают блок жидкокристаллического индикатора (ЖКИ), ЦАП, коммутатор, модули RS-232, RS-485 и другие элементы, обеспечивающие работу внешних устройств. Показания тепловычислителя могут сниматься по нескольким каналам: с жидкокристаллического дисплея, по RS-232 через адаптер печататься на принтере, выводиться на персональный компьютер (ПК) или с помощью модема передаваться на удаленные устройства. Этот теплосчетчик имеет импульсный выход и может иметь дополнительно токовый выходной сигнал или интерфейс RS-485. Программирование прибора производится с пульта управления или персонального компьютера.

Сети приборов коммерческого учета. Плата за энергоносители, воду является значительной статьей расходов любого производства и жилищно-коммунального хозяйства.

На промышленных предприятиях, электростанциях, в районах тепловых сетей и прочие, используя интерфейс RS-232 или RS-485, создаются локальные сети, объединяющие средства учета расхода электроэнергии, потребления газа и теплоты. В принципе такие сети могут создаваться с использованием Internet, но в производственных объединениях предпочитают закрытые корпоративные сети, а на отдельных предприятиях — локальные. Сложность создания таких систем определяется тем, что при использовании стандартных протоколов RS-232, RS-485, HART изготовители теплосчетчиков, расходомеров и других первичных средств измерения используют индивидуальные протоколы вывода числовых данных, что требует адаптации центрального вычислителя к парку используемых средств измерения.

Измерительно-вычислительный комплекс АСУТ-601 предназначен для коммерческого учета тепловой энергии и теплоносителей у производителей и потребителей тепловой энергии. Комплекс позволяет вести учет следующих сред:

• горячей и холодной воды;

• водяного пара;

• возвратного конденсата;

• подпитки;

• стоков;

• природных и технических газов.

Количество обсчитываемых трубопроводов может достигать 100. Ввод сигналов от первичных преобразователей температуры, давления, разности давлений, их первичное преобразование в значение измеряемых параметров производится в теплосчетчиках, расходомерах, счетчиках газа.

Центральной частью является вычислитель на базе персонального компьютера с процессором PENTIUM-133 МГц с развитым программным обеспечением, включающим операционные системы, Windows NT, MS DOS; ПО реального времени COMPLEX; базы данных реального времени; средства их генерации.

Максимальное число интерфейсных каналов RS-485 равно 24. В табл. 14.2 приведены типы подключаемых к комплексу приборов, их максимальное количество на одной линии и максимальное рас­стояние между прибором и вычислителем.

Для учета энергозатрат предприятий одного ведомства в пределах региона создаются корпоративные сети. В качестве примера такие сети могут быть созданы на основе программного комплекса «Взлет СП», ориентированного на приборы, выпускаемые фирмами «Взлет», «Логика» и объединяющими средства учета количества газа, нефтепродуктов, теплоты и стоков, энергопотребления. Эта система, представленная на рис. 14.9, в пределах региона может объединять несколько сотен коммерческих узлов учета.

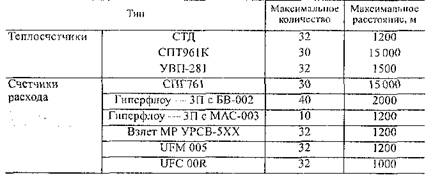

Таблица 14.2

Средства измерений, работающие с АСУТ-601

Компоненты «Взлет СП» используют объекты русской версии MS Office 2000. Объекты Excel применяются для представления электронных таблиц и графиков, Access — для подготовки отчетных документов. При построении сети приборов используются соединения типа шина и кольцо. Шинное объединение основывается на интерфейсе RS-485. Шина «Взлет» является шиной с одним ведущим абонентом, а остальные — ведомыми. Ведущий абонент (персональный компьютер) управляет передачей сообщений. Ведомый абонент дает сообщение только после получения запроса в течение заданного интервала времени. На шине используются два протокола Modbus и Bitbus, что позволяет подключать к ней приборы, использующие разные протоколы. Скорость обмена составляет от 600 до 19 200 бит/с. Хотя логическая емкость шины допускает более 200 адресов, но из-за ограниченной нагрузочной способности передатчика (32 приемника) ее возможности могут быть использованы только при применении специальных повторителей.

Для объединения шин «Взлет» и маркерных шин фирмы «Логика» в единую сеть используется адаптер сетевых протоколов «Взлет АСП». Устройство имеет два разъема подключения, каждый из которых содержит цепи интерфейсов RS-232 и RS-485. Структурная схема на рис. 14.9 относится к одному из вариантов рассматриваемой системы. К шине Ethernet корпоративной сети подключены персональные компьютеры с установленным комплексом «Взлет СП».

К персональному компьютеру № 3 через адаптер АПС69М подключена маркерная шина, к которой через адаптеры «Взлет АСП» подключены шины «Взлет» № 1 и 2. К маркерной шине подключены счетчики газа (СПГ761), теплоты (СПТ961), электроэнергии (СПЕ542) фирмы «Логика» и через адаптер «Взлет АСП» электромагнитные счетчики расхода ЭРСВ-310 и ЭРСВ-410. К шинам «Взлет» № 1 и 2 подключены ультразвуковые расходомеры УРСВ и теплотепловычислитель ТСРВ фирмы «Взлет».

Рис. 14.9. Структурная схема сети приборов «Взлет СП»

В рассматриваемом режиме работы системы, а их может быть несколько, любой из ПК получает доступ к любой из трех приборных шин через ПК № 3, через ПК № 2 но телефонным линиям через модем СПЕ542 и через ПК № 4 по радиоканалу с использованием радиомодема СПГ761. Этот же канал обеспечивает связь с одиночным теплосчетчиком ТСРВ. ПК № 6 и 7 также имеют доступ ко всем трем шинам, причем ПК № 7 является абонентом маркерной шины, а ПК № 6 получает доступ к ней через шлюз СПТ961. Эти компьютеры работают независимо друг от друга. Если некоторые приборы «Взлет» имеют только интерфейс RS-232, то для их подключения к маркерной шине используется адаптер «Взлет АСП». Этот же адаптер обеспечивает связь шин «Взлет» с ПК, на которых установлен комплекс «Взлет СП», либо непосредственно, либо через модемы по телефонным линиям или радиоканалам.

<< |
Источник: Лекция Измерение расхода жидкостей, газа и пара. 2016
