Высокочастотные ритмы сильной сейсмичности XX века

На основе Каталога сильных (M_s> 5,7) землетрясений Альпийско-Гималай­ского пояса между 15° и 80° в.д. (см. Приложение 2) было проанализировано временное распределение числа землетрясений и количества выделенной ими сейсмической энергии в течение второй половины XIX в.

На представленных временных рядах очевидна неравномерность распреде­ления сейсмичности Подсчёт интервалов между соседними сейсмическими

Рис. 65. Гистограммы количества сейсмической энергии, выделенной поверхностными (а - гипоцентры не глубже 70 км) и промежуточными (б - гипоцентры глубже 70 км) земле­трясениями второй половины XIX в. и XX в. с M_s> 5,7 в Карпато-Балканской области 1, в 10¹⁵ Дж (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год Fig. 65. Histograms of values of seismic energy (in 10¹⁵ j.), released by shallow (a, hypocentres are not dipper than 70 km) and intermediate (6, hypocentres are dipper than 70 km) earthquakes with magni­tudes M_s> 5,7 in the Carpathian-Balkan region 1 in the second part of XIX century and in XX century (compiled by E.R.Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-yea discreteness

Рис.

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год. Разделение землетрясений по магнитудам см. на рис. 55

Fig. 66. Histograms of number of shallow (a, hypocentres are not dipper than 70 km) and intermediate (6, hypocentres are dipper than 70 km) earthquakes with magnitudes M_s> 5,7 in the Carpathian-Balkan region 1 in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness. The earthquakes are differentiated by magnitudes as in fig. 55

Рис. 67. Гистограммы количества сейсмической энергии, выделенной поверхностными (а - гипоцентры не глубже 70 км) и промежуточными (б - гипоцентры глубже 70 км) земле­трясениями второй половины XIX в. и XX в. с M_s> 5,7 в Эгейской области 3, в 10¹⁵ Дж (со­ставила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год Fig. 67. Histograms of values of seismic energy (in KE⁵ j.), released by shallow (a, hypocentres are not dipper than 70 km) and intermediate (6, hypocentres are dipper than 70 km) earthquakes with magni­tudes M_s> 5,7 in the Aegean region 3 in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness

Рис. 68. Гистограммы количества поверхностных (а - гипоцентры не глубже 70 км) и проме­жуточных (б - гипоцентры глубже 70 км) землетрясений второй половины XIX в.

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год. Разделение землетрясений по магнитудам см. на рис. 55

Fig. 68. Histograms of number of shallow (a, hypocentres are not dipper than 70 km) and intermediate (6, hypocentres are dipper than 70 km) earthquakes with magnitudes Ms > 5,7 in the Aegean region 3 in the second part of XlX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-^∣car discreteness. The earthquakes are differentiated by magnitudes as in fig. 55

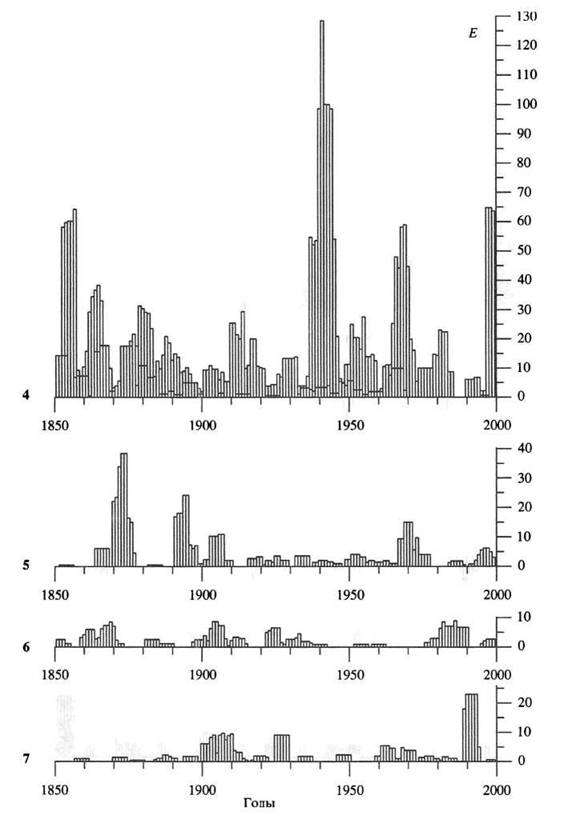

Рис. 69. Гистограммы количества сейсмической энергии, выделенной землетрясениями вто­рой половины XIX в. и XX в. с M_s> 5,7 в зонах 4-7 области взаимодействия Африканской, Аравийской, Анатолийской и Евразийской плит, в 10¹⁵ Дж (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год Fig. 69. Histograms of values of seismic energy (in 10ⁱ⁵ j.), released by earthquakes with magnitudes M_s> 5,7 in the in the seismotectonic zones 4—7 of the area of interaction of the African, Arabian, Anatolian and Eurasian plates in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness

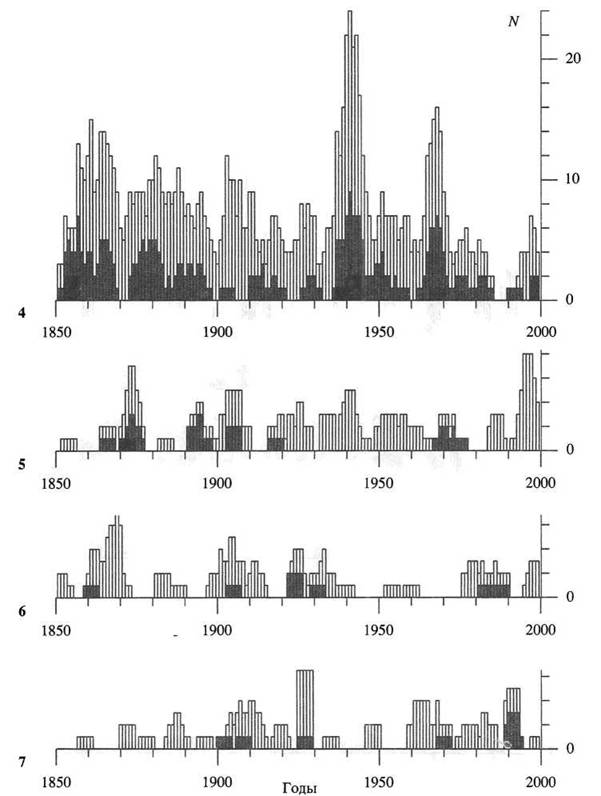

Рис. 70. Гистограммы количества землетрясений второй половины XIX и XX вв. с Ms ≥ 5,7 в зонах 4-7 области взаимодействия Африканской, Аравийской, Анатолийской и Евразийской плит (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год.

Fig. 70. Histograms of number of earthquakes with magnitudes Ms ≥ 5,7 in the seismotectonic zones 4-7 of the area of interaction of the African, Arabian, Anatolian and Eurasian plates in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness. The earthquakes are differentiated by magnitudes as in fig. 55

Рис. 71. Гистограммы количества сейсмической энергии, выделенной поверхностными (а - гипоцентры не глубже 70 км) и промежуточными (б - гипоцентры глубже 70 км) землетря­сениями второй половины XIX в. и XX в. с M_s> 5,7 в сейсмотектонической провинции I Аль­пийско-Гималайского коллизионного пояса, в 10¹⁵ Дж (составила Е.Р. Сенько)

Гистограмму построены для 5-летних временных интервалов методом «скользящего окна» в 1 год Fig. 71. Histograms of values of seismic energy (in 10¹⁵ j.), released by shallow (a, hypocentres are not dipper than 70 km) and intermediate (6, hypocentres are dipper than 70 km) earthquakes with magni­tudes M_s> 5,7 in the seismotectonic province I of the Alpine-Himalayan collision belt in the second part of XlX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness

пиками выявил для региона в целом ритмичность сейсмической активизации с периодом 10,5 ± 2,5 лет, причём она оказалась сходной для коровых (Н= 70 км) и мантийных (Н > 70 км) землетрясений. Для коровых землетрясений в интер­вале ^^:^0-2000 гг. выделение энергии отличается особенно чётким волновым распределением с периодом около 12 лет: коэффициент его автокорреляцион­ной функции близок к 0,8.

В отдельных провинциях и тем более в образующих их сейсмотектониче­ских зонах ритмичность выделения сейсмической энергии не столь регулярна, хотя близкие временные интервалы между пиками активизации отмечаются и в этих случаях.

Рис. 72. Гистограммы количества поверхностных (а - гипоцентры не глубже 70 км) и проме­жуточных (б - гипоцентры глубже 70 км) землетрясений второй половины XIX в. и XX в. с M_s> 5,7 в сейсмотектонической провинции I Альпийско-Гималайского коллизионного пояса (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год. Разделение землетрясений по магнитудам см. на рис. 55

Fig. 72. Histograms of number of shallow (a, hypocentres are not dipper than 70 km) and intermediate (6, hypocentres are dipper than 70 km) earthquakes with magnitudes M_s ≥ 5,7 in the seismotectonic province I of the Alpine-Himalayan collision belt in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1 -year discreteness. The earthquakes are differentiated by magnitudes as in fig. 55

гов они немного сдвинуты относительно поверхностных. Для Эгейской области той же провинции, где выделение сейсмической энергии втрое выше, чем в Кар- пато-Балканской области, характерны ритмы в 10 лет, причём пики поверхно­стных очагов примерно на три года отстают от мантийных. В Северо-Анато­лийской зоне пики выделения сейсмической энергии повторяются через 10 ÷ 12, реже 15 лет. Вместе с тем в выделении энергии всеми коровыми землетрясени­ями провинции I преобладают циклы в 10 + 12 лет, хотя для мантийных земле­трясений, вклад которых в общее количество выделенной энергии около 25%, чёткой ритмичности не наблюдается.

В провинции II и её зонах преобладают интервалы между пиками выделения сейсмической энергии в 10 ÷ 12 лет и 22 года. В провинции III и её зонах - такие же интервалы, хотя после сильнейшего землетрясения 1895 г.

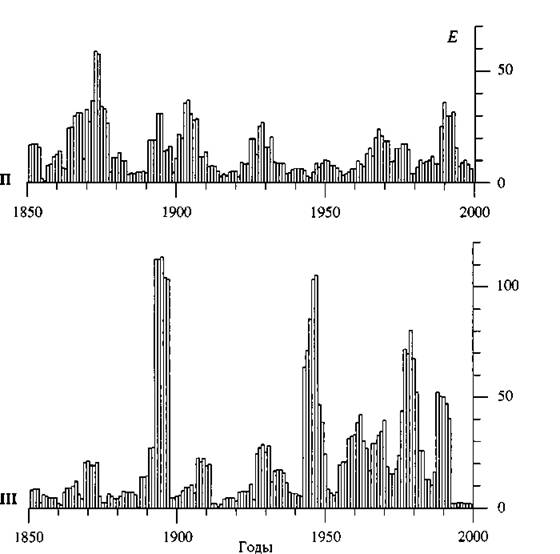

Рис. 73. Гистограммы количества сейсмической энергии, выделенной землетрясениями вто­рой половины XIX в. и XX b. с M_s≥ 5,7 в сейсмотектонических провинциях II и Ш Альпийско- Гималайского коллизионного пояса, в 10¹⁵ Дж (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временньїх интервалов методом «скользящего окна» в 1 год Fig. 73. Histograms of values of seismic energy (in 1015 j.), released by earthquakes with magnitudes M_s ≥ 5,7 in the in the seismotectonic provinces II and 1П of the Alpine-Himalayan collision belt in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness

пределении сейсмической энергии, выделенной мантийными землетрясениями провинции IV, тогда как для всех коровых землетрясений той же провинции от­четливая периодичность не просматривается.

Таким образом, в отдельных зонах и провинциях региона преобладает 10-12-летняя ритмичность, но наряду с ней присутствуют и сдвоенные ритмы в 22 года, и интервалы между пиками активизации около 15 лет. Отмечено возрастание продолжительности такого периода перед особенно сильным зе­млетрясением, реже — после него. Дополняя друг друга, эти вариации выделе­ния сейсмической энергии складываются для всего региона в более чёткую картину, давая отмеченные выше интервалы между пиками активизации в 10 ÷ 12 лет.

Рис. 74. Гистограммы количества землетрясений второй половины XIX в. и XX в. с M_s ≥ 5,7 в сейсмотектонических провинциях II (а) и III (б) Альпийско-Гималайского коллизионного пояса (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год. Разделение землетрясений по магнитудам см. на рис. 55

Fig. 74. Histograms of number of earthquakes with magnitudes M_s ≥ 5,7 in the seismotectonic provinces II and Ш of the Alpine-Himalayan collision belt in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness. The earthquakes are differentiated by magnitudes as in fig. 55

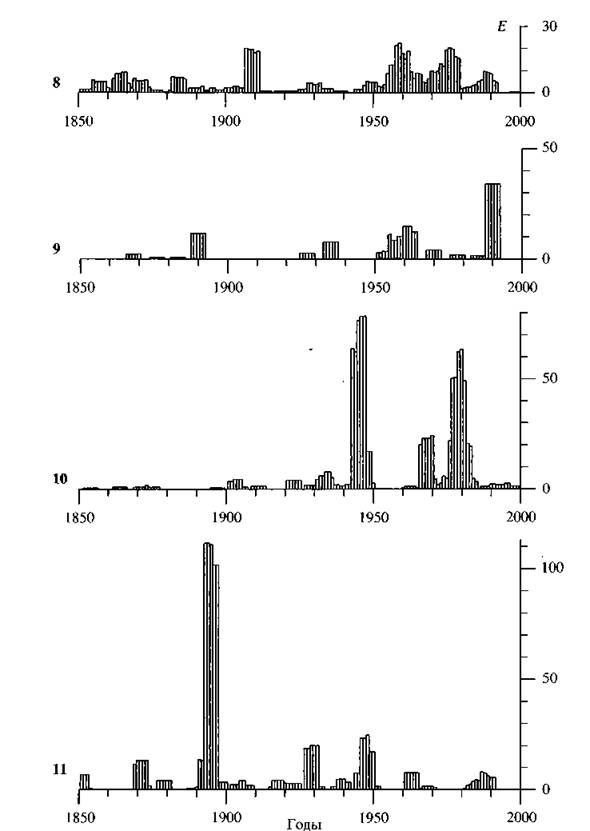

Рис. 75. Гистограммы количества сейсмической энергии, выделенной землетрясениями вто­рой половины XIX в. и XX в. с M_s> 5,7 в зонах 8-11 Иранского сегмента Альпийско-Гима­лайского коллизионного пояса, в 10¹⁵ Дж (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год Fig. 75. Histograms of values of seismic energy (in 101⁵ j.), released by earthquakes with magnitudes M_s> 5,7 in the in the seismotectonic zones 8-11 of the Iranian segment of the Alpine-Himalayan col­lision belt in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness

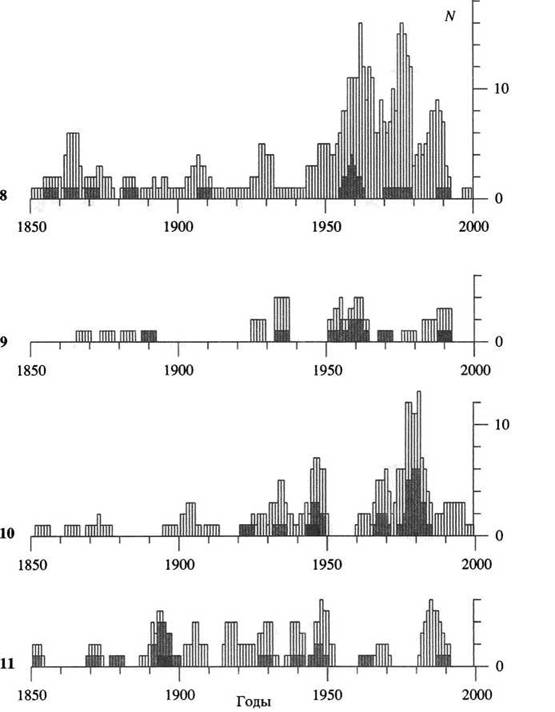

Рис. 76. Гистограммы количества землетрясений второй половины XIX в. и XX в. с M_s> 5,7 в зонах 8-11 Иранского сегмента Альпийско-Гималайского коллизионного пояса (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год. Разделение землетрясений по магнитудам см. на рис. 55

Fig. 76. Histograms of number of earthquakes with magnitudes Ms > 5,7 in the seismotectonic zones 8-11 of the Iranian segment of the Alpine-ffimalayan collision belt in the second part of ХІХ century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness. The earthquakes are differentiated by magnitudes as in fig. 55

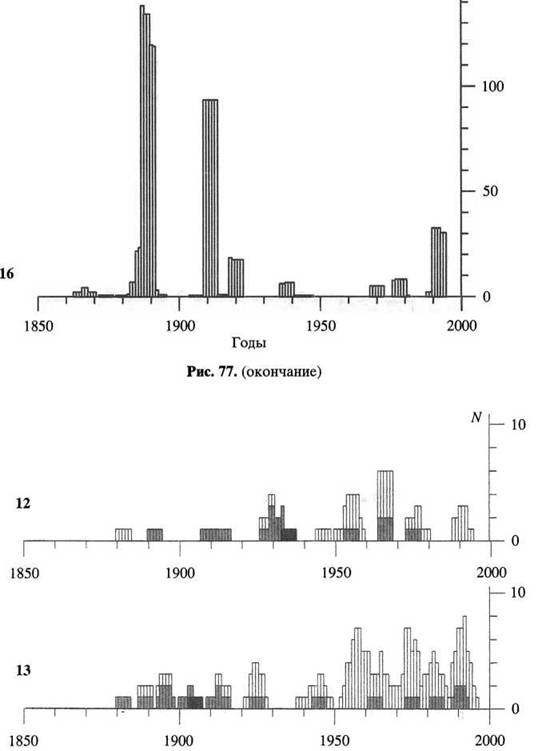

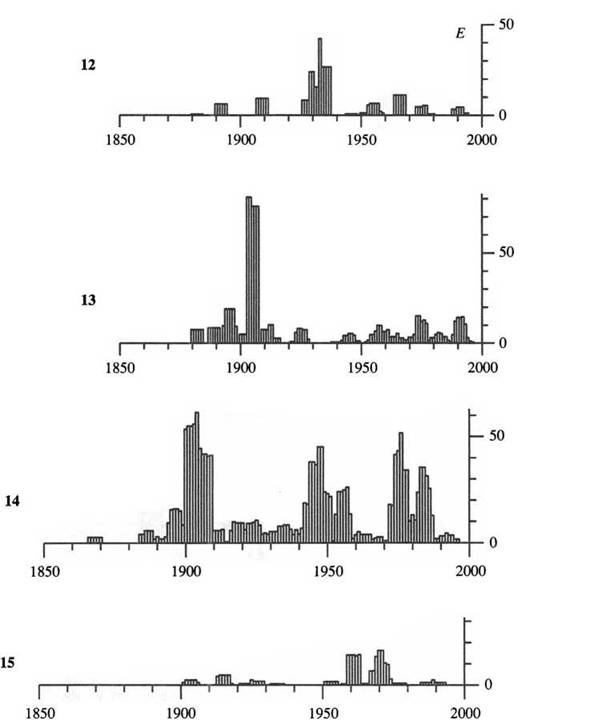

Рис. 77. Гистограммы количества сейсмической энергии, выделенной поверхностными (гипо­центры не глубже 70 км) землетрясениями второй половины XIX в. и XX в. с Ms > 5,7 в зонах 12-16 области взаимодействия Индийской и Евразийской плит, в 10¹⁵ Дж (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год Fig. 77. Histograms of values of seismic energy (in 10¹⁵ j.), released by shallow (hypocentres are not dipper than 70 km) earthquakes with magnitudes M_s> 5,7 in the seismotectonic zones 12-16 of the area of interaction of the Indian and Eurasian plates in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness

150

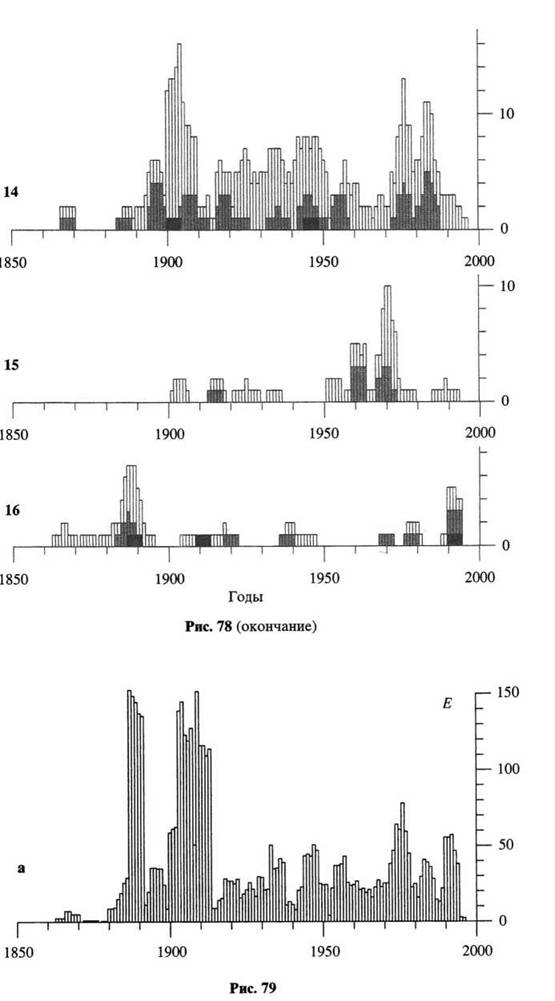

Рис. 78. Гистограммы количества поверхностных (гипоцентры не глубже 70 км) землетрясе­ний второй половины XIX в. и XX в. с M_s> 5,7 в зонах 12-16 области взаимодействия Индий­ской и Евразийской плит (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год. Разделение землетрясений по магнитудам см. на рис. 55

Fig. 78. Histograms of number of shallow (hypocentres are not dipper than 70 km) earthquakes with magnitudes M_s ≥ 5,7 in the seismotectonic zones 12-16 of the area of interaction of the Indian and Eurasian plates in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness. The earthquakes are differentiated by magnitudes as in fig. 55

215

Рис. 79. Гистограммы количества сейсмической энергии, выделенной во второй половине XIX в. и XX в. поверхностными (гипоцентры не глубже 70 км) землетрясениями с M_s ≥ 5,7 в сейсмо-тектонической провинции IV Альпийско-Гималайского коллизионного пояса (а) и промежуточными (гипоцентры глубже 70 км) землетрясениями в Памиро-Гиндукушской мантийной сейсмофокальной зоне (б), в 10¹⁵ Дж (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год Fig. 79. Histograms of values of seismic energy (in 10^k5 j.), released by shallow (hypocentres are not dipper than 70 km) earthquakes with magnitudes M_s> 5,7 in the seismotectonic province IV of the Alpine-Himalayan collision belt (a) and by intermediate (hypocentres are dipper than 70 km) earth­quakes in the Pamir-Hindu Kush mantle focal zone (6) in the second part of XIX century and in XX cen­tury (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness

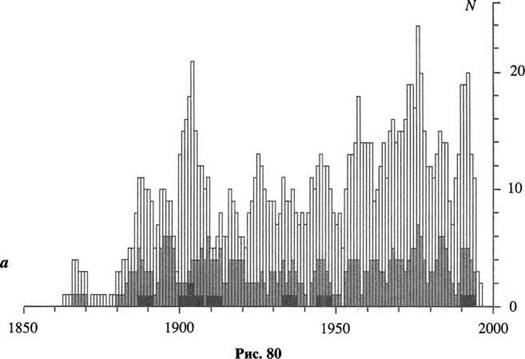

Рис. 80. Гистограммы количества землетрясений второй половины XIX в. и XX в. с M_s≥ 5,7: поверхностных (гипоцентры не глубже 70 км) в сейсмотектонической провинции IV Альпий­ско-Гималайского коллизионного пояса (а) и промежуточных (гипоцентры глубже 70 км) в Памиро-Гиндукушской мантийной сейсмофокальной зоне (б) (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год. Разделение землетрясений по магнитудам см. на рис. 55

Fig. 80. Histograms of number of shallow (hypocentres are not dipper than 70 km) earthquakes with magnitudes M_s ≥ 5,7 in the seismotectonic province IV of the Alpine-Himalayan collision belt (a) and intermediate (hypocentres are dipper than 70 km) earthquakes in the Pamir-Hindu Kush mantle focal zone (6) in the second part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness. The earthquakes are differentiated by magnitudes as in fig. 55

Рис. 81

Рис. 81. Гистограммы количества сейсмической энергии, выделенной во второй половине XIX в. и XX в. поверхностными (а - гипоцентры не глубже 70 км) и промежуточными (б - ги­поцентры глубже 70 км) землетрясениями с M_s> 5,7 во всех провинциях центральной части Альпийско-Гималайского коллизионного пояса, в 10¹⁵ Дж (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год Fig. 81. Histograms of values of seismic energy (in 10¹⁵ j.), released by shallow (a, hypocentres are not dipper than 70 km) and by intermediate (6, hypocentres are dipper than 70 km) earthquakes with mag­nitudes M_s> 5,7 in all provinces of the central part of the Alpine-Himalayan collision belt in the se­cond part of XIX century and in XX century (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness

Рис. 82

Рис. 82. Гистограммы количества поверхностных (а, гипоцентры не глубже 70 км) и проме­жуточных (б, гипоцентры глубже 70 км) землетрясений второй половины XIX в. и XX в. с M_s> 5,7 во всех провинциях центральной части Альпийско-Гималайского коллизионного по­яса (составила Е.Р. Сенько)

Гистограммы построены для 5-летних временных интервалов методом «скользящего окна» в 1 год. Разделение землетрясений по магнитудам см. на рис. 55

Fig. 82. Histograms of number of shallow (a, hypocentres are not dipper than 70 km) and intermediate (6, hypocentres are dipper than 70 km) earthquakes with magnitudes Ms > 5,7 in all provinces of the central part of the Alpine-Himalayan collision belt in the second part of XIX century and in XX centu­ry (compiled by E.R. Senko)

The histograms are plotted for the 5-year intervals by using of «sliding window» with 1-year discreteness. The earthquakes are differentiated by magnitudes as in fig. 55

3.3.
