Ассоциаиии и отображения

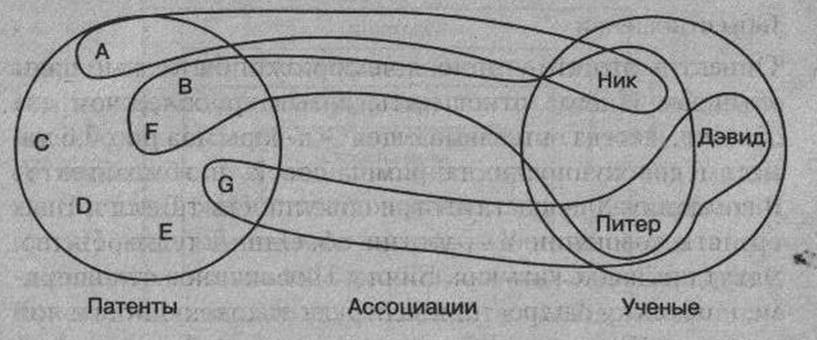

Объекты различных типов могут быть связаны между со­бой посредством ассоциаций. На рис. 7.4 показаны две со­вокупности объектов: ученые и патенты. Совокупность патентов представлена конкретными патентами А, В, С, D, Е, F, и G.

Рис. 7.4. Ассоциации

Отображения показывают позицию объектов одного типа относительно объектов другого типа. На рис. 7.5 представлены две совокупности: подразделения и менед­жеры. В каждой из них по три объекта. Стрелки отобра­жают управленческие взаимоотношения. Отображения обычно представлены зеркальными стрелками, что озна­чает разнонаправленность управленческих отношений между двумя объектами.
