ПРИЛОЖЕНИЯ
ПРИЛОЖЕНИЕ А
Примечание - Имеются 3 пика, обозначенные согласно международной номенклатуре как VLF, LF и HF (Флейшман А.Н., 1999).

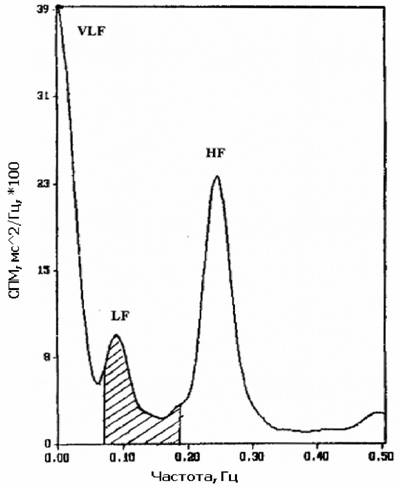

Рисунок А.1 - Схематическое изображение типичного спектра
ритма сердца человека
Примечание - Основной документ (Протокол) содержит показатели BPC в графическом и цифровом видах, включая статистические, спектральные абсолютные и логарифмические показатели, нелинейные показатели фазового пространства (фазовый портрет, детрентный флуктуационный анализ, аппроксимированная энтропия), графические показатели динамики спектральных показателей BPC на пяти этапах исследования, включая два нагрузочных теста.

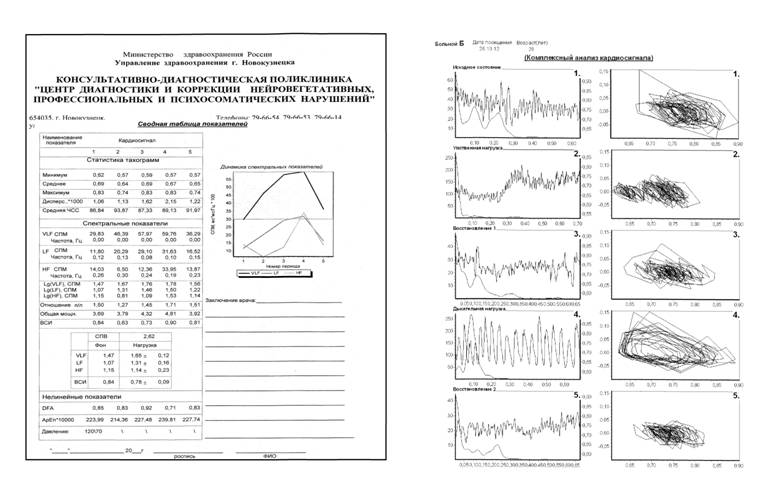

Рисунок А.2 - Протокол исследования вариабельности ритма сердца
Примечание - На каждом из пяти этапов обследования осуществлялись короткие записи ЭКГ из 256 межсистолических интервалов.

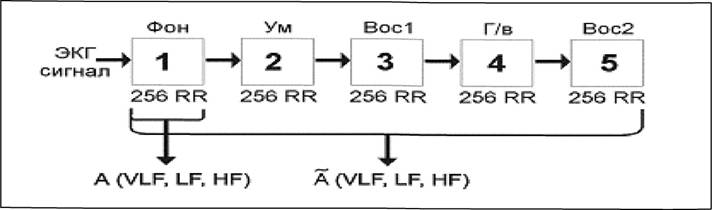

Рисунок А.З - Структура пятиэтапного исследования вариабельности ритма
сердца по методике А.Н. Флейшмана
Примечания
1 Профиль здоровых исследуемых с хорошо выраженными пиками VLF, LF
и HF.
2 Профиль здоровых исследуемых с преобладанием левой половины спектра BPC.
3 Тип спектра с депрессией LF и HF, свидетельствует об энерго дефицитном состоянии.
4 Доминирование LF-компонента.
5 Усиление HF-компонента.
6 Сочетание высоких LF- и HF-компонентов спектра BPC.
7 Депрессия HF-компонента.
8 Сочетание высоких VLF- и HF-компонентов спектра BPC.

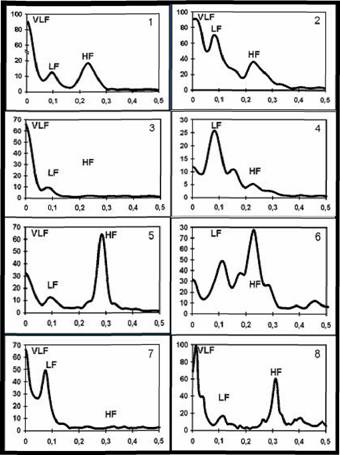

Рисунок А. 4 - Типы соотношений трех компонентов спектра вариабельности ритма сердца
Примечания
1 Фон.
2 Счет «в уме».
3 Восстановление 1.
4 Гипервентиляция.
5 Восстановление 2.

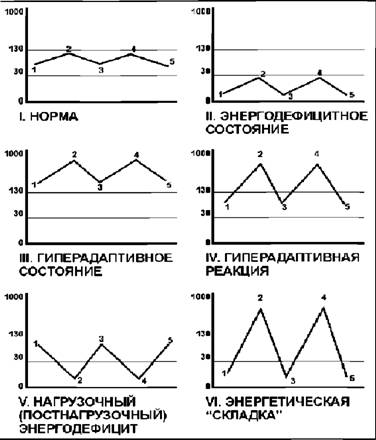

Рисунок А. 5 - Классификация энергоизмененных состояний на основе динамики мощности спектров вариабельности ритма сердца на нагрузки

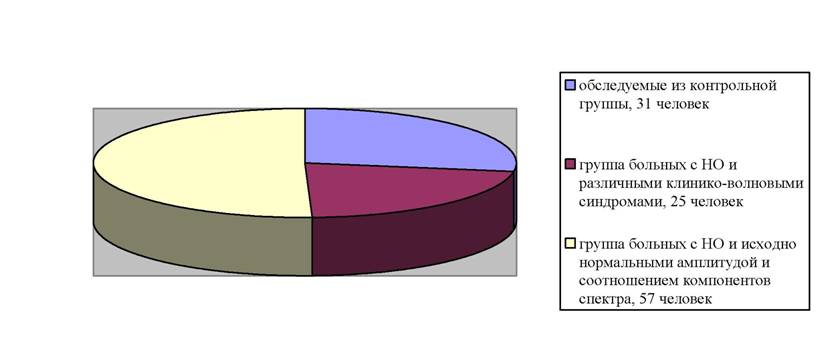

Рисунок А.6 - Диаграмма, отражающая соотношение выделенных групп обследуемых
Примечания
1 Протокол содержит показатели BPC на пяти этапах исследования, включая два нагрузочных теста.
2 Кардиотахограмма и фазовые портреты пяти этапов исследования.
3 Протокол BPC во время ортостатической пробы.
4 Кардиотахограмма и фазовые портреты во время ортостатической пробы.

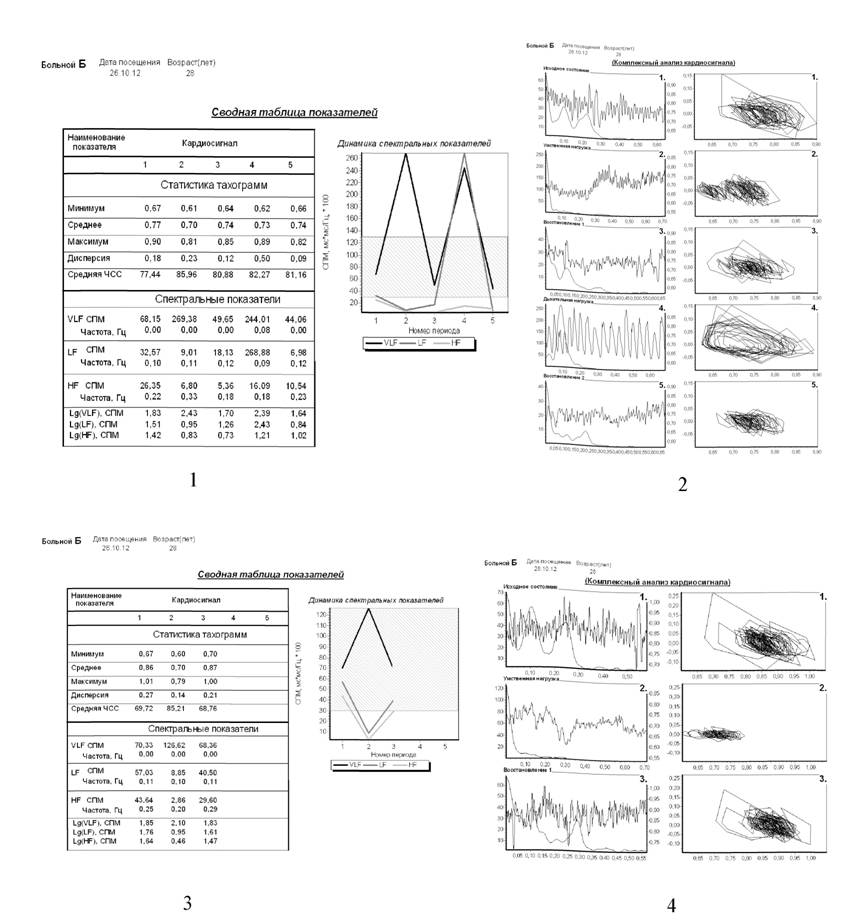

Рисунок А.7 - Динамика спектральных показателей вариабельности ритма сердца на этапах обследования у больного Б. при первом обследовании в возрасте 28 лет
Примечания
1 Протокол содержит показатели BPC на пяти этапах исследования, включая два нагрузочных теста.
2 Кардиотахограмма и фазовые портреты пяти этапов исследования.
3 Протокол BPC во время ортостатической пробы.
4 Кардиотахограмма и фазовые портреты во время ортостатической пробы.

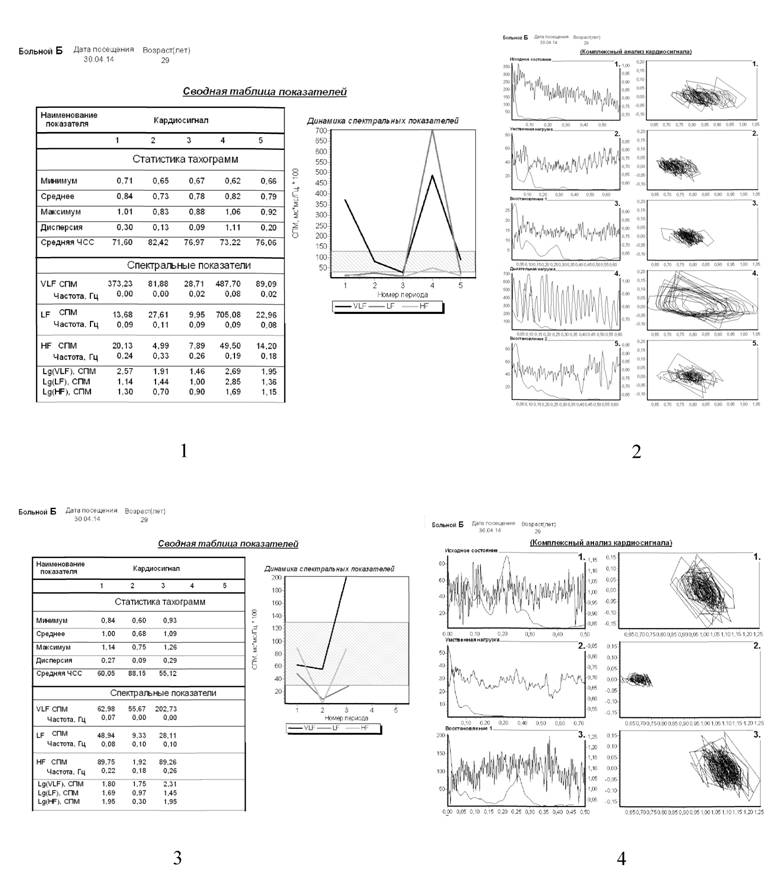

Рисунок А. 8 - Динамика спектральных показателей вариабельности ритма сердца на этапах обследования у больного Б. при повторном обследовании спустя полтора года в возрасте 29 лет
Примечания
1 Протокол содержит показатели BPC на пяти этапах исследования, включая два нагрузочных теста.
2 Кардиотахограмма и фазовые портреты пяти этапов исследования.
3 Протокол BPC во время ортостатической пробы.
4 Кардиотахограмма и фазовые портреты во время ортостатической пробы.

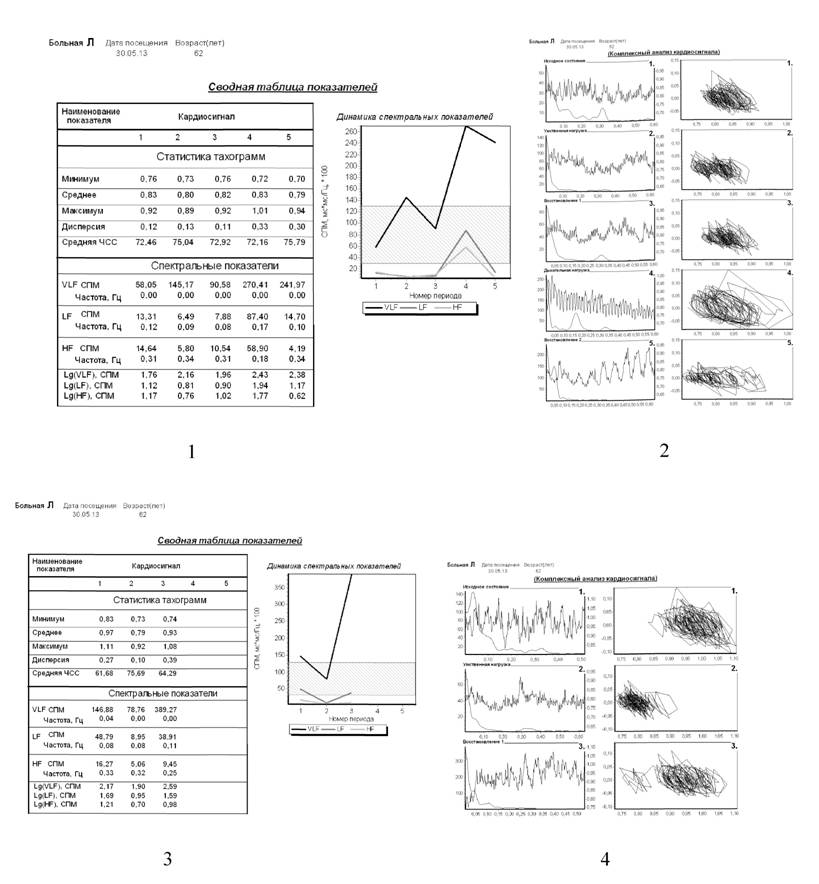

Рисунок А.9 - Динамика спектральных показателей вариабельности ритма сердца
на этапах обследования у больной Л.
62 лет
Примечания
1 VLF очень низкочастотный компонент спектра вариабельности ритма сердца.
2 LF - низкочастотный компонент спектра вариабельности ритма сердца.
3 HF - высокочастотный компонент спектра вариабельности ритма сердца.
4 I - увеличение показателя во время ортостатической нагрузки.
5 It - выраженное увеличение показателя во время ортостатической нагрузки.
6 4 - снижение показателя во время ортостатической нагрузки.
7 H - выраженное снижение во время ортостатической нагрузки.

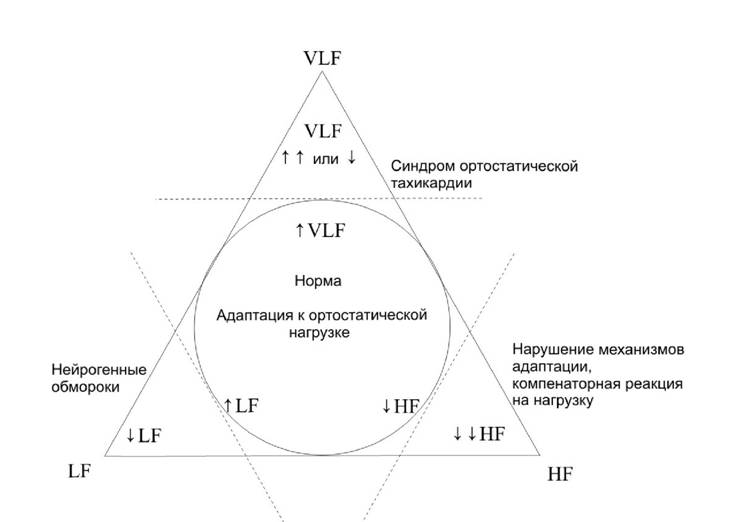

Рисунок АЛО - Модель клинической интерпретации изменений спектральных показателей вариабельности ритма сердца в ответ на ортостатическую нагрузку
Примечания
1 ПС - парасимпатическое влияние.
2 симп - симпатическое влияние.
3 ЧСС - частота сердечных сокращений.
4 VLF - очень низкочастотный компонент спектра ВРС.
5 LF - низкочастотный компонент спектра ВРС.
6 HF - высокочастотный компонент спектра ВРС.

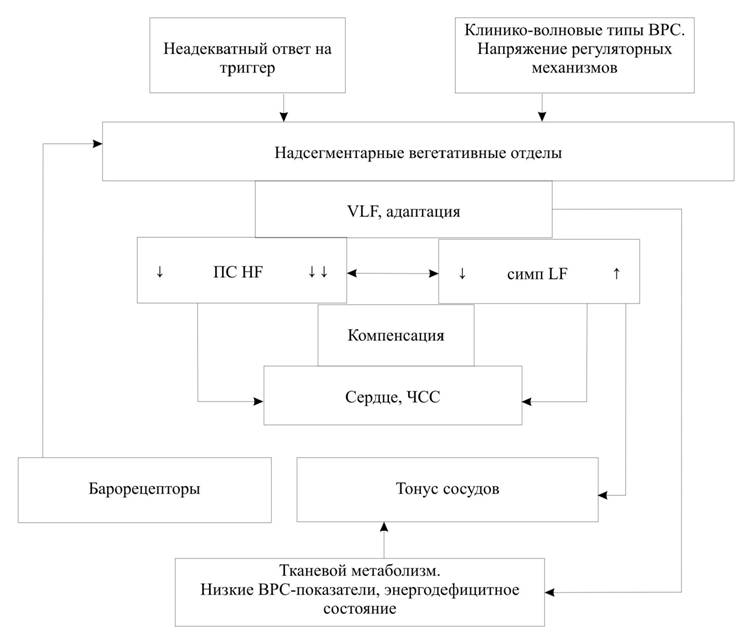

Рисунок А.11 - Модель влияния провоцирующих обмороки факторов и приспособительных механизмов регуляции гемодинамики на спектральные показатели вариабельности ритма сердца
ПРИЛОЖЕНИЕ Б

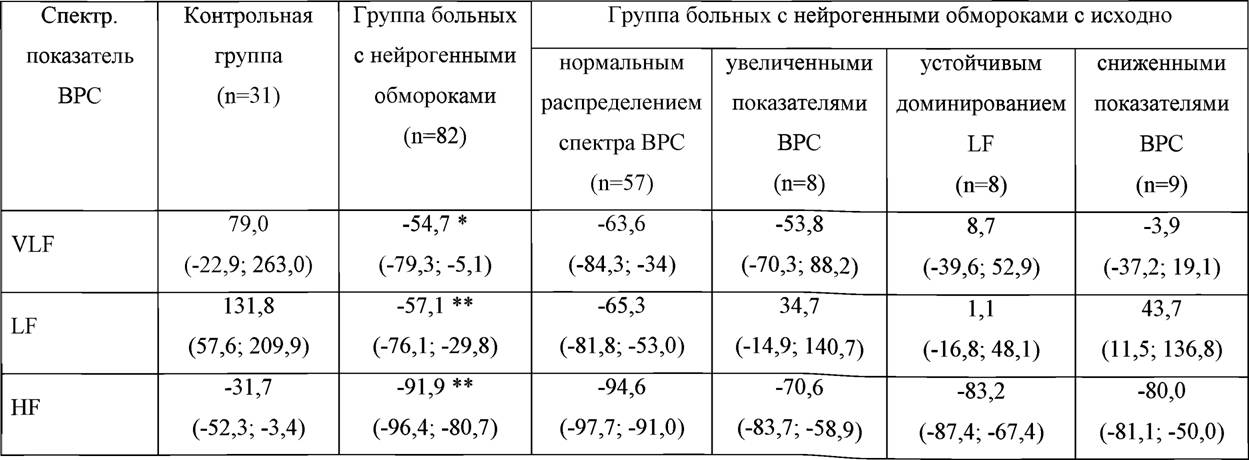

Таблица Б. I - Динамика спектральных показателей вариабельности ритма сердца при выполнении активной ортостатической пробы в группах пациентов с нейрогенными обмороками и контрольной группе, %
Примечания
1 Данные представлены в виде медианы с нижним и верхним квартилями (25-й и 75-й процентили).
2 Различия динамики спектральных показателей BPC при выполнении активной ортостатической пробы в группах пациентов с нейрогенными обмороками и контрольной значимы по Z-критерию (р
