10.9. Особенности выполнения топогеодезических работ на стыке координатных зон
При ведении боевых действий на стыке координатных зон могут возникнуть всевозможные ситуации взаимного расположения огневых позиций, средств разведки, контурных точек для топогеодезической привязки и поражаемых целей.
При этом в разных зонах могут оказаться не только средства разведки и цели, контурные и привязываемые точки, огневые позиции и цели, а, например, огневые позиции одного и того же дивизиона или звуковые посты подразделения звуковой разведки.Количество вариантов решения в этих условиях может быть множество. Одним из подходов является жесткая централизация, заключающаяся в выборе и установлении еще на этапе организации боевых действий единой координатной зоны на весь бой. Например, в наступлении выбирается зона, в которую наступают наши войска. Для облегчения работы должностных лиц в данном случае на всех листах карты исходной для наступления зоны может быть полностью вручную нанесена дополнительная координатная сетка. Однако это затруднит взаимодействие с другими родами войск, для которых проблемы стыка зон не существует.
При ведении боевых действий на стыке координатных зон возникают особенности в подготовке стрельбы и управления огнем артиллерии, а именно:
в топогеодезической привязке огневых позиций и средств артиллерийской разведки;
в организации и определении установок для стрельбы.
Необходимость преобразования координат из одной зоны в другую возникает при топогеодезической привязке для исходных точек, точек хода и точек нахождения машин, оснащенных автономной навигационной аппаратурой, когда они находятся в другой зоне относительно привязываемой, а также при определении установок для стрельбы для огневых позиций или целей, если они находятся в разных зонах.
На стыке координатных зон координаты всех привязываемых точек целесообразно первоначально определять для той зоны, где они находятся. При расчетах используются полные прямоугольные координаты.
При топогеодезической привязке полярным способом и обратной засечкой, если исходная точка находится в смежной зоне, при обработке результатов полевых измерений первоначально координаты исходной точки преобразовываются в зону привязываемой (рисунок 10.8а). При графическом способе обработки на карте в дирекционный угол, определенный в зоне привязываемой точки, вводится поправка за переход его в зону исходной (рисунок 10.8б).
Пример. Определить полярным способом координаты огневой позиции, находящейся в западной зоне, если исходная для топогеодезической привязки точка – в восточной (рисунок 10.8а). Полные прямоугольные координаты исходной точки: хВи Т = 6080125, УВИТ = 4307660 (4-я зона). Дирекционный угол на исходную точку αЗИТ = 5-46. Расстояние до исходной точки от огневой позиции dИТ = 1210 м.
Решение.
1. Преобразовывают координаты исходной точки в западную зону (см. 5.5)
хЗиТ = 6080171, УЗИТ = 3693394.
2. Определяют дирекционный угол с исходной точки на огневую позицию:
αЗОП = 5-46 + 30-00 = 35-46.
3. Рассчитывают координаты привязываемой точки:
хЗОП = 6080171 + 1210 · cos(35-46) = 6079153,
УЗОП = 3693394 + 1210 · sin (35-46) = 3692739.
При топогеодезической привязке ходом (рисунок 10.9) или с помощью автономной навигационной аппаратуры преобразование координат в систему координат привязываемых точек и ввод поправки в дирекционный угол осуществляется при подходе к границе зон или после ее пересечения. Если все привязываемые точки находятся в смежной зоне относительно начальной, преобразование координат и ввод поправки в дирекционный угол осуществляется на начальной точке.
Пример. Определить по карте координаты огневой позиции прокладкой разомкнутого хода (рисунок 10.9а), если начальная и первая точка находятся в западной зоне, а остальные – в восточной. Координаты исходных точек сняты с карты с помощью циркуля измерителя и поперечного масштаба и равны: начальной – хЗНТ = 5958455, УЗНТ = 11697975; конечной – хВКТ = 5958390, УВКТ = 12302770.
На начальной точке измерен дирекционный угол на первую точку хода αЗ1 = 11-36 и расстояние до нее d1 = 245 м. Угол поворота слева по ходу лежащий, измеренный на первой точке хода (β1) равен 42-26 и расстояние до огневой позиции d2 = 380 м. Измеренные на других точках хода углы и расстояния равны: β2 = 20-26; d3 = 365 м; β3 = 18-15; d4 = 190 м.Решение
1. В измеренный на начальной точке дирекционный угол вводят поправку за переход в зону огневой позиции (см. 5.5):
Δα = 0-81; αВ1 = 11-36 + 0-81 = 12-17.
2. Преобразовывают координаты исходной точки в восточную зону (зону огневой позиции) (см. 5.5):
хВНТ = 5958459, УВИТ = 12301893.
3. Рассчитывают координаты точек хода (см. 8.2.2):
первой хВ1 = 5958459 + 245 · cos(12-17) = 5958531;
УВ1 = 12301893 + 245 · sin (12-17) = 12302127;
второй (огневой позиции): αВ2 = 12-17 + 42-26 – 30-00 = 24-43;
хВОП = 5958531 + 380 · cos(24-43) = 5958214;
УВОП = 12302127 + 380 · sin (24-43) = 12302336.
третьей αВ3 = 24-43 + 20-26 – 30-00 = 14-69;
хВ3 = 5958214 + 365 · cos(14-69) = 5958226;
УВ3 = 12302336 + 365 · sin (14-69) = 12302701.
конечной αВ4 = 14-69 + 18-15 – 30-00 = 2-84;
хВКТ = 5958226 + 190 · cos(2-84) = 5958408;
УВКТ = 12302701 + 190 · sin (2-84) = 12302757.
4. Оценивают точность выполненных работ (см. 8.2.2)
fX = 5958408 – 5958390 = +18 м;
fУ = 12302757 – 12302770 = –13 м;
невязки координат не превышают допустимых значений, следовательно, полевые измерения и расчеты выполнены правильно.
Если по условиям обстановки координаты позиции, пункта или поста средства артиллерийской разведки преобразовываются в смежную зону, то ориентирование приборов осуществляется с учетом поправки в дирекционный угол за переход в эту зону.
При работе на огневой (стартовой) позиции с целью определения установок для стрельбы возможно использование вариантов:
преобразование координат целей в зону огневой (стартовой) позиции без введения поправки в дирекционный угол за переход из зоны в зону.
Применяется, когда имеется возможность быстрого преобразования координат целей в зону позиции при выполнении неплановых задач;преобразование координат огневой (стартовой) позиции в зону целей и ориентирование орудий (боевых машин) с учетом поправки в дирекционный угол за переход из зоны позиции в зону целей (рисунок 10.10). Применяется, когда все цели находятся в смежной относительно позиции зоне.
преобразование координат огневой (стартовой) позиции в зону целей с вводом, когда поражается цель в другой зоне, поправки в рассчитанный топографический дирекционный угол направления позиция – цель (рисунок 10.11). Применяется, когда цели находятся, как в зоне позиции, так и в смежной зоне.
Пример. Позиция находится в западной зоне, а район целей – в восточной (рисунок 10.10). Координаты позиции в западной зоне: хзП = 5568735, УзП = 3730140. Дирекционный угол ориентирного направления с точки стояния буссоли для западной зоны αЗОр = 52-79.
Решение
1. Преобразовывают координаты позиции в восточную зону (зону целей) (см. 5.5):
хВП = 5567445, УВП = 4301830.
2. Вводят в дирекционный угол ориентирного направления поправку за переход в восточную зону (зону целей) (см. 5.5):
Δα = 0-77; αВОр = 52-79 + 0-77 = 53-56.
3. Осуществляют ориентирование буссоли, а затем и орудий (боевых машин) с использованием рассчитанного значения αВОр .
Пример. В условиях предыдущего примера осуществить определение топографических данных для стрельбы (пуска), если цели могут находиться в обеих зонах (рисунок 10.11).
Решение
1. Осуществляют ориентирование буссоли, а затем и орудий (боевых машин) с использованием имеющегося значения αЗОр = 52-79.
2. Преобразовывают координаты позиции в восточную зону (зону целей):
хВП = 5567445, УВП = 4301830.
3. Определяют поправку в дирекционный угол за переход в смежную зону:
Δα = 0-77.
4. С получением координат цели (хВЦ = 5575325, УВЦ = 4309760) рассчитывают топографические данные по цели с введением в дирекционный угол направления позиция – цель поправки за переход в западную зону (зону нахождения позиции):
ДЦТ = 11180 м; αВЦ = 7-53; αЗЦ = 7-53 – 0-77 = 6-76.
Рисунок 10.1 – Определение величины основного угломера расчетом

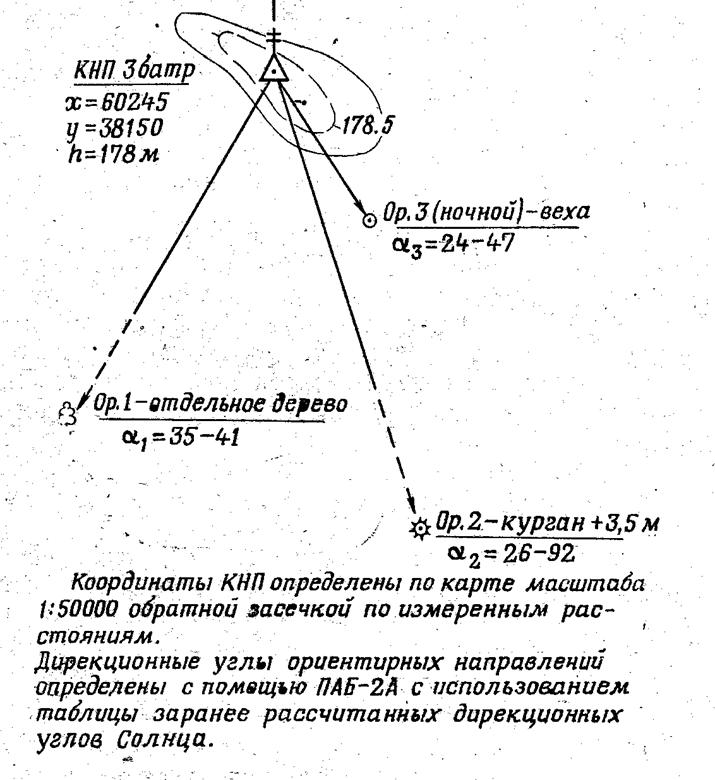

КАРТОЧКА
топогеодезической привязки КНП 3 батареи (вариант)
 |
Начальник группы самопривязки
лейтенант /Степанов/
15.20 29.06.06
Рисунок 10.2 – Вариант карточки топогеодезической привязки командно-наблюдательного пункта
КАРТОЧКА
топогеодезической привязки ОП 3 батареи (вариант)
Начальник группы самопривязки
лейтенант /Федоров/
15.20 29.06.06
Рисунок 10.3 – Вариант карточки топогеодезической привязки огневой позиции
Рисунок 10.4 – Топогеодезическая привязка элементов базного пункта
 |
Рисунок 10.5 – Схема контроля ориентирования орудия
а
 |
б
 |
в
 |
Рисунок 10.6 – Определение объема топогеодезических работ при прокладке хода (а - для создания точек АТГС (определения координат объектов местности); б - при топогеодезической привязке или контроле топогеодезической
привязки огневых позиций; в – при топогеодезической привязке или контроле топогеодезической привязки рубежа развертывания средств артиллерийской разведки)
КАРТОЧКА
эталонных ориентирных направлений
 |
| Номер ориентира | Наименование | Дирекционный угол | Удаление |
| 1 | Водонапорная башня | 6-97 | 1500 м |
| 2 | Пункт геодезической сети | 48-24 | 2000 м |
Точка для ориентирования №2 расположена в 14 м к северо-востоку от развилки дороги на Ольховку (4826).
Вокруг точки сделана окопка квадратной формы стороной в 1 м.Дирекционные углы эталонных направлений определены гироскопическим способом.
13.00 10.7.06 г. Командир отделения
сержант /Маслов/
Рисунок 10.7 – Вариант карточки эталонных ориентирных направлений
 |
а
 |
Рисунок 10.8 – Топогеодезическая привязка на стыке координатных зон
полярным способом
 |
б)
 |
Рисунок 10.9 – Топогеодезическая привязка на стыке
координатных зон ходом
Рисунок 10.10 – Преобразование координат огневой (стартовой) позиции в зону целей и ориентирование орудий (боевых машин) с учетом поправки
в дирекционный угол за переход из зоны позиции в зону целей
Рисунок 10.11 – Преобразование координат огневой (стартовой) позиции в зону целей с вводом, когда поражается цель в другой зоне, поправки в рассчитанный топографический дирекционный угол направления
позиция – цель
