Создание современных промышленных сетей автоматизации на основе Ethernet

Традиционно сеть Ethernet использу­ется для сопряжения и связи персональ­ных компьютеров (ПК) и рабочих стан­ций, но в классическом виде с разделяе­мой средой связи она не удовлетворяет требованиям систем реального времени и многих систем управления, так как имеет непредсказуемые задержки и да­же не гарантирует доставку сообщений.

Первые сети обеспечивали скорость пе­редачи 10 Мбит/с. Потом появился Fast Ethernet и обеспечил быструю связь со скоростью 100 Мбит/c, благодаря чему получил широкое распространение во многих применениях, включая прибор­ные системы измерений, системы про­мышленной автоматизации, распре­делённые системы управления, борто­вые системы и др.

В настоящее время основными стан­дартами для создания промышленных сетей являются Fast Ethernet и другие стандарты, построенные на его основе, в первую очередь — PPOFINET (IEC 61158). В таких сетях обеспечивается скорость передачи данных до 100 Мбит/c. Однако всё активнее при­меняются гигабитные промышленные сети, выпускается соответствующее се­тевое оборудование, способное функ­ционировать в условиях температур­ных колебаний, вибраций, электромаг­нитных излучений и т.п. Коммутируе­мые сети Ethernet с гигабитными ско­ростями стали стандартными в 2006 го­ду, и многие процессорные модули уже имеют встроенный интерфейс (или не­сколько интерфейсов) Gigabit Ethernet как обязательное унифицированное средство сопряжения с внешними уст­ройствами.

Классическая звездообразная топо­логия офисных сетей обычно формиру­ется вокруг серверов в центральном зда­нии. Промышленные сети распределя­ют по технологическим помещениям, зачастую находящимся в разных здани­ях или на значительном удалении; при этом к ним предъявляются повышен­ные требования по надёжности и време­ни восстановления. Звездообразная то­пология промышленных сетей позволя­ет кратковременно отключать отдель­ные сегменты, например для профилак­тики, но здесь постоянно присутствует риск отказа в центральном узле сети.

Общая протяжённость кабелей в топо­логии «звезда» значительно возрастает (особенно если технологический про­цесс «вытянут в длину»), так как прихо­дится прокладывать связи от центра ко всем распределённым узлам. Это при­водит к дополнительному увеличению стоимости и повышенному риску элек­тромагнитных наводок в неэкраниро-ванных витых парах. Риск электромаг­нитных наводок в линиях связи устра­няют применением оптоволокна. Как правило, его прокладывают в коробах вдоль кабелей электропитания со сред­ними и низкими номиналами напряже­ния. Однако, говоря о возможности уст­ранения некоторых проблем, следует помнить, что в звездообразной тополо­гии могут проявиться и другие пробле­мы, например проблема «вещательного шторма», создающего нерабочий режим в сети.

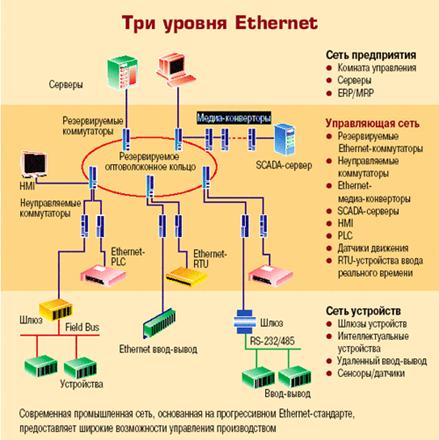

На основе Ethernet, используя сетевое оборудование для промышленных при­менений, на предприятиях создают ин­тегрированные сети, объединяющие технологические системы и системы управления. Это выдвигает новые тре­бования к ширине полосы частот, ре­зервированию, протоколам. Важное ме­сто среди сетевого оборудования зани­мают коммутаторы. Коммутаторы для промышленных сетей по своему испол­нению соответствуют жёстким услови­ям эксплуатации. Как правило, они из­готавливаются в вариантах для устано ки на монтажную рейку, размещения в специальном шкафу или монтажа в приборном корпусе. Выбор коммутато­ра зависит от условий и особенностей его применения. Важнейшие характе­ристики коммутатора — тип и количест­во портов. Тип портов определяется принятым протоколом и средой переда­чи (витая пара — IEEE 802.3ab, оптово­локно — IEEE 802.3az). Характерным примером коммутаторов для гигабит­ных промышленных сетей являются модульные управляемые коммутаторы серий MICE и Power MICE (рис. 1) ком­пании Hirschmann.

Рис. 1. Модульные управляемые коммутаторы MICE и Power MICE для промышленных сетей

Рис. 2. Защищённый управляемый коммутатор MACH1000

Диагностика и настройка управ­ляемых комму­таторов воз­можна через Web-серверы.

Передача по витой паре через порт 1000Base-T поддерживает так­же автоматическую нисходящую уста­новку скорости 100 или 10 Мбит/c для подключения оконечных устройств в соответствии с их возможностями. Для передачи данных по гигабитному сег­менту с витой парой на расстояние до 100 м требуется кабель с 4 парами про­водов, удовлетворяющий требованиям каналов связи, как минимум, 5-й кате­гории; при более высоких требованиях применяются кабели 6-й категории. Для передачи по оптоволокну на рас­стояние до 550 м используют многомодовый кабель (1000Base-SX), а для больших расстояний (20 км) — одномо-довый кабель (1000Base-LX).

По мере развития промышленных се­тей совершенствовались способы по­вышения их надёжности. Метод груп­пового преобразования предполагал группирование и дублирование кана­лов связи: все кабели не укладываются в один и тот же короб по одному и тому же маршруту, а группируются по частям (например, по северной и по южной частям здания). На следующем этапе стали резервировать сетевые коммута­торы и конечные терминальные узлы. Однако наиболее эффективным явля­ется метод резервирования отдельных каналов в кольцевых структурах про­мышленных сетей. Управляемые про­мышленные коммутаторы обеспечива­ют время переключения на резервные каналы порядка десятка-сотен милли­секунд. На данный момент наиболее от­казоустойчивой является кольцевая топология HIPER-Ring (рис. 4). Она была разра­ботана одним из лидеров в области промышленных сетей — компанией Hirschmann как решение по созданию резервированной сетевой инфраструк­туры без дублирования линий связи. Это решение предполагает построение не полностью замкнутых кольцевых связей в сети Ethernet и обеспечивает обнаружение сбоя в канале с восста­новлением без потерь в течение 200-300 мс за счёт создания обходных путей связи. Сейчас стремятся снизить время восстановления сети до 50 мс. Такая топология сети из 1000 узлов бы­ла применена при автоматизации аэро­порта в г. Дрездене. Пять зданий были связаны гигабитной сетью Ethernet. Вместо связующего дерева здесь при­менили HIPER-Ring с двойным резер­вированием в кольце, что обеспечило среднее время восстановления 0,5 с. Примечательно, что в этом проекте было также выполнено дублирование блоков питания.

Среди примеров резервирования в структурах промышленных сетей Ethernet известны и другие решения, например избыточные кольцевые сети Turbo Ring и двойные дублирующие се­ти.

<< | >>
Источник: Промышленные сети. Лекции. 2016
