Основные исходные данные для проектирования катапультных систем
При проектировании катапультных систем обычно задаются следующие исходные данные:
- масса катапультируемого объекта тоб;

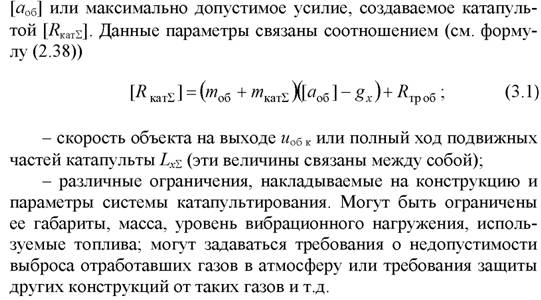

- максимально допустимая продольная перегрузка объекта
Далее, исходя из назначения системы, заданных параметров и ограничений, выбирается схема катапульты (см.
рис. 1.1), вид топлива, количество ГГ (один или два), схема торможения катапульты а также компоновка элементов системы (расположение цилиндров относительно объекта). С учетом верхнего ограничения на давление устойчивого горения выбранного топлива выбирается расчетное давление в ГГ [р\]. Обычно оно не превышает 250 кг/см2. На этой же стадии выбираются материалы для элементов системы. Для силовых цилиндров и подвижных частей катапульты чаще всего используются высокопрочные стали. Трубопроводы в зависимости от тепловых нагрузок могут быть выполнены из высокопрочных или теплостойких сталей. Корпус ГГ, как правило, выполняется из низколегированных теплостойких сталей, имеющих высокую теплопроводность. При использовании высокотемпературных топлив для наиболее термонагруженных элементов (сопла отверстия) могут изготавливаться специальные вставки или одноразовые теплозащитные покрытия.Отметим, что в большинстве случаев целесообразно рассмотреть несколько альтернативных вариантов, чтобы выбрать наилучший.
3.2.
