<<
>>

Примеси в аморфных Ge2Sb2Te5

Для получения аморфной структуры легированных GST (a-GST), мы имитируем закалку расплава при моделировании молекулярной динамики. Исходная кристаллическая структура содержит 216 атомов GST и 12 атомов легирующей примеси, которые располагаются в одной супер-ячейке.

Первоначально примесью Si заменяем атомы Ge, а атомы NhOпомещены в междоузлиях. В результате получаем концентрации легирования 5.6 и 5.3 ат. % для Si и N (или О) примесей соответственно. Поскольку точный состав легированного GST не возможно определить экспериментально, настоящий выбор начального типа легирования должен рассматриваться как один из вариантов Для того чтобы отразить уменьшение плотности после аморфизации, объем супер-ячейки ВО время моделирования закалки расплава установим на 736θA3, который немного больше, чем 693 5 A3у нелегированного c-GST. Как будет показано ниже, окончательная плотность аморфного материала варьируется в зависимости от легирующей примеси. Для моделирования закалки расплава, температуру повышаем до 2000 К и система расплавляется в течение 12пс - стирание кристаллической фазы. Затем охлаждаем до 1000 К и расплавляем в течение 30 пс еще раз. Расплавленный состав затем охлаждаем с 1000 до 300 К со скоростью охлаждения 15 К/пс. Окончательная структура полностью аморфная при 0 К за счет оптимизации параметров решетки и атомных позиций.

Моделирование аморфных структур показаны на рисунке 2.5а-2.5г. Основные характеристики могут быть описаны следующим образом:

5. Предпочтительные связи

Во всех случаях связь примесей с определенными видами атомов более преимущественна. В частности, по большей части примеси Si образуют связи с атомами Те в то время как Ge-N и Ge-O связи преобладают в N- и О-легированном GST. Это количественно подтверждено в таблице, которая показывает координационные числа легирующих атомов относительно разрешенных атомов.

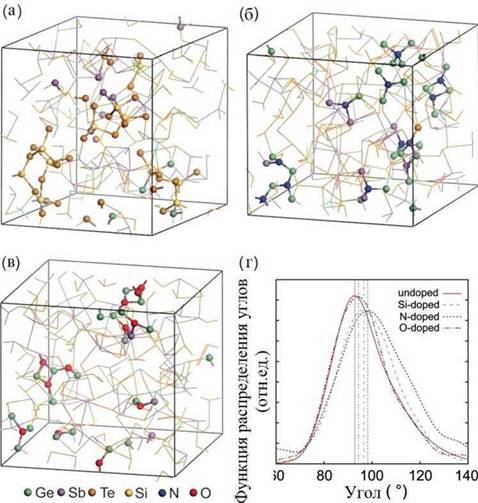

Рисунок 2.5 -Моделирование аморфных структур: (a) Si-, (б) N-, и (в) O- легированные GST. Для наглядности отображены только атомы примеси и соседние атомы, (г) функция распределения углов (ADF) вокруг атомов Ge. Положения пиков отмечены в виде вертикальных линий.

2. Характеристика геометрии связей

Как видно из рисунка 2.5а связи атомов Si и Те имеют тетраэдрическую форму. В отличие от атомов Ge, которые проявляются в октаэдрических и тетраэдрических

конфигурациях [51] Это потому, что меньший радиус атома Si способствует соединению sp3с более резонансным видом/» связей На рисунке 2.56, N примеси в основном имеют три плоские связи. Это напоминает локальные структуры В ∕l-Ge3N4.

Координационные числа легирующей примеси N можно объяснить смешанным характером конфигураций Ge в ∕i-Ge3N4, где все атомы Ge тетракоординированные. Однако в охлажденном расплаве GST, существуют как октаэдрические и тетраэдрические конфигурации [70]. Такая обстановка весьма близка к шпинель-типу γ- Ge3N4, который наблюдается при высоких давлениях [67] и является менее стабильной, чем //-GeiN4на 0,4 эВ в рамках вычислительной схемы. В /'-GeiN4две трети из атомов Ge будут гексагональную геометрию, а остальные атомы Ge тетраэдрическую. Таким образом, атомы N с четырьмя связями в a-GST можно рассматривать как результат октаэдрических атомов Ge. Локальная конфигурация вокруг примесей О на рисунке 2.5 (в) может быть описана подобными способами, в β-кварцевых GeCh все атомы Ge находятся в тетраэдрических конфигурациях и все атомы О двухвалентны В отличие от этого атомы Ge в рутил GeCb близки к октаэдрической координации и атомы О трехвалентны. Мы находим, что 7 из 12 примесей О являются трехвалентными, что также согласуется с сосуществованием двух различных типов атомов Ge

Таблица 2 1 Координационные числа легирующих добавок, разрешенных относительно соседних видов.

Радиус среза был определен в первом приближении функции радиального распределения вокруг каждой примеси.
Rco X-Ge X-Sb X-Te Общий
Si 2,9 0,42 0,67 2,92 4,00
N 2,4 2,75 0,50 0,08 3,33
О 2,3 2,25 0,33 0.00 2,58

- Дополнительная кластеризация

На рисунке 2.5а- 2.5г видно, что примеси имеют тенденцию группироваться в малых областях у атомов Те или Ge. Состояние исходной структуры было стерто при 2000 К, примеси в кластерах устанавливаются в процессе плавки-охлаждения При внимательном наблюдении за атомными траекториями в молекулярной динамике, мы замечаем, что примеси начинают группироваться при температуре около 700 К в процессе охлаждения. Легирующей кластеризации предполагает, что при повторных циклах перезаписи в конечном итоге происходит разделение фаз легирующих примесей в Ge3N4 или GeCh, таким образом ухудшая производительность устройства. Интересно, что

ни молекулы N2, ни связи N-N не обнаружены в N-легированном GST, хотя формирование N2 молекулы энергетически выгоднее на 0,34 эВ для атомов азота. (Это вычисляется путем:

Это означает, что чтобы сформировать N2 молекулы из атомарно растворенных N атомов энергетический барьер будет значительным, поэтому N2 молекулы не легко генерируется во время работы устройства, что обеспечивает устойчивость легированного хсп

Координационные числа

Координационные числа для Ge, Sb и Те атомы приведены в таблице 2.2 При подсчете Ge, Sb, Те и соседних атомов используется радиус обрезания 3,2A. В Si- легированном GST координационные числа аналогичны тем, которые в нелегированных GST, в то время как количество гомеополярних связей такое же как в Ge-Sb и Ge-Sb (в скобках) и значительно сокращается.

В противоположность этому координационные числа увеличились в N-H О-легированном GST по сравнению с нелегированным GST В частности, количество Te-Te пар заметно возросло, что связано с сокращением Ge-Te связей Это может быть следствием обильных Ge-N и Ge-O связей, потому что эти они разрушают связи Ge вокруг атомов Те. Снижение Ge-Te связей ослабит ковалентный характер связей Те и увеличит его металлическую природу, а это приводит к увеличению Te-Te связи.

Таблица 2.2 Структурные свойства GST Результаты для с-GST и a-GST

Ge (Ge- Ge) Sb (Sb-Sb) Те (Те-

Те)

Четырех кратные кольца Ge-Te Sb-Te
C-GST 6.00

(0.00)

6.00 (0.00) 4.S0

(0.00)

106 2,90 3,05
a-GST 3,73 (0,29) 3,27 (0,50) 2,59 (0,23) 36 2,78 2,91
Легированный кремни ем-GST 3,67

(0,11)

3,33 (0,29) 2,43 (0,22) 35 (3) 2,78 2,88
Легированный азотом - GST 4,00 (0,46) 3,46 (0,33) 2,64 (0,53) 40 (9) 2,78 2,92
Легированный кислородом-GST 3,83 (0,17) 3,50 (0,25) 2,73 (0,45) 43 (3) 2,81 2,91

Функция распределения углов.

Известно, что атомы Ge меньше всего претерпевают изменения при аморфизации [55] и поэтому они полезны при проверке природы связей в а-GST.

На рисунке 2 5г показана функция среднего распределение угла (ADF) вокруг атомов Ge. Положение пика для каждого a-GST отмечено вертикальной линией. По сравнению с нелегированного а- GST, положения пиков для Si-и N-легированного a-GST заметен сдвиг в сторону больших углов. В случае N-легированного a-GST, значения находятся вокруг угла 109° что соответствует тетраэдрической геометрии. Это означает, что N или Si примеси увеличивают долю тетраэдрических атомов Ge. Для N-легированного a-GST, это происходит потому, что атомы азота способствуют тетраэдрической геометрии атомов Ge. Как показано, наиболее стабильной является ∕>-GeiN4фаза. В легированный кремнием а- GST сильная тенденция атомов Si образовывать spiсвязи могут подводить атомы Ge к подобной конфигурации связей. В противоположность этому, функция распределения углов О-легированного a-GST похожа на нелегированный случай. Это потому, что атомы О в равной степени способствуют тетраэдрическим и октаэдрическим связям атомов Ge и при этом существует незначительное различие энергии между ^-кварцем и рутила-фазой GeO2

- Кольцевые структуры и углы связи

Аморфную структуру можно охарактеризовать кольцевые незамкнутые структуры. В частности, квадратные массивы или четырехкратные кольца похожи на кристаллические блоки [52], оказываются важными в a-GST, так как это критически влияет на динамику кристаллизации [56]. В таблице 2.2 числа для четырехкратных колец (N4r) представлены для легированного и нелегированного a-GST. Цифры в скобках указывают четырехкратное кольцо, которое включает в себя по крайней мере одну присадку. Из-за небольшого атомного радиуса NhOпримесей, в том числе четыре кольца этих примесей существенно отличаются от квадратной формы. Было обнаружено, что N4rодинакова для всех a-GST структур. Это довольно неожиданный результат учитывая значительное влияние примесей в аморфных структурах. Например, увеличение тетраэдрических атомов Ge указывает, что ковалентную природу атомов Ge увеличивается.

Это приведет к меньшим N4rчто было продемонстрировано в кристаллической структуре идеального стекла, который удовлетворяет 8^ правилу и наиболее ковалентных среди мыслимых аморфные структуры [72]. Тем не менее, выше было показано, что примеси N увеличивают углы связей атомов Те. Таким образом, Противоположные эффекты примесей N может быть тонко сбалансированной и приводят к аналогичному N4rв нелегированном случае. В Таблице 2.2, мы также рассмотрим средние длины связей в а- GST. Установлено, что Ge-Te и Sb-Te длин связей изменится менее чем на 0,03 А после

легирования. Это согласуется с экспериментальными данными исследования поглощением рентгеновских лучей тонкой структурой (EXAFS) Результаты работы [73] показали, что N-легирование до 26 ат. % не влияет на длину связей Ge-Te. Поэтому влияние на свойства материала незначительные и дальнейшее увеличение концетрации легирующей примеси не целесообразно.

<< | >>
Источник: Батуркин Сергей Александрович. ИССЛЕДОВАНИЕ ТОКОВЫХ ХАРАКТЕРИСТИК ХАЛЬКОГЕНИДНЫХ СТЕКЛООБРАЗНЫХ ПОЛУПРОВОДНИКОВ СОСТАВА GST-225, ЛЕГИРОВАННЫХ АЗОТОМ И БОРОМ. Диссертация на соискание ученой степени кандидата физико-математических наук. Тверь - 2015. 2015

Еще по теме Примеси в аморфных Ge2Sb2Te5:

  1. Кристаллизация аморфных Ge2Sb2Te5
  2. 2.1.5. Электронные структуры легированного аморфного Ge2Sb2Te5
  3. 4.2.2 Введение примесей Rh и Ей
  4. Горизонты аккумуляции аморфной гидроокиси железа
  5. Влияние примесей на параметры решетки
  6. Влияние примеси Ей на диэлектрический гистерезис кристаллов SBN61
  7. Влияние примесей на физические свойства кристаллов SBN
  8. Зависимость теплопроводности и температуропроводности от концентрации примеси (сурьмы)
  9. Ржаво-охристые пятна аморфной гидроокиси железа
  10. 11.1. Общие представления о минеральных примесях и зольности ТГИ
  11. Свободные аморфные новообразования
  12. Влияние примесей Ей и Rh на пироэлектрические свойства кристаллов SBN61
  13. Методы определения вредных и опасных примесей в воздухе.
  14. Торф представляет собой смесь продуктов неполного превращения остатков наземных и болотных растений, видимых невооружённым глазом, с продуктами более глубокого превращения исходных растений, имеющих вид однородной аморфной массы.
  15. Моделирование
