Титанаты висмута со структурой типа слоистого перовскита

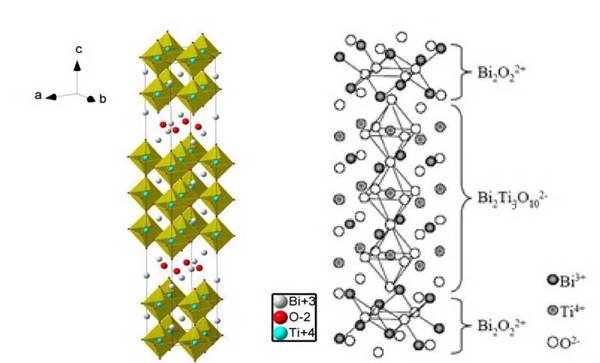

Титанат висмута ВідТізОп относится к ФА с числом октаэдрических слоев в перовскитоподобном блоке т= 3 (рис. 1.9).

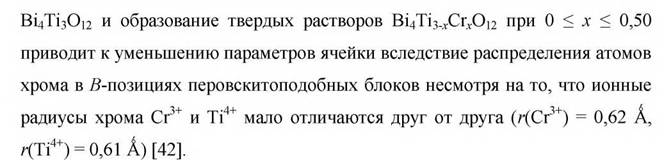

Из литературы известно, что замещение атомов титана атомами хрома в

Рис.

В работе [43] была определена максимальная толщина перовскитоподобных блоков щ в фазах Ауривиллиуса. Количество слоев не должно превышать 13. Однако получены только соединения с 3 0,98 приводит к образованию примесных фаз Cr₂O₃и Bii₄CrO₂₄ [44].

Таблица 1.1 Исследуемые в работе соединения на основе титаната

висмута со структурой типа слоистого перовскита

Твердые растворы Bi₄Fe_xTi₃._xOι₂-δ со слоистой перовскитоподобной структурой образуются при х≤1,7∙ Обнаружены дополнительные фазы Bi₂O₃ и BiFeO₃для х > 1,7 [45].

Медьсодержащие титанаты висмута Bi₄Λ√_vTi₃._vO∣2-δ образуются при Jr(Cii) ≤ 0,4. При большем содержании атомов примеси присутствие оксидов марганца или меди в примесных количествах установлено авторами [46].

1.2.2.
