Анализ граничных условий решения уравнения теплопроводности для слоистых структур
В связи с широким применением композиционных структур становится актуальным исследование пироотклика сегнетоэлектрических материалов, входящих в состав многослойных структур. Материалы, входящие в слоистые структуры имеют различные значения коэффициентов теплопроводности и температуропроводности, поэтому особый интерес представляет рассмотрение прохождения температурных волн через слоистую композиционную структуру, с различными термодинамическими свойствами.
В случае одномерной задачи уравнения теплопроводности для каждого слоя могут быть записаны в виде:

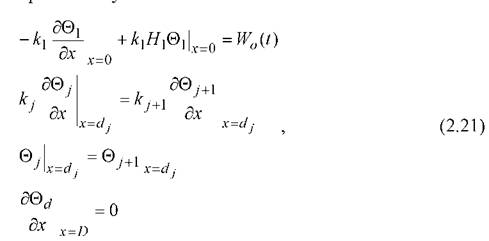

где aj- коэффициент температуропроводности /-того слоя, dj- координата начальной границы j-того слоя, dj+ι- координата конечной границы. Распределение температуры в слоях находится из решения системы уравнений с учетом следующих граничных условий:
где kj - коэффициент теплопроводности соответствующего слоя, H1 характеризует потери на излучение,
Последнее граничное условие
означает, что температурная волна не выходит за последний слой. В эксперименте за такой слой можно принимать как подложку, на которой
находится образец, так и любой из слоев слоистой структуры. Поскольку температурная волна проникает в среду только на определенное расстояние, определяемое уравнением (2.10), то в случае многослойной структуры для анализа пироотклика достаточно рассмотреть слои лежащие до и сразу после сегнетоэлектрического слоя. При этом основным критерием соответствия эксперимента граничным условиям (2.21) есть совпадение расчетных (по формуле (2.3) с учетом (2.20) и (2.21)) и экспериментальных форм пироотклика. Оно имеет место, когда частота модуляции много больше обратного времени термической релаксации системы слоев, используемых для расчета. На практике это означает, что тепловая волна не должна проникать в последний слой больше чем на 1/3 его толщины.

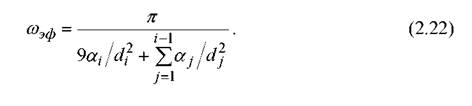

Глубина проникновения температурной волны в монослой определяется условием (2.15). Для системы из iслоев возникает необходимость введения эффективной частоты, рассчитываемой с учетом времени прохождения температурной волной каждого слоя:
2.6.
