5.3 Методика расчета конструктивных параметров пневмокамерного насоса

Исходными данными для расчета является производительность пневмокамерного насоса Gy, давление в камере насоса Р, скорость входа аэросмеси в разгрузочную трубу UВХ.

1. Диаметр камеры пневмокамерного насоса Dkнаходим из выражения где р0 - плотность воздуха, р0= 1,2 кг/м3;

D — диаметр разгрузочной трубы, м.

Необходимо определить все геометрические параметры мультисоплового аэрационного устройства, таких как диаметр сопел D0,шаг между осями кольцевых труб hoc,шаг сопел hr,а также количество кольцевых труб nrи диаметр концентрических труб аэрационного устройства Dmp.

2. Диаметр разгрузочной трубы Dопределяется из соотношения

3. Наибольший диаметр одной из концентрических труб аэрационного устройства определяется из выражения

Необходимое количество концентрических труб и их диаметр необходимо рассчитывать после определения шага между осями труб (формула 5.7).

4. Диаметр сопел D0мультисоплового аэрационного устройства (МАУ) вычисляется по формуле

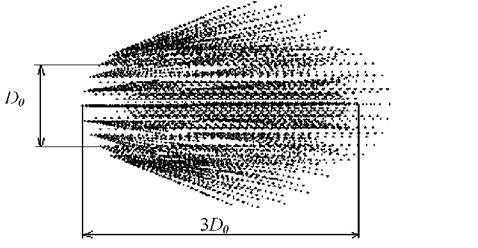

5. При выходе струи воздуха из сопла в слое материала струя (факел) имеет форму конуса (рисунок 5.2). Размеры струи зависят от диаметра сопла и давления, подаваемого в трубы аэрационного устройства. Примем за стандартное значение давления в камере насоса и в аэрационном устройстве, равным 1,5 атм. Тогда размер основания конуса, образованного при выходе струи из сопла, составляет 3D0.

Рисунок 5.2. Факел, образуемый при выходе струи воздуха из сопла

Длина струи lcmpопределяется из соотношения (2.44). Для упрощения примем

6. Учитывая, что сопла МАУ относительно своей вертикальной оси имеют угол изгиба 50-70°, а относительно радиуса, проведенного через ось сопла из центра аэрационного устройства, имеют угол поворота 20-25°, можно судить о том, что оптимальная толщина псевдоожиженного слоя будет образовываться при шаге сопел (расстоянии между точками вварки сопел в кольцевую трубу по ее окружности), равном

7. Шаг между осями труб МАУ (расстояние между осями соседних окружностей в поперечном сечении камеры насоса) определяется с помощью выражения

8. Общее выражение для определения необходимого количества кольцевых труб МАУ nrимеет вид

Выразив nrиз выражения получим формулу для определения количества кольцевых труб

Для более простого решения поставленной задачи по определению количества труб МАУ удобнее использовать выражение (5.8).

9. Высота камеры насоса Hkвычисляется в зависимости от объема загружаемого материала в камеру. Принято применять соотношение

Определив количество кольцевых труб, а также зная шаг сопел, можно рассчитать общее количество сопел мультисоплового аэрационного устройства.

5.3

<< | >>
Источник: Гавриленко Андрей Владимирович. СОВЕРШЕНСТВОВАНИЕ МУЛЬТИСОПЛОВОГО АЭРАЦИОННОГО УСТРОЙСТВА В ПНЕВМОКАМЕРНОМ НАСОСЕ. Диссертация на соискание ученой степени кандидата технических наук. Белгород - 2017. 2017
