Определение взаимосвязи между конструктивными параметрами барабана смесителя и технологическими параметрами

Рассмотрим движение объема смеси по винтовой перфорированной поверхности лопасти барабана, расположенной перпендикулярно к его цилиндрической поверхности (рис. 2.9).

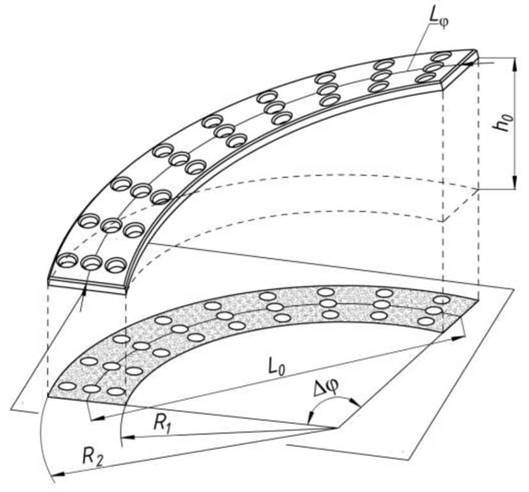

Рисунок 2.9.

Схема определения геометрических параметров винтовой поверхности лопасти барабана

Согласно расчетной схеме на рисунке 2.10 находим проекции сил на оси двумерной системы координат

- коэффициент трения сухой смеси о винтовую поверхность лопасти барабана;

т - масса элементарного объема смеси;

Lo- длина проекции длины образующей винтовой перфорированной поверхности лопасти барабана.

Рисунок 2.10. Схема сил, действующих на частичку материала в смеси

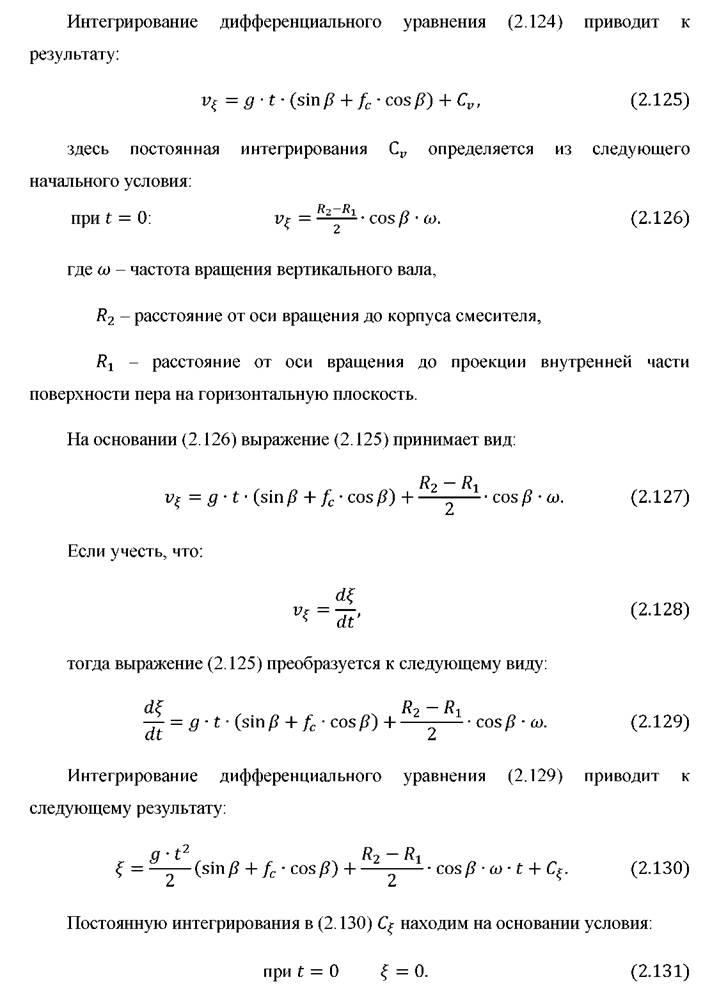

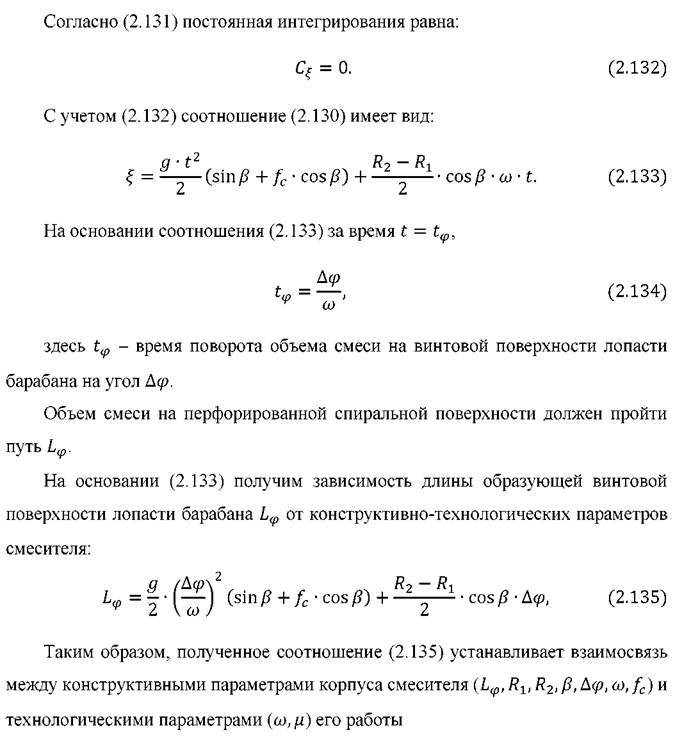

С учетом (2.118) соотношение (2.119) приводится к следующему виду:

После несложных математических преобразований выражение (2.121) принимает вид:

В силу того, что

соотношение (2.122) имеет следующий вид:

2.6.

<< | >>
Источник: БРАЖНИК ЮЛИЯ ВИКТОРОВНА. СОВЕРШЕНСТВОВАНИЕ КОНСТРУКЦИИ И ПРОЦЕССА СМЕШИВАНИЯ В ЛОПАСТНОМ СМЕСИТЕЛЕ С ВЫСОКОСКОРОСТНЫМ РЕЖИМОМ РАБОТЫ. ДИССЕРТАЦИЯ на соискание ученой степени кандидата технических наук. Белгород - 2017. 2017
