Описание натурной модели смесителя для визуального анализа характера движения компонентов смеси

С целью визуального определения влияния предполагаемых конструктивных решений на процесс смешивания различных по составу сухих компонентов в псевдоожиженном слое была изготовлена натурная модель смесителя, конструкция которой аналогична экспериментальной установке.

Для изучения характера движения частиц корпус модели смесителя (рис. 3.2) был выполнен из прозрачного материала, внутри которого (на стенках) по спирали крепились сменные винтовые поверхности (сплошные и перфорированные), причем изменялся не только угол их установки, но и их ширина. На вертикальном вращающемся валу устанавливались сменные лопасти различной формы и геометрических размеров.

Для визуального изучения влияния геометрических параметров лопасти вертикального вала и винтовой поверхности лопастей барабана на характер процесса смешивания использовались следующие компоненты:

• пшено (размер частицы 1,3..1,6 мм);

• рапс (размер частицы 0,8..0,9 мм);

• кварцевый песок мытый (размер частицы 0,1.. .0,5 мм);

• пигмент красителя (размер частицы 2..5 мкм);

• поваренная соль (размер частицы 0,5.1 мм);

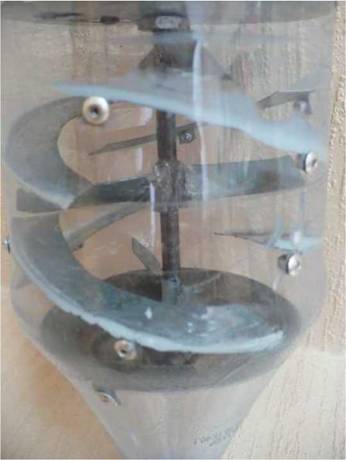

Рисунок 3.2. Фотография натурной модели для проведения поисковых экспериментов

Высокоскоростная видеосъемка проводилась камерой Sony HXR-NX5M при следующих параметрах:

• 100 кадров в секунду;

• разрешающая способность - 1920? 1080 (Full HD);

• время съемки 20 секунд.

3.3.

<< | >>
Источник: БРАЖНИК ЮЛИЯ ВИКТОРОВНА. СОВЕРШЕНСТВОВАНИЕ КОНСТРУКЦИИ И ПРОЦЕССА СМЕШИВАНИЯ В ЛОПАСТНОМ СМЕСИТЕЛЕ С ВЫСОКОСКОРОСТНЫМ РЕЖИМОМ РАБОТЫ. ДИССЕРТАЦИЯ на соискание ученой степени кандидата технических наук. Белгород - 2017. 2017
