ASI

Первые продукты, работающие по технологии ASI, вышли на рынок в 1993 году. Сегодня эта технология поддерживается рядом известных фирм: IFM, Limberg, Siemens, Pepperl+Fuchs, Allen-Bradley и др.

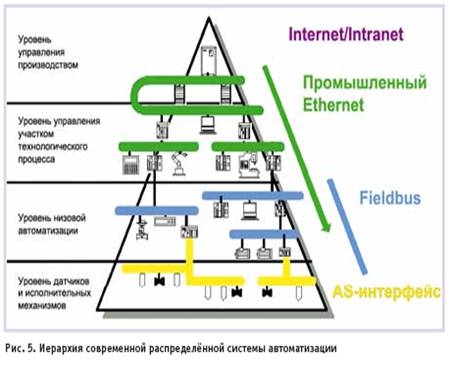

Основная задача этой сети - связать в единую информационную структуру устройства самого нижнего уровня автоматизируемого процесса (датчики и разнообразные исполнительные механизмы) с системой контроллеров. Это следует из названия: Actuator Sensor Interface (ASI).

ASI-интерфейс позволяет через свои коммуникационные линии передавать не только данные, но и запитывать датчики. Здесь используется принцип последовательной передачи на базовой частоте. Информационный сигнал модулируется на питающую частоту.

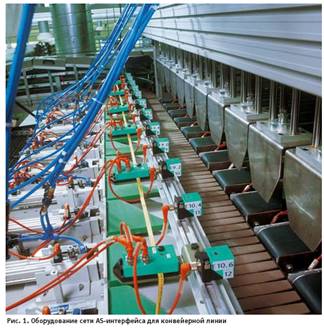

Позоляет полностью исключить из АСУ ТП аналоговые линии связи, кроссировочные шкафы и другое вспомогательное оборудование. Максимальное время цикла опроса составляет 5 10 мс, то есть сравнимо с циклом отработки программы в контроллере. Благодаря этому сети на базе AS интерфейса активно применяются в распределенных АСУ ТП реального времени, например в системах управления конвейерными производствами.Первоначально AS интерфейс был ориентирован на работу исключительно с бинарными данными, поэтому длина информационной посылки рекордно малая — всего 4 бита. Тем не менее новая редакция спецификации AS интерфейса позволяет подключать к сети аналоговые датчики и поворотные шифраторы.

Максимальное количество узлов равно 62, максимальная длина с использованием повторителей — 300 м. Данные и питающее напряжение передаются по одной паре проводов.

В качестве физической среды используется специальный неэкранированный двухпроводный кабель с трапециевидным профилем. Этот кабель позволяет подключать датчики, устанавливаемые на подвижных частях механизмов. Топологией ASI-сети может быть шина, звезда, кольцо или дерево с циклом опроса 31 узла за 5 мс. Максимальный объем данных с одного ASI-узла - 4 бит.
