Классификация процессов.

Интерфейсные дуги в зависимости от их положения на диаграмме подразделяются на четыре категории: входные, выходные, управления и механизма. Дополнительно ^ги могут быть классифицированы на пять категорий в зависи- мости от типа объектов, которые они представляют на диаграмме. К числу таких категорий относятся (рис. 27):

материалы, сырье, продукция, ресурсы,

информация, данные о качестве, записи качества, документы,

распоряжения руководства, планы, графики, распорядительные документы

стандарты, нормативные документы,

ответственные исполнители, сотрудники организации.

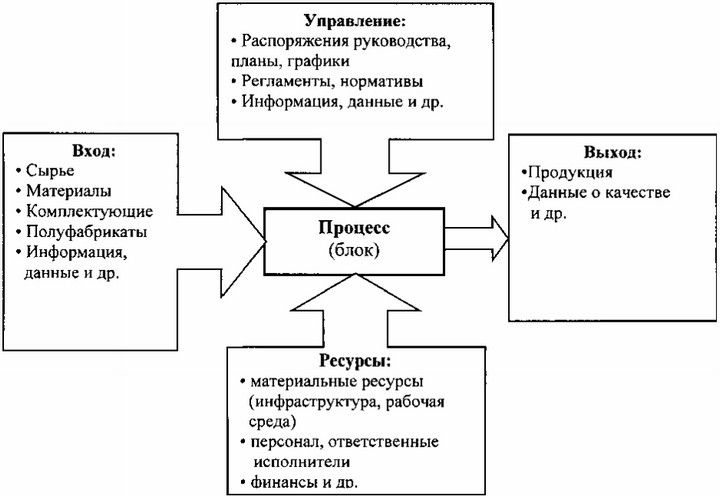

Рис. 27. Типовые элементы и категории процесса

Для более четкого изображения воздействий на диаграммах применяются дуги разного цвета: синий - для информации по качеству; красный - для распоряжений, планов, графиков; коричневый - для сырья, материалов, продукции; черный - для ответственных исполнителей; фиолетовый - нормативы, руководство по качеству.

Функциональные блоки классифицируются в зависимости от типов процессов, которые ош представляют. Типы процессов зависят от задач, решаемых с помощью функциональных моделей. Так, например, на рис. 25 процесс «Планировать процессы» относится к типу управленческих процессов, в пользу этого вывода свидетельствует также то, что выход этого процесса (блок 1) является управлением для остальных процессов, представленных на диаграмме A3. Остальные процессы на диаграмме (блоки 2-6) относятся к категории процессов жизненного цикла, так как на входах и выходах этих процессов представлены материальные ресурсы требования потребителей, информация.
