Диагностико-измерительная система электрофизических параметров ЯЭФП на основе RC-ЭРП

Успех решения задачи параметрической идентификации ЯЭФП на RC-ЭРП напрямую зависит от оснащенности и методической проработанности вопросов метрологического обеспечения, так как без первоначального приближения использование оптимизационных алгоритмов малоэффективно.

В связи с этим была разработана система, обеспечивающая оперативное диагностирование и количественную оценку параметров любых образцов ЯЭФП в автоматическом режиме.

Диагностико-измерительная система (ДИС) состоит из 3 основных частей:

1. Управляющая ЭВМ с архитектурой IBM PC с разработанным специализированным программным обеспечением (ПО) в среде Agilent VEE Pro 8.0 с математическим ядром Matlab. Основные задачи ЭВМ: выполнение в соответствии с ПО алгоритма калибровки/настройки всех элементов измерительной системы; проверка системы

на наличие ошибок/неисправностей; реализация алгоритма измерения параметров RC-ЭРП; завершение измерений с формированием протокола результатов испытаний. Кроме того, ЭВМ посредством созданного ГПИ выполняет непрерывное динамическое отображение графической/аналитической информации и позволяет оператору обращаться к накопленным данным, исполнительным файлам и иной служебной информации.

2. Измерительный комплекс параметров интегральных микросхем (ИМС) «ДМТ-219» (рисунок 3 12). Представляет совокупность измерительных приборов, связанных схемотехнически в единое универсальное средство измерения различных электрофизических параметров.

В таблице 3.2 приведен перечень устройств и приборов комплекса «ДМТ-219», используемых при измерениях толстопленочных R-C-NR ЯЭФП.

Таблица 3.2- Состав оборудования измерительного комплекса «ДМТ-219»

Все приборы комплекса управляются программно посредством ЭВМ через различные интерфейсы: VXI, GPIB, USB, RS-232

а б

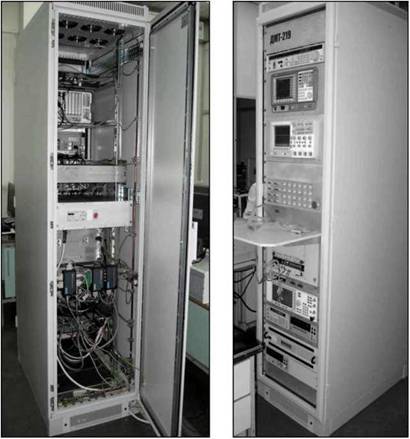

Рис. 3.12 Измерительный комплекс параметров ИМС «ДМТ-219»: а) вид сзади с открытой дверцей шкафа, б) вид спереди - лицевая часть шкафа с приборами

3. Плата-адаптер и подключающая плата представляют собой конструктивно завершенное устройство, предназначенное для: обеспечения корректной коммутации задающих/измерительных каналов комплекса «ДМТ-219»; обеспечения корректного функционирования исследуемого ЯЭФП исходя из выбранной схемы подключения внешних выводов; обеспечения цепей компенсации/согласования и защиты согласно ГОСТ 23675-79, если они требуются.

Следует подчеркнуть, что в дальнейшем, при подготовке испытаний ЯЭФП различных типов, разрабатывается только подключающая плата, а плата-адаптер используется одна и та же. Такой подход сокращает временные и материальные затраты, нежели при подготовке одной платы совмещающей и подключающую плату и плату- адаптер.
