Измерение эффективности сбора и подвижности носителей
Эффективность сбора носителей заряда CCEв образцах определялась из анализа спектров амплитудного распределения импульсов, полученных при облучении альфа-излучением при различных напряжениях.
На рисунке 4.9 показаны типичные спектры амплитудного распределения импульсных сигналов, возникающих при облучении изотопом 239Pu.Зависимости экспериментально измеренной эффективности сбора неравновесных носителей от приложенного напряжения для основных исследованных CdTe и CdZnTe детекторов показаны на рисунке 4.10-4.13. Вычисленные значения параметров переноса носителей заряда μτдля исследованных образцов вычислялись и указаны в таблице 4.6-4.8.
В таблице 4.8 для партии детекторов CdZnTe «Redlen» размером 10?10?5 мм указаны также эквивалентный шумовой заряд (ENC) и энергетическое разрешение по линии 59,54 кэВ источника гамма-излучения Ат-241.

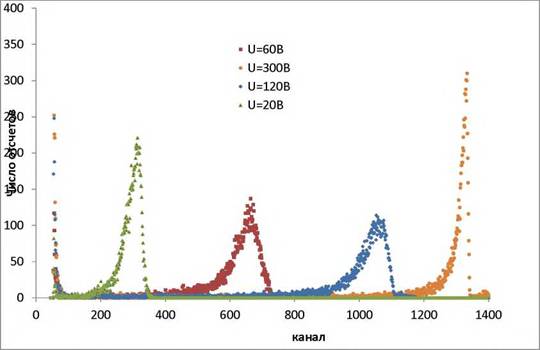

Рисунок 4.9. Амплитудные спектры альфа-частиц источника 239Pu, измеренные на образце CdZnTe №28246 «Redlen» при различных
напряжениях смещения

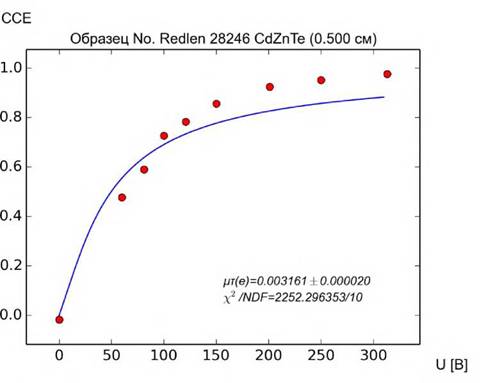

Рисунок 4.10. Зависимость CCE от напряжения для детектора CdZnTe
«Redlen» (№ 28246)

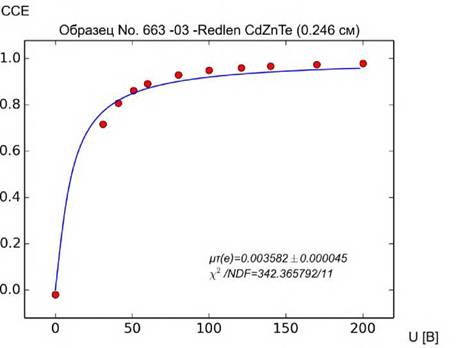

Рисунок 4.11. Зависимость CCE от напряжения для детектора CdZnTe
«Redlen» (№ 663-03)

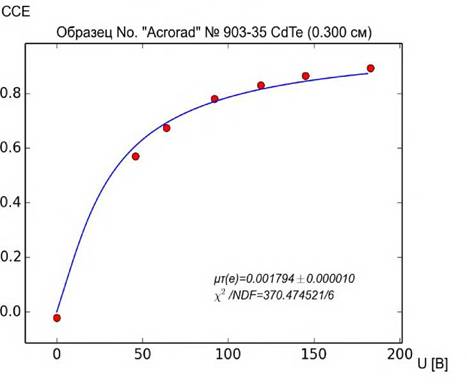

Рисунок 4.12. Зависимость CCE от напряжения для детектора CdTe «Acrorad»
(№903-35)

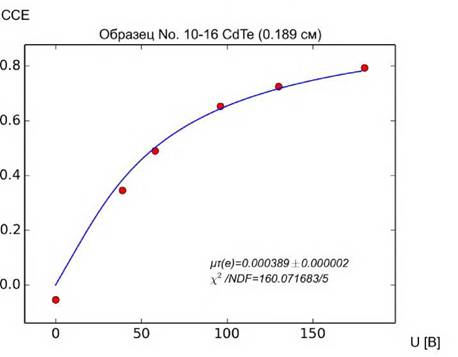

Рисунок 4.13. Зависимость CCE от напряжения для детектора CdTe
«Гиредмет» (№ 10-16)
Таблица 4.6.
Результаты измерения (μτ)cи (μτ)pна детекторах CdTe различных производителей| № | Фирма- производитель | Номер образца | Размеры,мм | (μτ)e, cm2∕B | (μτ)p, cm2∕B |
| 1 | «Гиредмет» | 10-16 | 4,9?4,9?1,9 | 3,9∙ IO'4 | 3,5∙ IO'5 |
| 2 | «Гиредмет» | 7-16 | 4,9?4,9?1,9 | 4,5 IO'4 | 2,7∙ IO'5 |
| 3 | «Г предмет» | 14-13 | 4,2?4,2?1,1 | 7,7- IO'4 | 7,2∙ IO'5 |
| 4 | «Г предмет» | 8-13 | 4,3?4,3?1,2 | 5,Γ10'4 | 7,5∙ IO'5 |
| 5 | «Acrorad» | 903-35 | 5?10?3 | 2,2∙ IO'3 | 9,2∙ IO'5 |
| 6 | «Acrorad» | 903-37 | 5?10?3 | 1,8 IO'3 | 1,2∙ IO'4 |
Таблица 4.7. Результаты измерения (μτ)eHa детекторах CdZnTe производства фирмы «CrystalNord»
| № | Номер образца | Размеры,м M | (μτ)e, cm2∕B | ENC, кэВ U = 300 В | FWHM Ат-241, кэВ U=300B |
| 1 | 3 | 2,5?2,5?4 | - | - | - |
| 2 | 4 | 1?4?2,5 | I 5,6∙ IO'5 | - | - |
| 3 | 5 | 1?4?2,5 | 1,3 IO'5 | - | - |
Таблица 4.8.
Результаты измерения (μτ)eHa детекторах CdZnTe производства «Redlen». Размер детекторов 10x10x5 мм| № | Номер образца | (μτ)e, cm2∕B | ENC, кэВ U=300B | FWHM Ат-241, кэВ U=300B |
| 1 | 13038 | 6,5 10’3 | 5,5 | 7,4 |
| 2 | 13043 | 6,6 10’3 | 7,5 | 8,3 |
| 3 | 27074 | 4,9∙ IO'3 | 7,8 | 9,9 |
| 4 | 27078 | 4,3 10^3 | 5,7 | 8,1 |
| 5 | 27217 | 4,4-10’3 | ||
| 6 | 28246 | 6,7 10’3 | 5,8 | 7,1 |
| 7 | 28251 | 5,6 IO'3 | 5,9 | 7,3 |
| 8 | 28261 | 6,4∙ IO'3 | 5,7 | |
| 9 | 28263 | 3,7∙ IO'3 | - | - |
| 10 | 28280 | 8,2 IO'3 | 4,6 | 7,7 |
| И | 28288 | 5,8 IO'3 | 4,6 | 8,1 |
| 12 | 28299 | 5,0-IO'3 | 4,6 | 6,8 (250V) |
| 13 | 28308 | 1,0 IO3 | - | - |
| 14 | 28262 | 6,7∙ IO'3 | 5,8 | 7,2 |
| 15 | 12983 | 6,4∙ IO'3 | 7,3 | 9,3 |
Для определения дрейфовой подвижности измерялись временные параметры выходных импульсов с ПУ (см. рисунок 4.14).
Результаты вычислений сведены в таблице 4.9.

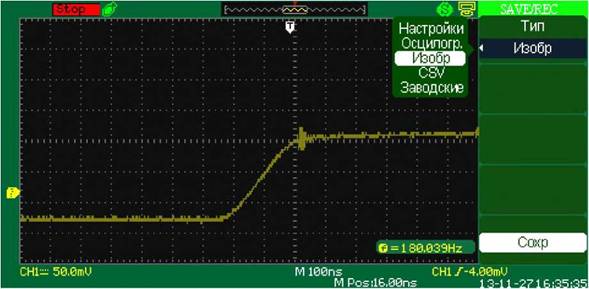

Рисунок 4.14. Осциллограмма фронта нарастания выходного импульса с
предусилителя на детекторе
Таблица 4.9. Результаты измерения дрейфовой подвижности
электронов и дырок на детекторах CdTe и CdZnTe
| № | Фирма | Материал | Номер образца | (p)e, cm2∕B∙c | (p)p, cm2∕Bc |
| 1 | «Г предмет» | CdTe | 10-16 | 970 | 96 |
| 2 | «Г предмет» | CdTe | 14-13 | 803 | 92 |
| 3 | «Acrorad» | CdTe | 903-35 | 1060 | 95 |
| 4 | «Redlen» | CdZnTe | 663 | 960 | 88 |
| 5 | «Redlen» | CdZnTe | 28246 | 880 | - |
| 5 | «Redlen» | CdZnTe | 27028 | 809 | - |
| 6 | «Crystal sNord» | CdZnTe | 5 | 760 | - |
