Измерение спектральных характеристик фотопроводимости
Спектральный анализ фотопроводимости проводился при комнатной температуре в диапазоне длин волн 400-1800 нм. На облучаемые электроды прикладывалось отрицательное напряжение относительно держателя.
Электроды были полупрозрачными для входящего излучения (толщина не превышала 1000 А). На рисунках 4.14-4.19 представлены спектральные зависимости фототока для образцов CdTe и CdZnTe от различных производителей.

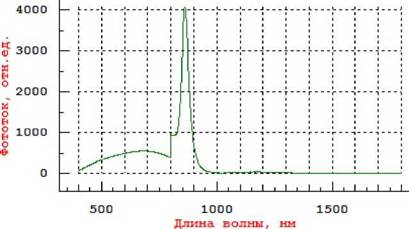

Рисунок 4.14 - Спектральная зависимость фотопроводимости образца CdTe («Гиредмет», № 14-13) при напряжении U = 30 В

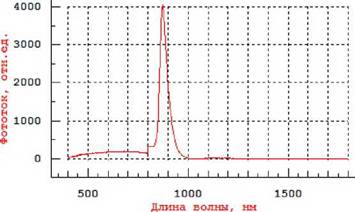

Рисунок 4.15 - Спектральная зависимость фотопроводимости образца CdTe («Acrorad», № 903-37) при напряжении U = 30 В

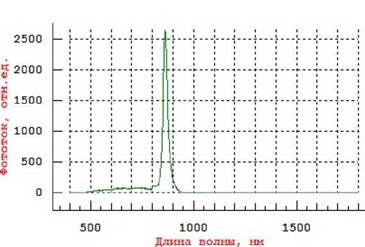

Рисунок 4.16. Спектральная зависимость фотопроводимости образца CdTe («Гиредмет», № 10-16) при напряжении U = 30 В

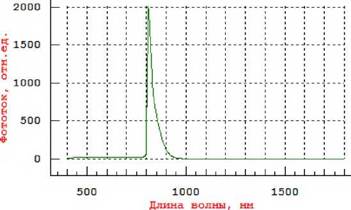

Рисунок 4.17. Спектральная зависимость фотопроводимости образца CdZnTe
(№ 27078) размером 10? 10?5 мм при напряжении U = 80 В

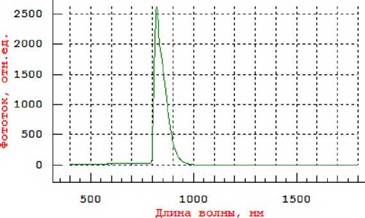

Рисунок 4.18. Спектральная зависимость фотопроводимости образца CdZnTe
(№ 28288) размером 10? 10?5 мм при напряжении U = 40 В

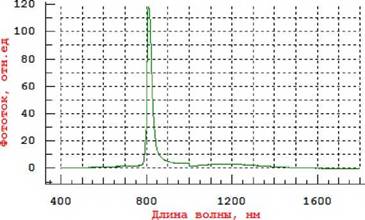

Рисунок 4.19. Спектральная зависимость фотопроводимости образца CdZnTe («CrystalsNord», № 5) размером 2,5?2,5?4 мм при напряжении U = 50 В
Необходимо отметить общие особенности спектров фотопроводимости.
Зависимости имеют три области. Высокоэнергетическая область в диапазоне 400-750 нм с максимумом 600-700 нм (Ii) связана, видимо, с соединениями, непосредственно примыкающими к контакту, - в основном, оксидными соединениями. Область собственного поглощения (I∏) имеет различное местоположение в зависимости от материала. Для CdTe она находится в диапазоне 820-900 нм, в то время как для CdZnTe - в диапазоне 760-840 нм.Третья область спектров 900-1500 нм (1ш) связана с глубокими и мелкими уровнями, существующими внутри запрещенной зоны детектора.
В таблице 4.10 приведены данные о положении максимумов собственного поглощения и примесного поглощения фотоспектров, а также величины, равные отношению интенсивностей этих двух полос. По- видимому, эта характеристика должна характеризовать также и концентрацию глубоких центров захвата носителей в материале.
Таким образом, максимумы собственного поглощения соответствуют энергиям 1.51-1.53 эВ для исследованных образцов CdZnTe и 1.43-1.44 эВ - для образцов CdTe. В целом эти результаты соответствует ожидаемым, учитывая также, что положение максимума собственного поглощения зависит от поглощения фотонов и рекомбинации носителей в приповерхностной области детектора.
На рисунках 4.20-1.22 приведены зависимости фототока от приложенного напряжения для некоторых образцов при возбуждении фотонами с энергиями большими энергии запрещенной зоны материалов.
Рисунок 4.20. Зависимость фототока на образце CdZnTe (№ 27078) от приложенного напряжения при облучении светом с λ = 800 нм
Рисунок 4.21. Зависимость фототока на образце CdTe («Гиредмет», № 14-13) от приложенного напряжения при облучении светом с λ = 830 нм
Рисунок 4.22.
Зависимость фототока на образце CdTe («Acrorad», № 903-37) от приложенного напряжения при облучении светом с λ = 800 нмТаблица 4.10 Характерные параметры спектров фотопроводимости
для образцов CdTe и CdZnTe
| Фирма | Материал | Номер образца | ^ma х, HM | Область III | ‰nax9 HM | I∏ι∕I∏ |
| «Г предмет» | CdTe | 10-16 | 872 | 1030-1320 | 1150 | 3,2∙ IO'3 |
| «Г предмет» | CdTe | 14-13 | 862 | 1000-1400 | 1185 | 1,1 IO'2 |
| «Acrorad» | CdTe | 903-37 | 862 | - | - | |
| «CrystalsNord» | CdZnTe | 5 | 812 | 1000-1600 | 1170 | 3,2-IO'2 |
| «Redlen» | CdZnTe | 27078 | 820 | 1000-1600 | 1140 | 1,1 IO'3 |
| «Redlen» | CdZnTe | 28288 | 810 | - |
