ГЛАВА 2. ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ПРОЦЕССА СМЕШИВАНИЯ СЫПУЧИХ МАТЕРИАЛОВ В ПЛАНЕТАРНОМ СМЕСИТЕЛЕ
На сегодняшний день сухие строительные смеси пользуются большой популярностью во всем мире за счет достаточно высокой эффективности и ряда преимуществ. Одним из важных этапов на пути производства смесей является эффективная работа смесительного оборудования [25].
Поэтому создание современных и более эффективных конструкций смесителей является актуальной задачей, стоящей перед инженерами. Сейчас на рынке механического оборудования представлено большое количество различных вариантов конструкций смесителей.В состав конструкции рассматриваемого смесителя планетарного типа (рис. 2.1) входит корпус 8 с крышкой 5, двигатель 2. Двигатель соединён выходным валом 3 с кривошипом 4. На валу кривошипа подвижно закреплена шестерня 6, входящая в зацепление с зубчатым венцом 7, закреплённом на корпусе устройства. На шестерне по спиралевидной кривой жёстко закреплены цилиндрические стержни 9. Загрузка осуществляется через бункер 1, а выгрузка - через выгрузочное устройство 10 [108].

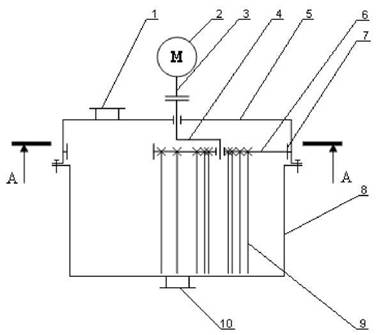

Рисунок 2.1. Продольный разрез устройства.
Хотя для стержневых мешалок расположение по спирали и является наиболее оптимальным с точки зрения исключения застойных зон, конструкция смесителя позволяет легко менять как сами стержни, так и их расположение на подвижной части, что позволяет подобрать оптимальную конфигурацию в зависимости от условий производства, в котором будет применяться рассматриваемый смеситель.
Рассмотрим процесс смешивания сыпучих компонентов, при котором смесь находится в цилиндрическом корпусе диаметром Dκ=0,315 м на нее воздействуют рабочие органы в форме цилиндров диаметром do=0,008м, установленные по спиралевидной кривой.
2.1.
